Paweł Więsak ·Opublikowano ·Zaktualizowano ·~8 min czytania
Aby dobrać pompę do pieca, ustal wymagany przepływ i wysokość podnoszenia dla konkretnego obiegu, a następnie sprawdź ich punkt przecięcia na charakterystyce wybranego modelu. Uwzględnij też medium, temperaturę, sposób regulacji oraz wymiary montażowe.
Jak dobrać pompę do pieca, żeby instalacja ogrzewała budynek równomiernie i nie powodowała niepotrzebnego hałasu? Trzeba opisać konkretny obieg grzewczy, wyznaczyć wymagany przepływ oraz opory hydrauliczne, a następnie odszukać ten punkt pracy na charakterystyce pompy. Moc kotła jest ważną informacją wejściową, ale sama nie wystarcza do wyboru urządzenia.
Pompa obiegowa przenosi czynnik grzewczy między kotłem a grzejnikami, pętlami ogrzewania podłogowego lub innymi odbiornikami. Nie wytwarza ciepła, lecz umożliwia jego transport. Dlatego pytanie o dobór pompy do pieca jest w praktyce pytaniem o potrzeby hydrauliczne całego obiegu.
Na początku zbierz dane o zapotrzebowaniu na ciepło obsługiwanego obiegu, temperaturze zasilania i powrotu, przebiegu oraz średnicach rur, zastosowanej armaturze, odbiornikach i rodzaju czynnika. W instalacji z kilkoma niezależnymi obiegami każdą pompę dobiera się do tego fragmentu, który ma obsługiwać. Nie należy automatycznie przenosić parametrów pompy z obiegu grzejnikowego na podłogówkę ani odwrotnie.
Przed rozmową ze sprzedawcą przygotuj schemat instalacji i karty urządzeń. Zapisz średnice i długości rur, typ odbiorników, ustawienia temperatur oraz symbole starej pompy. Takie dane są bardziej użyteczne niż sama powierzchnia domu.
Dokumentacja Wilo wskazuje dwa podstawowe parametry doboru pompy obiegowej: przepływ oraz wysokość podnoszenia. W obiegu zamkniętym wysokość podnoszenia powinna odpowiadać przede wszystkim stratom tarcia w rurach, zaworach i wymiennikach, a nie różnicy poziomów między kotłem a najwyższym grzejnikiem.[1]
Wymagany przepływ wynika z ilości ciepła, którą trzeba przenieść, oraz z projektowej różnicy temperatur między zasilaniem a powrotem. Dane powinny pochodzić z projektu instalacji, obliczeń zapotrzebowania albo dokumentacji kotła i odbiorników. Nie istnieje jedna wartość właściwa dla każdego domu o podobnej powierzchni. Dwa budynki z kotłami o tej samej mocy mogą mieć inne odbiorniki, temperatury pracy i podział na obiegi.
Jeżeli obieg ma rozdzielacz, sprzęgło hydrauliczne albo zawór mieszający, trzeba ustalić, po której stronie pracuje dobierana pompa. Wartość potrzebna dla obiegu kotłowego nie musi być taka sama jak dla obiegu ogrzewania podłogowego. Należy też sprawdzić minimalny przepływ wymagany przez producenta kotła, jeżeli taki warunek podano w jego instrukcji.
Wysokość podnoszenia opisuje zdolność pompy do pokonania oporów przepływu. Do obliczeń wchodzą straty w przewodach, kształtkach, zaworach, filtrach, wymiennikach, rozdzielaczach i odbiornikach na rozpatrywanej drodze. Grundfos podkreśla, że całkowita strata dynamiczna jest sumą strat elementów danego obiegu i razem z wymaganym przepływem stanowi podstawę doboru pompy.[2]
Nie dodawaj do tej wartości wysokości budynku tylko dlatego, że grzejnik znajduje się na piętrze. W prawidłowo napełnionym, zamkniętym obiegu ciężar wody w przewodzie zasilającym jest równoważony przez wodę wracającą. Ciśnienie statyczne służy do napełnienia instalacji, natomiast pompa obiegowa pokonuje opory powstające podczas przepływu.
| Parametr | Skąd wziąć dane | Co sprawdza instalator |
|---|---|---|
| Wymagany przepływ | Projekt, bilans obiegu, dokumentacja kotła | Ilość ciepła i różnicę temperatur |
| Wysokość podnoszenia | Obliczenia hydrauliczne | Straty na rurach, armaturze i urządzeniach |
| Rodzaj czynnika | Dokumentacja instalacji | Lepkość, skład i zgodność materiałową |
| Warunki pracy | Karty kotła i pompy | Temperaturę oraz dopuszczalny zakres pracy |
| Przyłącza | Pomiar i karta starej pompy | Rozstaw, średnicę i sposób połączenia |

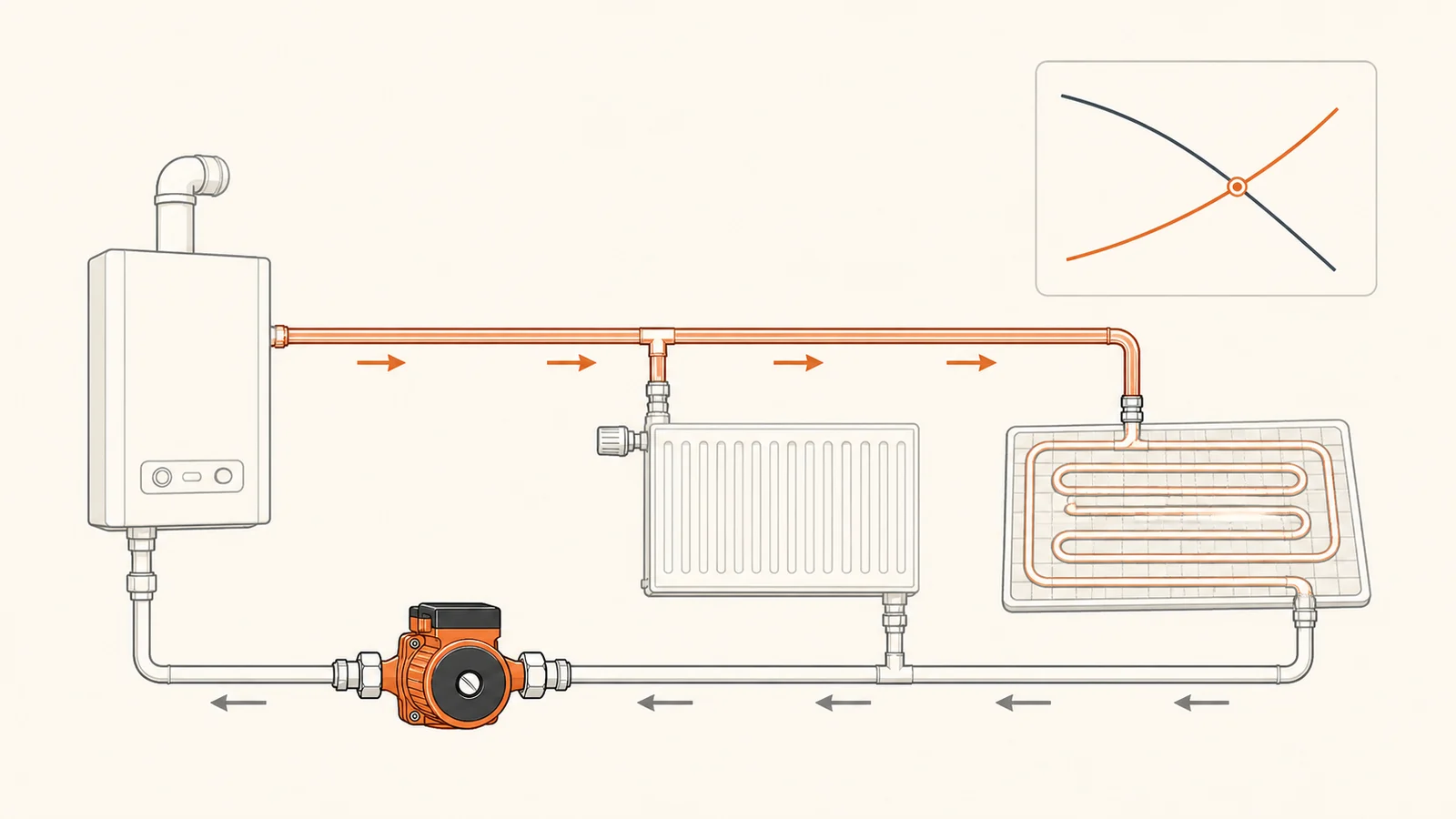

Karta katalogowa pokazuje zależność między przepływem a wysokością podnoszenia. Na wykresie zaznacza się wymagany przepływ i obliczone opory instalacji. Ich przecięcie tworzy punkt pracy. Wybrany model powinien osiągać ten punkt na dostępnej charakterystyce i w trybie regulacji przewidzianym przez producenta.
Nie porównuj oddzielnie maksymalnego przepływu jednej pompy z maksymalną wysokością podnoszenia drugiej. Wartości maksymalne zwykle występują w różnych miejscach wykresu i nie opisują jednego rzeczywistego punktu pracy. W dokumentacji trzeba również sprawdzić zakres zastosowania, pobór mocy oraz zachowanie pompy przy częściowo zamkniętych zaworach.
Pompa przewymiarowana na wszelki wypadek nie rozwiązuje błędów projektu. Wilo wymienia przewymiarowanie wśród częstych pomyłek i wiąże je z marnowaniem energii oraz hałasem instalacji.[1] Zbyt mała pompa może natomiast nie zapewnić wymaganego przepływu w najbardziej obciążonym obiegu.
Dobór warto zaczynać od opisu instalacji, a nie od nazwy modelu. Moc kotła sama nie określa pompy, ponieważ o jej punkcie pracy decydują jednocześnie wymagany przepływ i opory konkretnego obiegu.
Określenie pompa do pieca jest potoczne. O wyborze nie decyduje wyłącznie to, czy źródłem ciepła jest kocioł gazowy, na pellet, na drewno albo inne urządzenie. Ważniejsze są parametry hydrauliczne obiegu, wymagania producenta źródła oraz sposób sterowania odbiornikami.
| Element instalacji | Znaczenie dla doboru |
|---|---|
| Grzejniki z zaworami termostatycznymi | Przepływ zmienia się wraz z otwieraniem i zamykaniem zaworów, więc znaczenie ma odpowiedni tryb regulacji. |
| Ogrzewanie podłogowe | Trzeba uwzględnić rozdzielacz, długości pętli, zawory i ewentualny układ mieszający. |
| Obieg kotłowy | Należy sprawdzić wymagany przepływ przez wymiennik i schemat hydrauliczny producenta kotła. |
| Instalacja z glikolem | Inne właściwości czynnika zmieniają opory i zdolność przenoszenia ciepła. |
| Układ otwarty | Wymaga osobnej oceny warunków hydraulicznych i zgodności materiałów pompy. |
Rodzaj medium ma znaczenie zarówno dla obliczeń, jak i trwałości urządzenia. Grundfos wskazuje, że roztwór glikolu jest bardziej lepki niż woda, co zwiększa opory przepływu, a dobór materiału korpusu powinien uwzględniać medium i charakter instalacji.[2]
Po dopasowaniu punktu pracy porównaj sposób sterowania i efektywność energetyczną. Pompy elektroniczne mogą oferować regulację prędkości, stałego albo proporcjonalnego ciśnienia oraz tryby automatyczne. Dostępność i przeznaczenie tych funkcji zależą od modelu, dlatego ustawienie należy dobrać do charakteru obiegu zgodnie z instrukcją.
Dla pomp cyrkulacyjnych bezdławnicowych objętych rozporządzeniem unijnym współczynnik efektywności energetycznej EEI nie może przekraczać 0,23. Wartość EEI ma być podana na tabliczce znamionowej, opakowaniu i w dokumentacji technicznej.[3] EEI pomaga porównać efektywność urządzeń, ale nie zastępuje sprawdzenia, czy pompa osiąga wymagany punkt pracy.
Parametry hydrauliczne to dopiero pierwsza część wyboru. Pompa musi także pasować mechanicznie, materiałowo i elektrycznie. Przy wymianie starego urządzenia zanotuj pełne oznaczenie modelu, rozstaw montażowy, średnicę przyłączy, kierunek przepływu i dostępne miejsce wokół korpusu. Nie zakładaj, że podobny wygląd gwarantuje zamienność.
Jeżeli dokumentacja starej instalacji nie istnieje, rzetelny dobór może wymagać inwentaryzacji i obliczenia strat. Samo odczytanie symbolu z poprzedniej pompy pokazuje, co było zamontowane, ale nie dowodzi, że poprzedni wybór był prawidłowy.
Nawet prawidłowo dobrana pompa nie będzie działała poprawnie po błędnym montażu. Instrukcja Grundfos dla pomp ALPHA wskazuje, że strzałka na korpusie wyznacza kierunek przepływu, a wał silnika powinien być ustawiony poziomo.[4] Zawsze pierwszeństwo ma instrukcja konkretnego modelu, ponieważ dopuszczalne pozycje głowicy i wymagania elektryczne mogą się różnić.
Nie uruchamiaj pompy bez wystarczającej ilości czynnika i bez odpowietrzenia instalacji. Grundfos opisuje pracę bez wody jako stan mogący uszkodzić pompę i wymagający usunięcia przyczyny przed ponownym uruchomieniem.[5]
Dobór i montaż warto zlecić fachowcowi, gdy nie ma projektu, instalacja obejmuje kilka obiegów, kocioł wymaga określonego minimalnego przepływu albo trzeba ingerować w połączenia elektryczne. Instalator powinien potrafić wskazać przyjęty punkt pracy, a nie tylko zaproponować popularny model.
Jeżeli wymiana pompy jest częścią większej modernizacji, ustal kolejność prac dla całego domu. Najpierw warto sprawdzić straty i potrzeby budynku, później uporządkować instalację, a dopiero potem dobierać źródło ciepła i urządzenia pomocnicze do docelowych warunków.
Ostateczna odpowiedź na pytanie, jak dobrać pompę do pieca, powinna więc zawierać konkretny przepływ, wysokość podnoszenia, wybraną charakterystykę, tryb sterowania oraz potwierdzenie zgodności montażowej. Bez tych danych wybór pozostaje zgadywaniem, nawet jeśli urządzenie pasuje do rur i da się uruchomić.
Definicje pojęć, które pojawiły się w tej odpowiedzi.
Twoja ocena pomaga nam ulepszać treści.
Tak 368 · Nie 60 · 428 głosów
Dziękujemy za głos.
Pytania z naszej bazy podobne tematycznie - rozszerzające temat:
Wymagany przepływ wyznacza się z ilości ciepła przenoszonego przez dany obieg oraz projektowej różnicy temperatur zasilania i powrotu. Wynik trzeba połączyć z obliczoną wysokością podnoszenia i sprawdzić na charakterystyce pompy. Sama powierzchnia domu nie wystarcza do takiego obliczenia.
Tak. Instalacja grzejnikowa, podłogowa, układ z kilkoma obiegami i obieg kotłowy mogą wymagać innych przepływów, oporów oraz sposobów regulacji. Trzeba też uwzględnić rodzaj czynnika, temperaturę pracy i wymagania producenta kotła.
Jest to możliwe, jeśli oba obiegi mają zgodny wymagany punkt pracy, rodzaj czynnika, temperaturę, materiały i przyłącza, a instrukcje kotłów dopuszczają taki sposób montażu. Sam rodzaj paliwa nie przesądza o wyborze, ale konstrukcja układu i wymagania źródła już tak.
Zbyt mała pompa może nie zapewnić przepływu wymaganego przez obieg. Pompa przewymiarowana może zwiększać hałas i zużycie energii. Błędny materiał, pozycja montażowa albo praca bez odpowiedniej ilości czynnika mogą z kolei prowadzić do nieprawidłowej pracy lub uszkodzenia urządzenia.
Nie w typowym, zamkniętym obiegu grzewczym. Wysokość podnoszenia pompy dobiera się przede wszystkim do dynamicznych oporów przepływu w rurach, armaturze i urządzeniach. Ciśnienie statyczne potrzebne do napełnienia instalacji jest innym parametrem.
