Paweł Więsak ·Opublikowano ·Zaktualizowano ·~7 min czytania

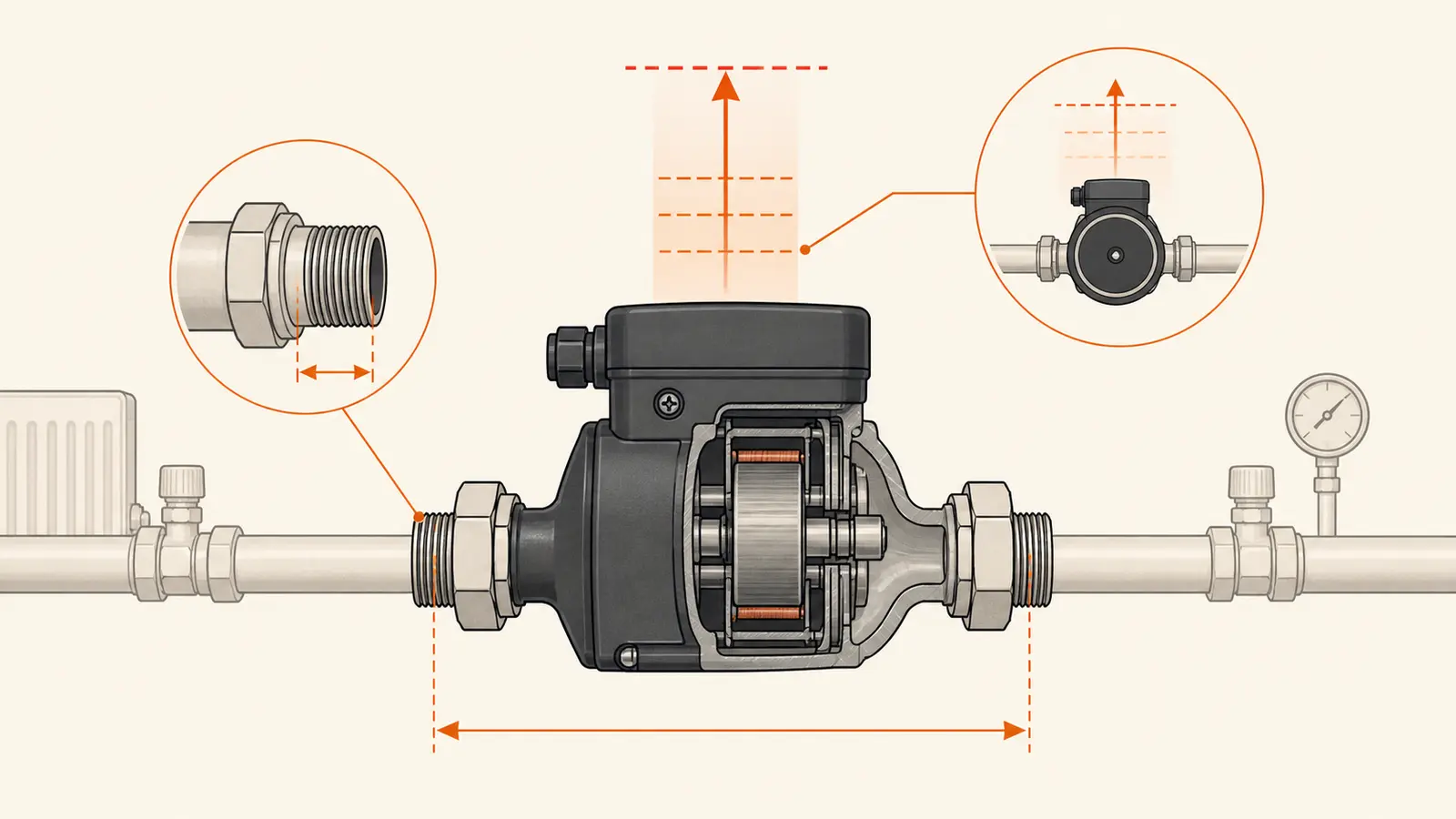

To, co oznacza 25 60 180 na pompie, można zwykle odczytać tak: 25 to nominalny rozmiar przyłącza DN 25, 60 odpowiada maksymalnej wysokości podnoszenia około 6 m, a 180 to długość montażowa 180 mm. Zawsze potwierdź ten zapis w karcie konkretnego modelu.
Pytanie, co oznacza 25 60 180 na pompie, najczęściej dotyczy trzech podstawowych cech pompy obiegowej: nominalnego rozmiaru przyłącza, maksymalnej wysokości podnoszenia i długości montażowej. Taki skrót pozwala wstępnie rozpoznać wariant urządzenia, ale nie zastępuje tabliczki znamionowej, karty katalogowej ani wykresu charakterystyki. Przy doborze zamiennika trzeba więc oddzielić zgodność mechaniczną od zgodności hydraulicznej.
Znaczenie kodu najlepiej sprawdzać w kluczu oznaczeń danego producenta. W instrukcji Wilo zapis 25/1-6 130 opisano następująco: 25 to przyłącze gwintowane DN 25, 6 to maksymalna wysokość podnoszenia w metrach przy przepływie równym zero, a ostatnia liczba wskazuje długość montażową. Instrukcja wymienia warianty długości 130 i 180 mm.[1] W nazwie zapisanej jako 25-60-180 te same informacje są zwykle skrócone do trzech grup liczb.
| Część oznaczenia | Najczęstsze znaczenie | Co zweryfikować przed zakupem |
|---|---|---|
| 25 | Nominalny rozmiar przyłącza, często DN 25 | Gwint korpusu, śrubunki i rzeczywiste połączenie z rurą |
| 60 | Klasa maksymalnej wysokości podnoszenia około 6 m | Przepływ i wysokość podnoszenia w wymaganym punkcie pracy |
| 180 | Długość montażowa 180 mm | Odległość między płaszczyznami połączeń i miejsce na głowicę |
Katalog Grundfos pokazuje model UPS 25-60 również w wariancie o długości 180 mm, a na jego charakterystyce wysokość podnoszenia jest zestawiona z przepływem. To potwierdza praktykę zapisu, ale zarazem pokazuje, dlaczego nie należy interpretować każdej liczby w oderwaniu od dokumentacji serii.[2]
Liczba 25 nie jest prostym pomiarem średnicy wewnętrznej rury w milimetrach. To oznaczenie nominalne. Pompa opisana jako 25 może mieć na korpusie gwint, do którego instalację podłącza się przez śrubunki, dlatego zakup wyłącznie na podstawie średnicy rury grozi niedopasowaniem elementów.
Pierwsza liczba najczęściej identyfikuje nominalną wielkość przyłącza pompy. W przywołanym kluczu Wilo wartość 25 odpowiada DN 25, natomiast dokumentacja wymiarowa podaje również konkretny rodzaj połączenia gwintowanego.[1] Te dwie informacje pełnią inne funkcje: DN porządkuje wielkość nominalną, a oznaczenie gwintu mówi, z jakim śrubunkiem łączy się korpus.
Przy wymianie starej pompy warto odczytać pełny symbol urządzenia i porównać rysunek wymiarowy. Trzeba sprawdzić gwint na korpusie, śrubunki pozostające w instalacji, materiał uszczelek oraz miejsce na dokręcenie połączeń. Samo popularne stwierdzenie, że wariant 25 pasuje do określonego rozmiaru rury, jest zbyt mało precyzyjne, aby na nim opierać zakup.
Środkowa część kodu wskazuje zwykle klasę maksymalnej wysokości podnoszenia. W oznaczeniu 60 chodzi o wartość odpowiadającą około 6 m wysokości podnoszenia. Jest to parametr maksymalny, osiągany na skraju charakterystyki, a nie informacja, że pompa obsłuży dom o wysokości 6 m. Dokumentacja producenta wiąże maksymalną wysokość z sytuacją, w której przepływ wynosi zero.[1]
W zamkniętej instalacji ogrzewania pompa obiegowa pokonuje przede wszystkim opory przepływu w rurach, zaworach, filtrach, wymiennikach i odbiornikach. Nie podnosi stale tej samej porcji wody na najwyższą kondygnację, bo woda wracająca równoważy słup wody zasilającej. Wilo zaleca więc dobór na podstawie wymaganego przepływu i strat ciśnienia w obiegu, a nie na podstawie wysokości budynku.[3]
Wartość maksymalna nie odpowiada też na pytanie, jaki przepływ pompa zapewni przy oporach konkretnej instalacji. Odpowiedź daje dopiero punkt przecięcia charakterystyki pompy z charakterystyką instalacji. Dwa modele oznaczone 25-60-180 mogą mieć podobny skrajny parametr, a jednak inaczej pracować przy częściowo przymkniętych zaworach lub w różnych trybach regulacji.
Pobierz kartę dokładnego wariantu, a nie tylko całej rodziny pomp. Na wykresie zaznacz wymagany przepływ i wysokość podnoszenia. Jeśli punkt wypada poza polem pracy albo na jego skraju, zgodny kod 25-60-180 nie wystarcza do uznania modelu za właściwy.
Ostatnia liczba oznacza zwykle długość montażową 180 mm. Jest to odległość między płaszczyznami połączeń pompy z instalacją, a nie całkowita szerokość urządzenia z modułem sterującym. Karta Grundfos zestawia wariant UPS 25-60 o długości 130 mm z wersją 180 mm, co pokazuje, że podobna część nazwy może występować przy różnych długościach korpusu.[2]
Długość montażowa jest szczególnie ważna przy wymianie urządzenia bez przerabiania rur. Nawet gdy odległość między śrubunkami się zgadza, trzeba sprawdzić gabaryt głowicy, położenie wtyczki i wyświetlacza oraz dostęp do zaworów. Nowy korpus może wejść między połączenia, lecz jego moduł elektroniczny może kolidować ze ścianą, izolacją albo sąsiednią armaturą.
Pomiar wykonaj po ostudzeniu instalacji, bez rozkręcania pracującego układu. Zmierz odległość między płaszczyznami, na których opierają się uszczelki śrubunków, a nie długość widocznej rury ani całego zespołu z nakrętkami. Zapisz też orientację wału i kierunek przepływu wskazany strzałką na korpusie.
Nie zawsze. Wspólny kod może oznaczać zbliżone wymiary i tę samą klasę maksymalnej wysokości podnoszenia, ale nie gwarantuje identycznej charakterystyki, sterowania ani przeznaczenia. Dlatego zamienność należy sprawdzać w kilku warstwach.
| Warstwa porównania | Co porównać | Dlaczego sam kod nie wystarcza |
|---|---|---|
| Mechaniczna | Gwint, śrubunki, długość montażową i gabaryty głowicy | Podobna nazwa nie potwierdza miejsca na montaż |
| Hydrauliczna | Przepływ, wysokość podnoszenia i pełną charakterystykę | Maksimum nie opisuje pracy w wymaganym punkcie |
| Sterowanie | Stałe lub proporcjonalne ciśnienie, stałą prędkość i automatykę | Pompy mogą inaczej reagować na zamykanie zaworów |
| Zastosowanie | Dopuszczalne medium, temperaturę, materiał korpusu i wymagania źródła ciepła | Nie każdy wariant jest przeznaczony do tego samego obiegu |
| Elektryczna | Zasilanie, sposób podłączenia, pobór mocy i sygnały sterujące | Zgodność hydrauliczna nie zapewnia zgodności instalacyjnej |
W instalacji z zaworami termostatycznymi znaczenie mają tryby regulacji, ponieważ zapotrzebowanie na przepływ zmienia się podczas pracy. Wilo wskazuje, że przewymiarowanie może prowadzić do hałasu i niepotrzebnego zużycia energii.[3] Wymiana starej pompy na model o takim samym kodzie może więc zachować wcześniejszy błąd doboru, jeśli nikt nie sprawdzi punktu pracy.
Trzy liczby pomagają rozpoznać wariant pompy, lecz nie potwierdzają zamienności. Przed zakupem trzeba osobno sprawdzić przyłącza i długość montażową, a osobno charakterystykę hydrauliczną w wymaganym punkcie pracy.
Przed zamówieniem zamiennika zbierz dane, które pozwolą odtworzyć zarówno sposób montażu, jak i wymagania obsługiwanego obiegu. Przygotowanie tych informacji ogranicza ryzyko, że zgodność trzech liczb ukryje różnicę ważną dopiero podczas montażu lub uruchomienia.
Nie dobieraj pompy do instalacji wody użytkowej wyłącznie dlatego, że zgadza się kod 25-60-180. Materiał korpusu i dopuszczenie do kontaktu z wodą przeznaczoną do spożycia muszą wynikać z dokumentacji konkretnego wariantu.
Jeżeli wymiana pompy jest częścią szerszej modernizacji, kolejność prac ma znaczenie. Zmiana źródła ciepła, regulacji, zaworów lub układu odbiorników może zmienić wymagany przepływ i opory. W takim przypadku najpierw warto uporządkować plan dla całego domu, a dopiero potem zamawiać pojedyncze urządzenie.
Oznaczenie 25-60-180 jest użytecznym skrótem identyfikacyjnym. Zwykle wskazuje DN 25, klasę maksymalnej wysokości podnoszenia około 6 m i długość montażową 180 mm. Pierwsza i trzecia wartość pomagają ocenić zgodność mechaniczną, a środkowa mówi tylko o skrajnym parametrze hydraulicznym.
Do odpowiedzialnego wyboru zamiennika potrzebne są jeszcze pełna charakterystyka przepływu i wysokości podnoszenia, tryby regulacji, dopuszczalne zastosowanie, dane elektryczne i rysunek wymiarowy. Najpierw potwierdź znaczenie kodu w dokumentacji producenta, potem sprawdź punkt pracy, a na końcu zgodność montażową. Taka kolejność chroni przed kupnem pompy, która pasuje między śrubunki, ale nie pasuje do instalacji.
