Jakie są objawy uszkodzonej pompy obiegowej CO?
Paweł Więsak ·Opublikowano ·Zaktualizowano ·~7 min czytania
Objawy uszkodzonej pompy obiegowej CO to brak przepływu mimo polecenia pracy, powracający alarm, zatrzymany wirnik, nietypowy hałas lub przegrzewanie. Zimne grzejniki i buczenie nie potwierdzają jednak awarii, bo podobne skutki wywołują powietrze, zamknięte zawory, zabrudzony filtr albo problem ze sterowaniem.
Autor i weryfikacja
Objawy uszkodzonej pompy obiegowej CO to przede wszystkim brak przepływu mimo polecenia pracy, powracający alarm, zatrzymany wirnik, nietypowy hałas lub przegrzewanie urządzenia. Żaden z tych sygnałów nie rozstrzyga jednak samodzielnie o awarii. Zimne grzejniki mogą wynikać z zapowietrzenia albo zamkniętego zaworu, a gorący korpus także z braku przepływu. Dlatego diagnoza powinna objąć pompę, instalację, zasilanie i sterowanie.
- brak ogrzewania całego obiegu mimo pracy źródła ciepła i żądania obiegu,
- brak odczuwalnego lub potwierdzonego pomiarem przepływu,
- powracający kod alarmu albo czerwona sygnalizacja na panelu,
- buczenie bez uruchomienia wirnika lub cykliczne próby startu,
- nowy dźwięk tarcia, stukania albo nierówna praca,
- nadmierne nagrzewanie korpusu połączone z brakiem przepływu,
- wyzwalanie zabezpieczenia elektrycznego albo całkowicie nieaktywny panel.
W pompie elektronicznej ważniejszą wskazówką niż sam hałas bywa sygnalizacja urządzenia. Grundfos dla serii ALPHA GO odróżnia ostrzeżenie przy działającej pompie od alarmu zatrzymującego urządzenie. Producent opisuje osobno między innymi podnapięcie, suchobieg, blokadę wirnika i usterkę elektryczną.[1] Oznaczenie trzeba zawsze sprawdzić w instrukcji pełnego modelu, ponieważ kody nie są wspólne dla wszystkich marek i typoszeregów.
Uwaga
Jeżeli pojawia się wyciek, dym, zapach przegrzanej izolacji, wyzwalanie zabezpieczeń albo bardzo gorący korpus bez przepływu, przerwij pracę zgodnie z instrukcją urządzenia. Nie demontuj pompy w gorącej instalacji pod ciśnieniem i nie otwieraj części elektrycznych.
Dlaczego zimne grzejniki nie potwierdzają awarii pompy?

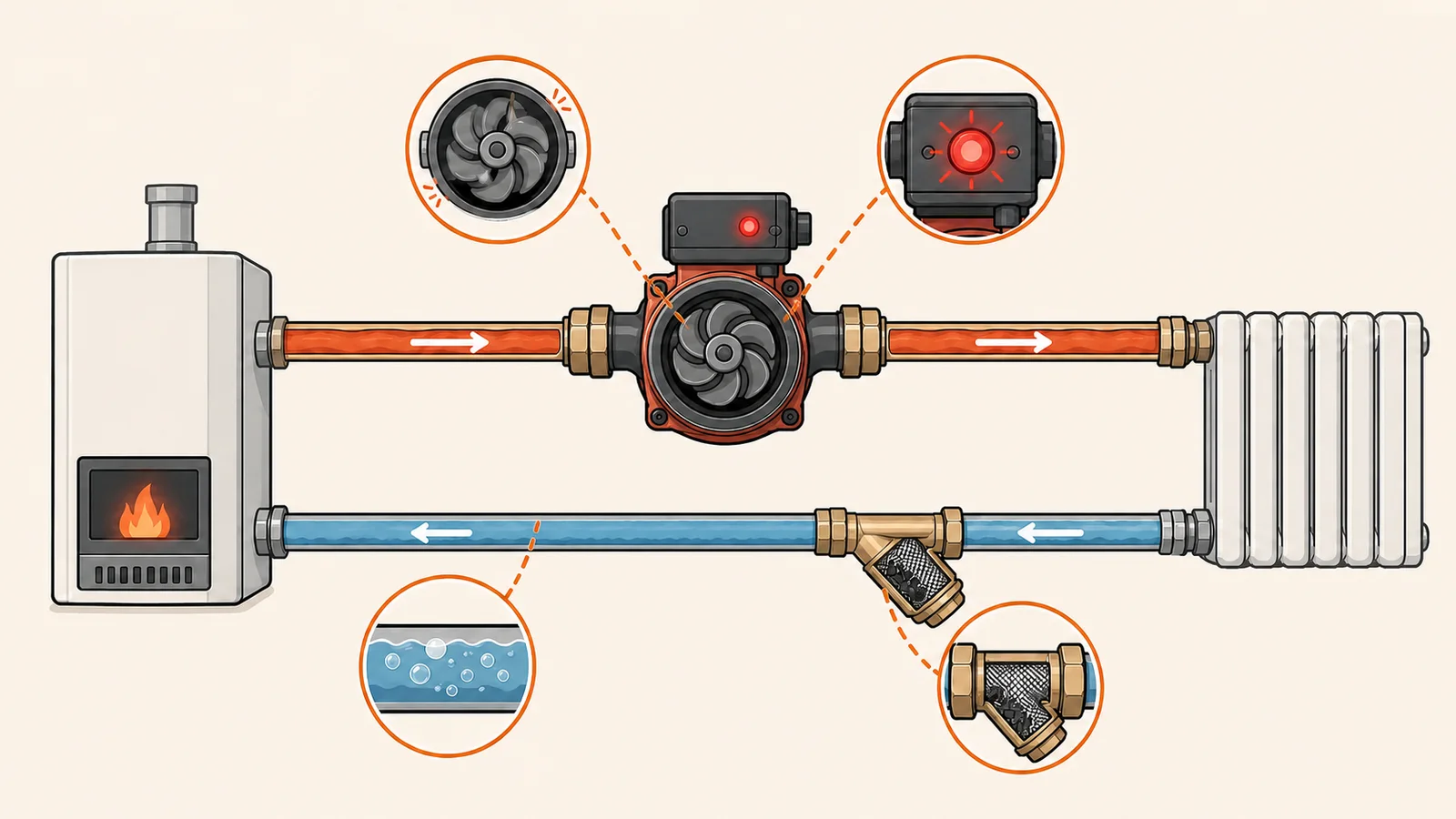

Pompa jest jednym z elementów drogi przepływu. Jeżeli filtr jest zatkany, zawór odcinający zamknięty, instalacja zapowietrzona albo sterownik nie wysyła polecenia, skutek może wyglądać podobnie jak przy zablokowanym wirniku. Niedogrzanie pojedynczego grzejnika kieruje uwagę raczej na ten odbiornik, jego zawór, odpowietrzenie i nastawę niż na wspólną pompę obsługującą cały obieg.
| Objaw | Możliwy problem pompy | Inne możliwe przyczyny |
|---|---|---|
| Cały obieg jest zimny | Brak startu lub zablokowanie | Brak żądania, zamknięty zawór, alarm źródła |
| Jeden grzejnik jest zimny | Awaria całej pompy jest mało prawdopodobna | Powietrze, zawór, nieprawidłowa nastawa |
| Pompa buczy | Zablokowany wirnik | Powietrze, drgania rur, problem z zasilaniem |
| Pompa jest bardzo gorąca | Zablokowanie lub usterka modułu | Gorący czynnik, brak odbioru ciepła |
| Przepływ jest niestabilny | Błąd sterowania pompy | Praca zaworów i siłowników, powietrze, zły tryb |
Przed oceną pompy warto potwierdzić, czy źródło ciepła rzeczywiście uruchomiło dany obieg, zawory są otwarte, a wskazanie ciśnienia i stan odpowietrzenia odpowiadają wymaganiom instalacji. Jeżeli problem dotyczy wszystkich odbiorników, rośnie znaczenie wspólnych elementów: pompy, filtra, zasilania i sterownika. Jeżeli nie grzeje tylko jeden odbiornik, najpierw sprawdza się jego lokalną gałąź.
Co oznacza hałas, buczenie albo stukanie?
Jednostajne buczenie bez przepływu może towarzyszyć blokadzie wirnika, ale sam dźwięk jej nie potwierdza. W dokumentacji ALPHA GO producent opisuje zablokowanie jako alarm zatrzymujący pompę i zastrzega, że mechaniczne odblokowanie powinien wykonywać wykwalifikowany specjalista.[1]
Szum przepływu może wynikać ze zbyt wysokiej nastawy. Odgłos przelewającej się wody lub pęcherzy sugeruje obecność powietrza. Stukanie przenoszone przez rury może pochodzić z armatury, luźnego mocowania albo zmian przepływu wywołanych pracą zaworów. Dobrą wskazówką diagnostyczną jest odpowiedź na pytanie, czy dźwięk powstaje w korpusie pompy, na pobliskim zaworze, czy w dalszej części przewodów.
Nie potwierdzaj pracy przez odkręcanie korka lub śrub korpusu, jeśli instrukcja konkretnego modelu nie przewiduje takiej czynności dla użytkownika. Pompa może mieć funkcję ponownego rozruchu albo program odpowietrzania dostępny z panelu. Taka procedura nie wymaga otwierania układu i powinna być pierwszym wyborem, jeśli producent ją udostępnił.
Jak interpretować kody błędów pompy CO?
Najpierw zapisz kod, kolor diody, pełny model i okoliczności wystąpienia alarmu. Wilo dla pompy Yonos PICO podaje oddzielne komunikaty między innymi dla zbyt niskiego i zbyt wysokiego napięcia, zablokowanego wirnika, zwarcia, uszkodzenia uzwojenia, przegrzania modułu oraz usterki modułu elektronicznego.[2] Inny typoszereg może przypisywać tym stanom inne oznaczenia.
Alarm nie zawsze oznacza trwałe uszkodzenie pompy. Komunikat o podnapięciu może wskazywać problem po stronie zasilania, a suchobieg może wynikać z niewłaściwego napełnienia lub odpowietrzenia obiegu. Z kolei kod blokady może uruchomić procedurę restartu przewidzianą przez producenta. Wielokrotne kasowanie alarmu bez usunięcia przyczyny zaciera obraz usterki i nie przywraca prawidłowych warunków pracy.
- Zanotuj kod, sygnalizację i moment pojawienia się problemu.
- Odczytaj pełne oznaczenie pompy z tabliczki znamionowej.
- Znajdź tabelę usterek dla tego dokładnego modelu.
- Wykonaj wyłącznie czynności opisane przez producenta jako dostępne dla użytkownika.
- Po restarcie obserwuj alarm, przepływ i zachowanie odbiorników.
- Powracający alarm albo czynność oznaczoną jako serwisowa przekaż fachowcowi.
Co można bezpiecznie sprawdzić bez demontażu?
Zakres kontroli zależy od instrukcji urządzenia, ale wiele informacji można zebrać bez rozszczelniania instalacji i bez otwierania części elektrycznej. Chodzi o uporządkowaną obserwację, nie o naprawę na próbę.
- Sprawdź, czy panel działa oraz jaki pokazuje tryb, symbol lub alarm.
- Potwierdź, że sterownik zgłasza zapotrzebowanie na pracę obiegu.
- Skontroluj widoczne pozycje zaworów i wskazanie ciśnienia instalacji.
- Ustal, czy problem dotyczy wszystkich odbiorników, jednej kondygnacji czy jednego grzejnika.
- Posłuchaj, czy dźwięk pochodzi z pompy, zaworu czy przewodów.
- Obserwuj temperatury rur bez dotykania nieosłoniętych, gorących powierzchni.
- Zanotuj ostatnio zmieniane ustawienia i moment wystąpienia usterki.
Instrukcja Wilo wskazuje, że prace związane z usuwaniem usterek powinien wykonywać wykwalifikowany personel, a prace przy przyłączu elektrycznym elektryk. Dokument ostrzega też przed gorącą powierzchnią pompy i gorącym czynnikiem.[2] Te ograniczenia wyznaczają rozsądną granicę samodzielnej diagnostyki.
Wskazówka
Przygotuj dla instalatora zdjęcie tabliczki znamionowej i panelu, zapis kodu, aktualny tryb, opis dźwięku oraz informację, które odbiorniki nie grzeją. Taki zestaw pozwala szybciej odróżnić usterkę pompy od problemu hydraulicznego lub sterowania.
Zimny grzejnik nie jest testem pompy. Najpierw trzeba ustalić zakres problemu, odczytać alarm, sprawdzić sterowanie i drogę przepływu, a dopiero po wykluczeniu instalacji oceniać urządzenie.
Kiedy potrzebny jest serwis lub wymiana?
Serwis jest potrzebny, gdy wirnik pozostaje zablokowany po dopuszczonej przez producenta procedurze restartu, alarm stale wraca, pojawia się wyciek lub problem elektryczny albo pompa nie zapewnia przepływu mimo drożnej i prawidłowo ustawionej instalacji. Fachowiec może sprawdzić zasilanie, sygnał sterujący, opory obiegu i punkt pracy zamiast wymieniać urządzenie na podstawie samego objawu.
Kiedy rozważyć naprawę?
Naprawa lub usunięcie przyczyny ma sens wtedy, gdy dokumentacja przewiduje procedurę serwisową, a pozostałe parametry pompy pasują do instalacji. Czasem problemem okazuje się zablokowanie po postoju, zabrudzenie obiegu, wadliwe zasilanie albo nieprawidłowa nastawa, więc wymiana całej pompy nie rozwiązałaby przyczyny.
Kiedy wymiana jest uzasadniona?
Wymianę uzasadnia potwierdzona usterka elementu, którego nie naprawia się zgodnie z dokumentacją, albo brak wymaganej sprawności po prawidłowej diagnostyce. Nowej pompy nie dobiera się wyłącznie po podobnej nazwie. Trzeba porównać przyłącza, długość montażową, charakterystykę przepływu i wysokości podnoszenia, materiał korpusu, dopuszczone medium oraz sposób regulacji. Skopiowanie parametrów źle dobranej pompy zachowa wcześniejszy problem.
Jak wyciągnąć wniosek z objawów?
Za objaw uszkodzonej pompy obiegowej CO można uznać sygnał do diagnostyki, a nie gotowy werdykt. Zimne grzejniki, hałas i wysoka temperatura korpusu wymagają sprawdzenia zakresu problemu, alarmu, polecenia sterownika oraz drogi przepływu. Dopiero powiązanie kodu producenta z pomiarem zasilania, oceną przepływu i stanem instalacji pozwala zdecydować, czy potrzebna jest regulacja, naprawa innego elementu, serwis pompy czy jej wymiana.
