Na którym biegu powinna chodzić pompa CO?

Dlaczego nie ma jednego właściwego biegu pompy CO?

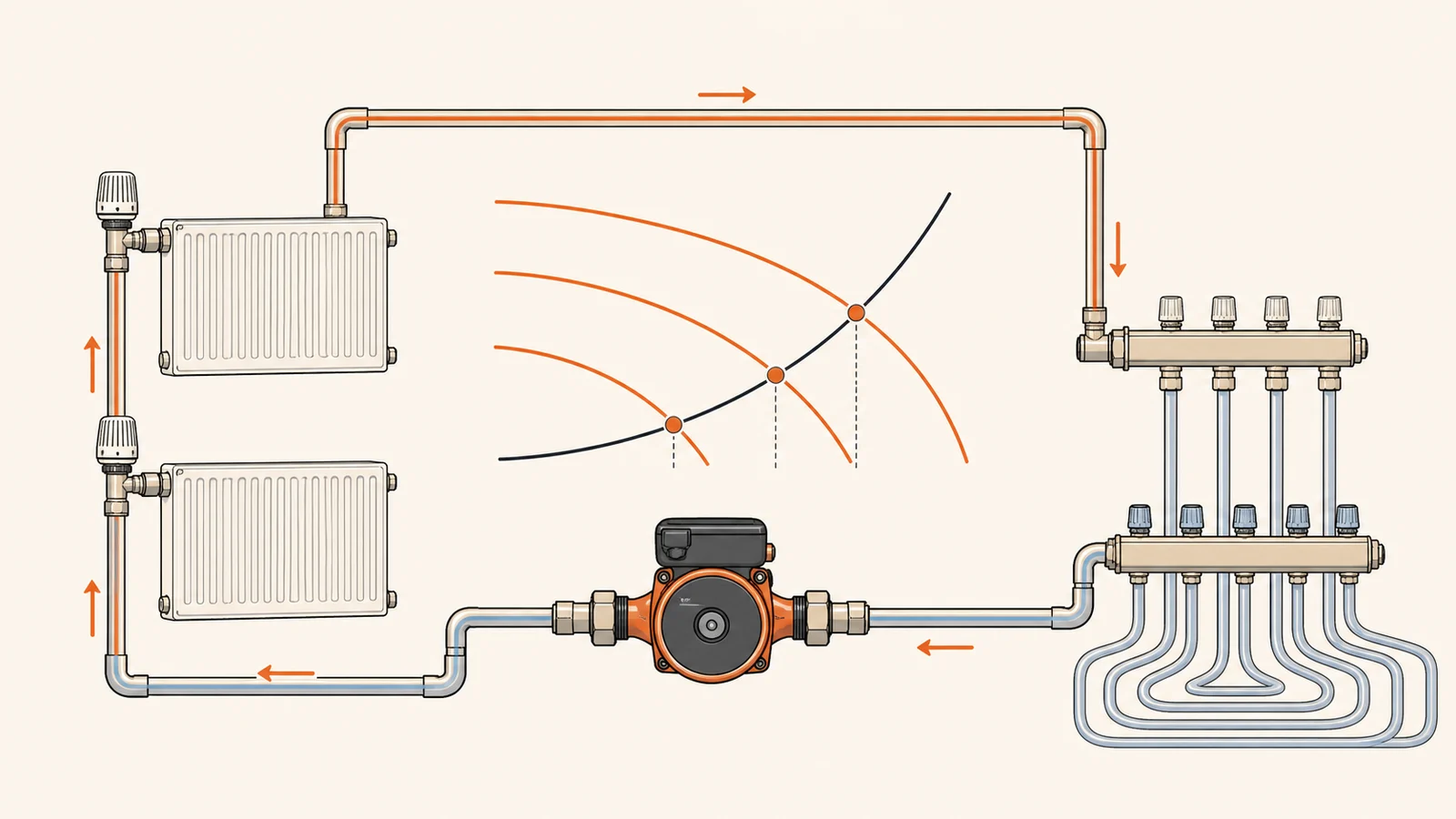

Pompa nie narzuca instalacji dowolnego przepływu. Jej charakterystyka spotyka się z charakterystyką oporów obiegu i w tym miejscu powstaje punkt pracy. Na opory wpływają między innymi długość i średnica rur, liczba zaworów, filtry, wymienniki, rozdzielacze oraz stopień otwarcia odbiorników. Wymagany przepływ zależy natomiast od ilości ciepła przekazywanej przez obieg i założonej różnicy temperatur między zasilaniem a powrotem.

Ten sam model pompy może więc pracować poprawnie na innym ustawieniu w krótkim obiegu grzejnikowym, a na innym przy rozdzielaczu podłogowym. Numer biegu nie mówi, czy ustawienie jest dobre, dopóki nie wiadomo, na jakiej krzywej leży punkt pracy. Nie jest też prostą miarą powierzchni domu. Dwie instalacje w budynkach o podobnej wielkości mogą mieć odmienne opory hydrauliczne.

Nie warto przyjmować najwyższego biegu „na zapas”. Większa dostępna wysokość podnoszenia nie naprawi zapowietrzonego odcinka, zabrudzonego filtra ani zamkniętego zaworu. Może za to ujawnić się szumem na zaworach i zwiększyć pobór energii przez pompę. Tak samo nie należy automatycznie wybierać najniższego biegu, jeżeli najdalsze odbiorniki nie otrzymują wymaganego przepływu.

Bieg pompy a tryb regulacji

W starszej pompie stopień 1, 2 lub 3 zwykle odpowiada jednej ze stałych krzywych prędkości obrotowej. Wyższy stopień daje pompie możliwość osiągnięcia większej wysokości podnoszenia i może przesunąć punkt pracy do większego przepływu. Dokładny skutek zależy jednak od instalacji. Cyfra na wyświetlaczu nowoczesnej pompy może natomiast oznaczać poziom nastawy w wybranym trybie, a nie klasyczny bieg.

Przykład pompy Wilo-Yonos PICO pokazuje, że jedno urządzenie może oferować regulację proporcjonalnej różnicy ciśnień, regulację stałej różnicy ciśnień oraz trzy krzywe stałej prędkości.^[1] Dlatego przed zmianą cyfry trzeba sprawdzić symbol aktywnego trybu i instrukcję danego modelu.

Jakie ustawienie dla instalacji grzejnikowej?

W dwururowej instalacji grzejnikowej z zaworami termostatycznymi przepływ stale się zmienia. Gdy pomieszczenie osiąga zadaną temperaturę, zawór ogranicza przepływ przez grzejnik. Inne zawory mogą w tym samym czasie pozostać otwarte. Pompa powinna reagować na te zmiany bez wytwarzania niepotrzebnie wysokiej różnicy ciśnień na przymkniętych zaworach.

Grundfos wskazuje ciśnienie proporcjonalne jako tryb odpowiedni dla dwururowych instalacji grzejnikowych z zaworami termostatycznymi i istotnymi stratami ciśnienia w przewodach rozprowadzających.^[2] W takim trybie pompa obniża wysokość podnoszenia wraz ze spadkiem przepływu. Nie oznacza to jednak, że każda instalacja grzejnikowa ma otrzymać ten sam poziom nastawy. Nadal trzeba uwzględnić opory najdalszej gałęzi, równoważenie i wymagania źródła ciepła.

Jakie ustawienie dla ogrzewania podłogowego?

W zrównoważonym obiegu ogrzewania podłogowego często stosuje się ciśnienie stałe. Grundfos opisuje tryb podłogowy pompy ALPHA1 L właśnie jako pracę przy stałym ciśnieniu, która ma utrzymywać wymagany przepływ w zrównoważonych strefach.^[3] Jest to punkt wyjścia, a nie uniwersalna nastawa dla każdego rozdzielacza.

Najpierw odpowietrza się pętle i ustawia przepływy na rotametrach zgodnie z projektem albo dokumentacją regulacji. Dopiero wtedy można ocenić, czy pompa zapewnia warunki na najbardziej niekorzystnej pętli. Podnoszenie biegu przy zamkniętych rotametrach, źle ustawionych zaworach albo zapowietrzonym rozdzielaczu maskuje problem zamiast go rozwiązać.

Jeżeli pompa jest częścią gotowej grupy mieszającej, obowiązują także zalecenia producenta tej grupy. Znaczenie ma położenie pompy względem zaworu mieszającego, reakcja siłowników po zamknięciu stref oraz wymagania automatyki źródła. W układzie łączącym grzejniki i podłogówkę poszczególne obiegi mogą potrzebować osobnych pomp i odmiennych trybów regulacji.

Jak rozpoznać zbyt niską lub zbyt wysoką nastawę?

Żaden pojedynczy objaw nie dowodzi, że bieg jest zły. Zimny odbiornik może być odcięty lub zapowietrzony, hałas może pochodzić z zaworu, a alarm przepływu może być skutkiem zabrudzonego filtra. Nastawę ocenia się razem ze stanem obiegu, temperaturami i dostępnymi wskazaniami przepływu albo ciśnienia.

Jak bezpiecznie dobrać ustawienie krok po kroku?

1. Odczytaj model pompy i sprawdź w instrukcji znaczenie symboli, dostępnych trybów oraz poziomów nastawy.
2. Sprawdź wymagania kotła, pompy ciepła, wymiennika albo grupy hydraulicznej dotyczące przepływu.
3. Przed regulacją oczyść filtr, odpowietrz instalację i upewnij się, że zawory są we właściwych pozycjach.
4. Zrównoważ grzejniki lub ustaw przepływy na rozdzielaczu. Regulowanie pompy nie zastępuje równoważenia odbiorników.
5. Wybierz tryb odpowiadający charakterowi obiegu i dokumentacji zastosowanego urządzenia.
6. Ustaw poziom wynikający z projektu lub rozpocznij od zalecenia producenta. Zmieniaj tylko jeden parametr naraz.
7. Po ustabilizowaniu pracy sprawdź najdalsze odbiorniki, hałas, temperatury, komunikaty źródła i dostępne wskazania pompy.

Jeżeli obieg pracuje poprawnie, można stopniowo szukać ustawienia, które nadal utrzymuje wymagany przepływ, ale nie wytwarza zbędnego ciśnienia. Nie należy jednak oceniać efektu natychmiast po naciśnięciu przycisku. Temperatura pomieszczeń, reakcja zaworów i rozkład temperatur w instalacji potrzebują stabilnych warunków pracy.

Zmiana biegu nie jest właściwą odpowiedzią, gdy pompa zatrzymuje się, przecieka, wydaje dźwięki mechaniczne albo nie uruchamia obiegu mimo prawidłowego zasilania i otwartych zaworów. To objawy wymagające diagnostyki urządzenia oraz instalacji. Podobnie alarm źródła powinien być odczytany zgodnie z instrukcją, a nie kasowany przez losowe podnoszenie nastawy.

Jakie ustawienie pompy CO wybrać ostatecznie?

Pompa CO powinna chodzić na charakterystyce zapewniającej wymagany punkt pracy konkretnego obiegu. W instalacji grzejnikowej ze zmiennym przepływem właściwy tryb regulacji jest zwykle ważniejszy niż sam numer biegu. W zrównoważonej podłogówce punktem wyjścia bywa ciśnienie stałe. Każde z tych ustawień trzeba dopasować do poziomu wymaganego przez instalację.

Najniższy pobór mocy widoczny na wyświetlaczu nie jest samodzielnym kryterium. Najpierw muszą zostać spełnione wymagania przepływu, ogrzane wszystkie potrzebne odbiorniki i zachowana stabilna praca źródła. Dopiero w tych granicach warto ograniczać nadmierne ciśnienie, hałas i zużycie energii.

Jeżeli nie ma projektu ani danych regulacyjnych, bezpieczna kolejność to dokumentacja urządzeń, kontrola stanu obiegu, równoważenie i dopiero korekta nastawy. Pozwala to odróżnić rzeczywisty problem z biegiem pompy od usterki lub błędu hydraulicznego.
