Co oznaczają symbole na pompie obiegowej?

Gdzie szukać oznaczeń na pompie?

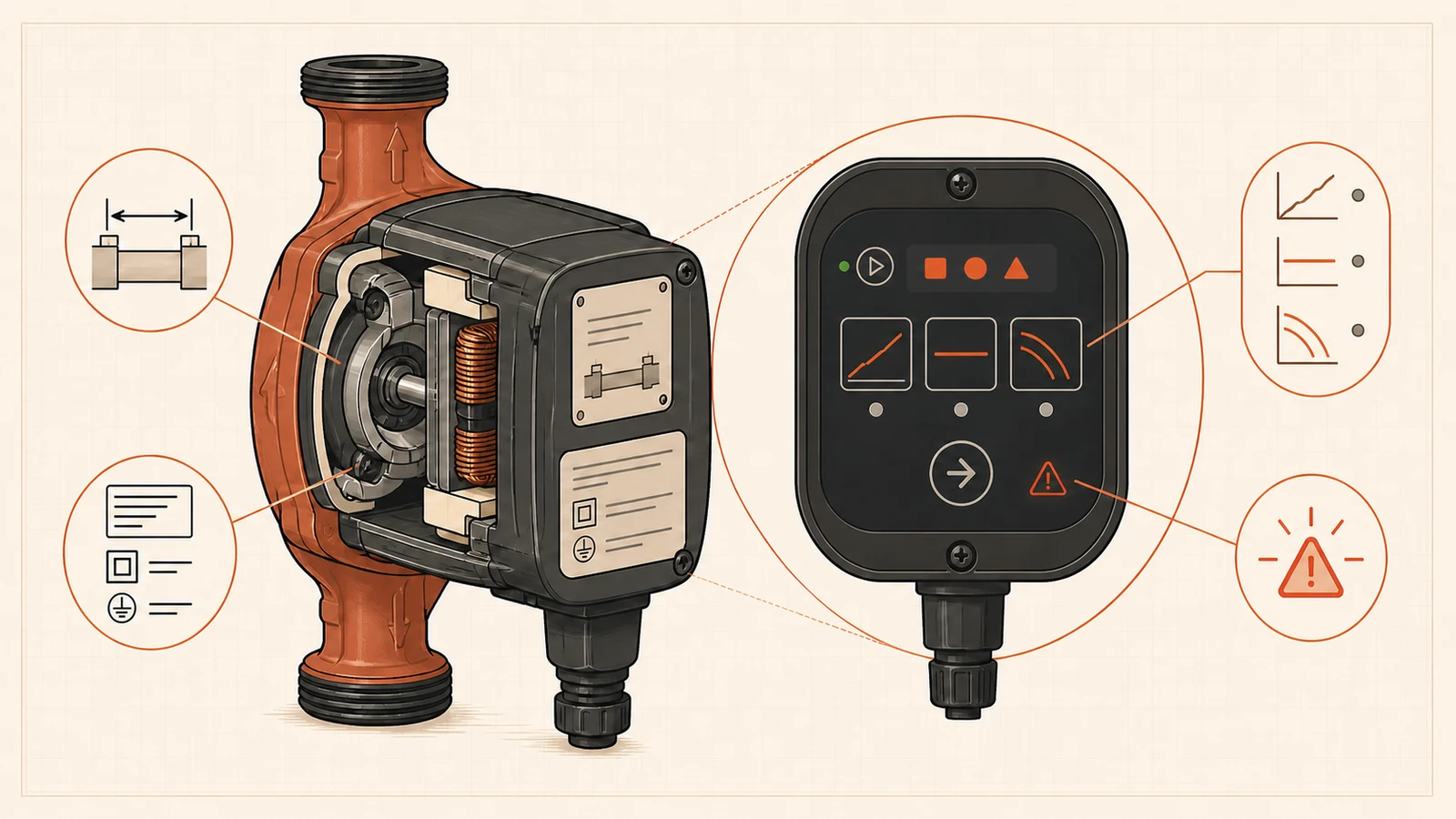

Informacje są zwykle rozdzielone między nazwę modelu, tabliczkę znamionową, korpus i panel sterowania. To rozróżnienie jest ważniejsze niż sam wygląd znaku. Liczba w nazwie może opisywać wariant hydrauliczny, ta sama liczba z jednostką na wyświetlaczu może być odczytem pracy, a kod alfanumeryczny wyświetlony podczas awarii może prowadzić do tabeli usterek.

Jak czytać liczby i litery w nazwie modelu?

W nazwach pomp często występuje ciąg podobny do 25-60-180 albo zapis 25/1-6 130. Jest to klucz typu, nie samodzielna recepta doborowa. W instrukcji Wilo przykład 25/1-6 130 opisuje przyłącze DN 25, zakres wysokości podnoszenia oznaczony jako 1-6 oraz długość montażową 130 mm.^[1] Inny producent lub inna seria mogą zapisywać wariant w odmienny sposób.

Dodatkowe litery mogą opisywać materiał korpusu, wykonanie do określonego medium, komunikację albo funkcje danej serii. Ich znaczenia nie wolno przenosić automatycznie między markami. Dotyczy to również liczby 25: zwykle odwołuje się ona do wielkości nominalnej przyłącza, lecz nie jest prostym pomiarem średnicy wewnętrznej rury.

Sam kod modelu nie odpowiada na pytanie, czy pompa pasuje hydraulicznie do danego domu. Do doboru potrzebny jest punkt pracy instalacji, czyli wymagany przepływ i wysokość podnoszenia. Oznaczenie pomaga wybrać wariant z katalogu dopiero po ustaleniu potrzeb obiegu i zapotrzebowania budynku.

Co oznaczają symbole trybów regulacji?

Nowoczesne pompy elektroniczne pozwalają wybierać różne charakterystyki sterowania. Panel urządzeń Grundfos ALPHA GO rozróżnia między innymi ciśnienie proporcjonalne, ciśnienie stałe i stałą krzywą, a obok symbolu trybu pokazuje jego ustawienie.^[2] Nazwy pomagają zrozumieć zasadę, lecz ostateczną konfigurację trzeba dopasować do schematu instalacji.

Co pokazuje wyświetlacz pompy?

Cyfra na ekranie nie zawsze jest poborem mocy. Panel może prezentować moc, wysokość podnoszenia albo przepływ, a o rodzaju odczytu informuje jednostka lub sąsiedni wskaźnik. Grundfos opisuje wyświetlanie tych trzech parametrów na panelu ALPHA2 GO.^[2] Przed porównaniem wartości trzeba więc sprawdzić, który parametr jest aktualnie wybrany.

• W oznacza odczyt mocy elektrycznej w watach. W pompie regulowanej może zmieniać się razem z nastawą i punktem pracy.
• m przy nastawie odnosi się do wysokości podnoszenia wyrażonej w metrach słupa cieczy, a nie do wysokości budynku.
• m³/h wskazuje przepływ objętościowy. Jeśli panel go szacuje, nie należy traktować wskazania jak zastępstwa dla pomiaru wymaganego przy regulacji instalacji.
• Symbol blokady informuje, że możliwość zmiany ustawień z panelu została ograniczona. Sposób odblokowania zależy od modelu i może wymagać aplikacji lub określonej sekwencji przycisków.

Osobnym oznaczeniem jest współczynnik EEI. Dla pomp objętych unijnymi wymaganiami ekoprojektu producent podaje go na tabliczce i w dokumentacji w formie określonej przez rozporządzenie.^[3] EEI opisuje efektywność według zdefiniowanej metody badania. Nie jest chwilowym poborem mocy i nie należy porównywać go bezpośrednio z liczbą wyświetlaną obok jednostki W.

Jak rozumieć alarmy i funkcje serwisowe?

Trójkąt ostrzegawczy, czerwone światło lub kod na ekranie informują, że urządzenie wykryło stan wymagający sprawdzenia. Instrukcja Wilo-Yonos PICO rozróżnia komunikaty związane między innymi z napięciem zasilania, zablokowaniem wirnika, przeciążeniem, przegrzaniem modułu i błędem elektroniki.^[1] Numer lub układ diod trzeba jednak odczytać w tabeli usterek dokładnego modelu.

Program odpowietrzania lub ręcznego restartu jest funkcją serwisową pompy, nie naprawą całej instalacji. Odpowietrzanie wirnika nie usuwa automatycznie powietrza z grzejników, rozdzielaczy i najwyższych punktów przewodów. Podobnie restart może odblokować urządzenie po postoju, ale nie usuwa przyczyny alarmu, jeśli jest nią problem elektryczny, zanieczyszczenie albo nieprawidłowa praca układu.

Jak poprawnie zidentyfikować symbol?

1. Odczytaj producenta, pełną nazwę modelu i numer produktu.
2. Ustal, czy znak znajduje się w nazwie, na tabliczce, korpusie czy panelu.
3. Zapisz symbol razem z jednostką, kolorem diody i pozostałymi aktywnymi wskaźnikami.
4. Znajdź instrukcję dokładnego wariantu, najlepiej po numerze produktu, a nie tylko po nazwie rodziny.
5. Sprawdź klucz typu, legendę ikon, opis jednostek oraz tabelę alarmów.
6. Przed zmianą nastawy zanotuj ustawienie wyjściowe i porównaj je z zaleceniami projektu instalacji.
7. Po zmianie obserwuj równomierność grzania, hałas i ewentualny powrót komunikatu.

Taka kolejność zapobiega trzem częstym pomyłkom: uznaniu kodu modelu za aktualny parametr pracy, odczytaniu nastawy jako wyniku pomiaru oraz zastosowaniu kodu błędu z urządzenia innej serii. Jeśli instrukcja nie jest dostępna, bezpieczniej pozostawić dotychczasową nastawę niż eksperymentować na podstawie podobnej ikony znalezionej w internecie.

Pompa jest tylko jednym elementem systemu ogrzewania. Przy wymianie warto połączyć identyfikację jej oznaczeń z oceną źródła ciepła, odbiorników, izolacji i planowanych prac. Dzięki temu nowy wariant nie będzie przypadkowym zamiennikiem wybranym wyłącznie na podstawie długości montażowej.

Najważniejsze zasady czytania symboli

Najpierw rozpoznaj rodzaj informacji, a dopiero potem jej znaczenie. Kod w nazwie pomaga ustalić wariant urządzenia, tabliczka opisuje parametry techniczne, ikona na panelu wskazuje sposób sterowania, liczba z jednostką pokazuje odczyt lub nastawę, a alarm prowadzi do konkretnej procedury. Pełna nazwa i instrukcja modelu są ważniejsze niż podobieństwo znaku do symbolu na innej pompie.
