Co to jest złącze MPPT?

Czym jest złącze MPPT?

Określenie złącze MPPT łączy w jednym skrócie dwa różne elementy. Pierwszy to fizyczne wejście DC, do którego dochodzą przewody dodatni i ujemny z paneli PV. Drugi to elektroniczny tor MPPT, który znajduje odpowiedni punkt pracy generatora fotowoltaicznego. Dlatego precyzyjniej można mówić o wejściu PV przypisanym do trackera MPPT.

W zależności od urządzenia połączenie może być wykonane przez parę złączy wtykowych, zaciski śrubowe albo inną konstrukcję wskazaną przez producenta. Na obudowie spotyka się opisy takie jak PV, Solar, DC Input, MPPT albo oznaczenie numeru toru. Nazwa złącze MPPT nie jest więc gwarancją jednego mechanicznego standardu pasującego do każdego falownika czy regulatora.

Za wejściem znajduje się przetwornica i układ sterujący. Elektronika zmienia warunki pracy paneli tak, aby pobierać z nich moc możliwie blisko bieżącego maksimum. To właśnie funkcja śledzenia, a nie kształt obudowy złącza, decyduje o tym, że wejście jest kojarzone z MPPT.

Jak działa układ za złączem MPPT?

Panel fotowoltaiczny nie ma jednego stałego napięcia i prądu dla wszystkich warunków. Jego charakterystyka zmienia się między innymi wraz z temperaturą ogniw i natężeniem promieniowania. Dla danych warunków istnieje punkt, w którym iloczyn napięcia i prądu osiąga maksimum. Raport NREL opisuje MPPT jako funkcję, dzięki której falownik szuka optymalnego napięcia DC odpowiadającego maksymalnej produkcji mocy w aktualnych warunkach.^[1]

Tracker mierzy parametry na swoim wejściu i koryguje punkt pracy. Gdy pojawia się chmura, nagrzewają się moduły albo zmienia się cień, położenie maksimum może się przesunąć. Proces odbywa się po stronie elektroniki. Złącze jedynie doprowadza energię ze stringu do odpowiedniego toru pomiarowego i przekształtnika.

Z tego powodu nie należy oceniać działania MPPT wyłącznie po wyglądzie gniazda. Dwa urządzenia mogą mieć podobne wejścia mechaniczne, ale inny zakres napięcia roboczego, dopuszczalny prąd, algorytm sterowania i sposób przypisania złączy do trackerów.

Jak rozpoznać złącze MPPT na urządzeniu?

Najpierw znajdź w instrukcji rysunek obszaru przyłączeniowego. Sam napis na obudowie może być skrócony, a sąsiednie gniazda mogą służyć do baterii, komunikacji lub wyjścia odbiornika. Instrukcja regulatora Victron rozróżnia zaciski dodatni i ujemny PV od zacisków baterii oraz obciążenia, a także pokazuje wymaganą kolejność połączeń.^[2]

Co oznacza kilka wejść MPPT?

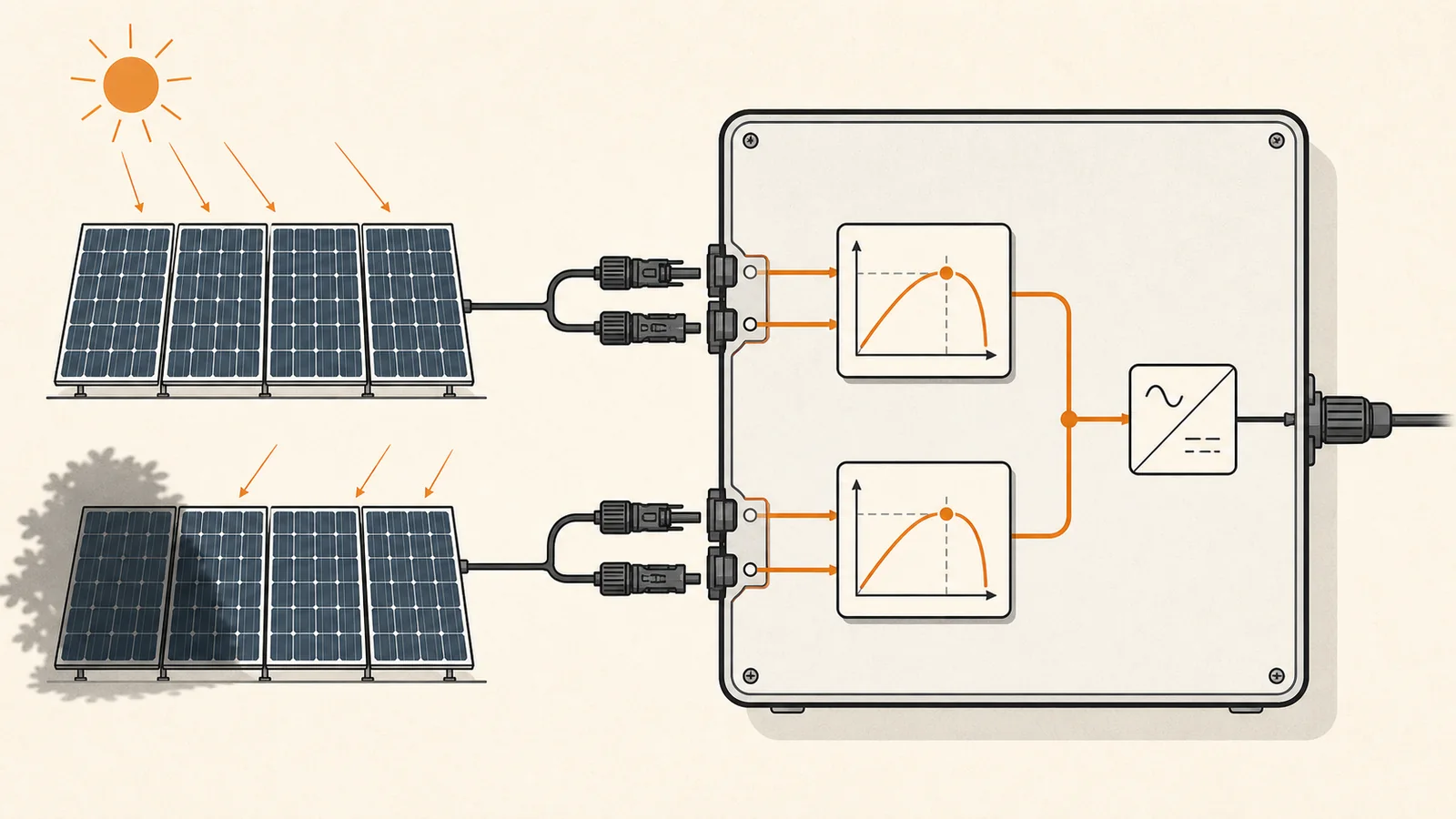

Kilka widocznych par złączy nie zawsze oznacza tyle samo niezależnych trackerów. Producent może połączyć kilka par równolegle wewnątrz urządzenia i przypisać je do jednego toru MPPT. Może też zastosować oddzielne wejścia, z których każde ma własny tracker. Dokumentacja techniczna SMA pokazuje oba poziomy informacji osobno: liczbę niezależnych wejść MPP oraz liczbę stringów przypadających na każde wejście.^[3]

Jak sprawdzić, czy wejście pasuje do paneli?

Zgodność mechaniczna to dopiero początek. Wtyk może pasować do gniazda, a konfiguracja elektryczna nadal może być niedopuszczalna. Do weryfikacji potrzebne są parametry stringu, dane modułów i wymagania urządzenia dla wejścia PV.

• Napięcie obwodu otwartego – sprawdza się dla całego szeregu modułów z uwzględnieniem wzrostu napięcia przy niskiej temperaturze.
• Zakres pracy MPP – napięcie robocze stringu powinno pozostawać w zakresie, w którym tracker może prowadzić układ.
• Prąd wejściowy i prąd zwarciowy – oba porównuje się z odpowiednimi limitami wejścia, ponieważ opisują inne warunki.
• Polaryzacja – przewody dodatni i ujemny muszą trafić do właściwych zacisków.
• Przypisanie stringów – trzeba ustalić, które złącza należą do tego samego trackera, a które są niezależne.
• Typ złącza i przewodu – elementy muszą być zgodne z wymaganiami producenta oraz warunkami środowiskowymi miejsca montażu.

Nie ma jednej wartości napięcia lub prądu właściwej dla każdego złącza MPPT. Nawet modele z podobnej rodziny mogą mieć inne granice wejściowe. Instrukcja Victron pokazuje, że konfigurację generatora ocenia się względem maksymalnego napięcia obwodu otwartego oraz minimalnego napięcia potrzebnego do pracy regulatora.^[2]

Najczęstsze błędy w rozumieniu złącza MPPT

Pierwszy błąd polega na traktowaniu MPPT jako nazwy wtyku. W rzeczywistości urządzenie może realizować funkcję MPPT przy różnych rozwiązaniach mechanicznych wejścia. Wymiana samej końcówki przewodu nie sprawi, że niezgodne elektrycznie panele zaczną pasować do regulatora lub falownika.

Drugi błąd to założenie, że każde widoczne gniazdo oznacza niezależny tracker. Kilka złączy może prowadzić do wspólnego toru. Jeśli stringi pracujące w wyraźnie różnych warunkach zostaną połączone na jednym trackerze bez poprawnego projektu, układ nie będzie mógł sterować ich napięciem niezależnie.

Trzeci błąd to utożsamienie obecności MPPT z gwarancją prawidłowego doboru. Układ śledzenia działa tylko w granicach przewidzianych przez producenta. Nie naprawia odwróconej polaryzacji, przekroczonego napięcia, nieodpowiedniego prądu ani błędnego połączenia przewodów.

Czwarty błąd to łączenie modułów na podstawie samej mocy znamionowej. Dla wejścia liczą się również napięcia, prądy, charakterystyka temperaturowa i konfiguracja szeregowo-równoległa. Ocena powinna dotyczyć kompletnego stringu, a nie pojedynczego panelu oglądanego w oderwaniu od reszty instalacji.

Złącze MPPT w planie instalacji i modernizacji

Przy nowej instalacji wybór urządzenia warto zacząć od konfiguracji modułów, orientacji połaci, możliwego zacienienia i sposobu wykorzystania energii. Dopiero potem ocenia się liczbę potrzebnych trackerów oraz parametry ich wejść. W instalacji do grzania wody trzeba dodatkowo sprawdzić, czy sterownik i grzałka są przeznaczone do wspólnej pracy, a w układzie akumulatorowym uwzględnić wymagania regulatora oraz baterii.

Przy rozbudowie istniejącej fotowoltaiki nie wystarczy odnaleźć wolne złącze. Trzeba potwierdzić, czy należy ono do zajętego trackera, jakie obciążenie tego toru już istnieje i czy nowy string mieści się w dopuszczalnym zakresie. Ta kontrola łączy temat pojedynczego przyłącza z kolejnością całej modernizacji domu.

Co warto zapamiętać?

Złącze MPPT to użyteczny skrót językowy, ale nie pełna specyfikacja techniczna. Najczęściej oznacza wejście paneli PV powiązane z układem śledzenia punktu mocy maksymalnej. O zgodności nie decyduje sama nazwa ani wygląd gniazda, lecz dopuszczalne napięcie, prąd, zakres MPP, polaryzacja oraz sposób przypisania stringów do trackerów.

Jeśli urządzenie ma kilka par wejść, sprawdź w instrukcji, czy są niezależne, czy połączone wewnętrznie. Przed podłączeniem porównaj dane całego stringu z kartą urządzenia i zastosuj procedurę bezpiecznego odłączenia. Dzięki temu funkcja MPPT może wykonywać swoje zadanie w warunkach przewidzianych przez producenta.
