Co oznacza skrót MPPT?

Co oznacza MPPT w praktyce?

MPP to skrót od Maximum Power Point, czyli punktu mocy maksymalnej. Litera T w MPPT pochodzi od słowa Tracking i wskazuje, że urządzenie nie tylko zna jeden ustawiony punkt, ale śledzi jego zmiany podczas pracy. MPPT jest więc nazwą funkcji sterowania, a nie osobnego rodzaju energii ani parametru samego modułu.

Na charakterystyce prądowo-napięciowej modułu można wskazać wiele możliwych par napięcia i natężenia. Dla każdej z nich moc ma inną wartość. Po przeliczeniu tych punktów powstaje charakterystyka mocy w funkcji napięcia, a jej wierzchołek wyznacza MPP. Zadaniem algorytmu jest utrzymywanie pracy możliwie blisko tego wierzchołka.

Jak działa MPPT?

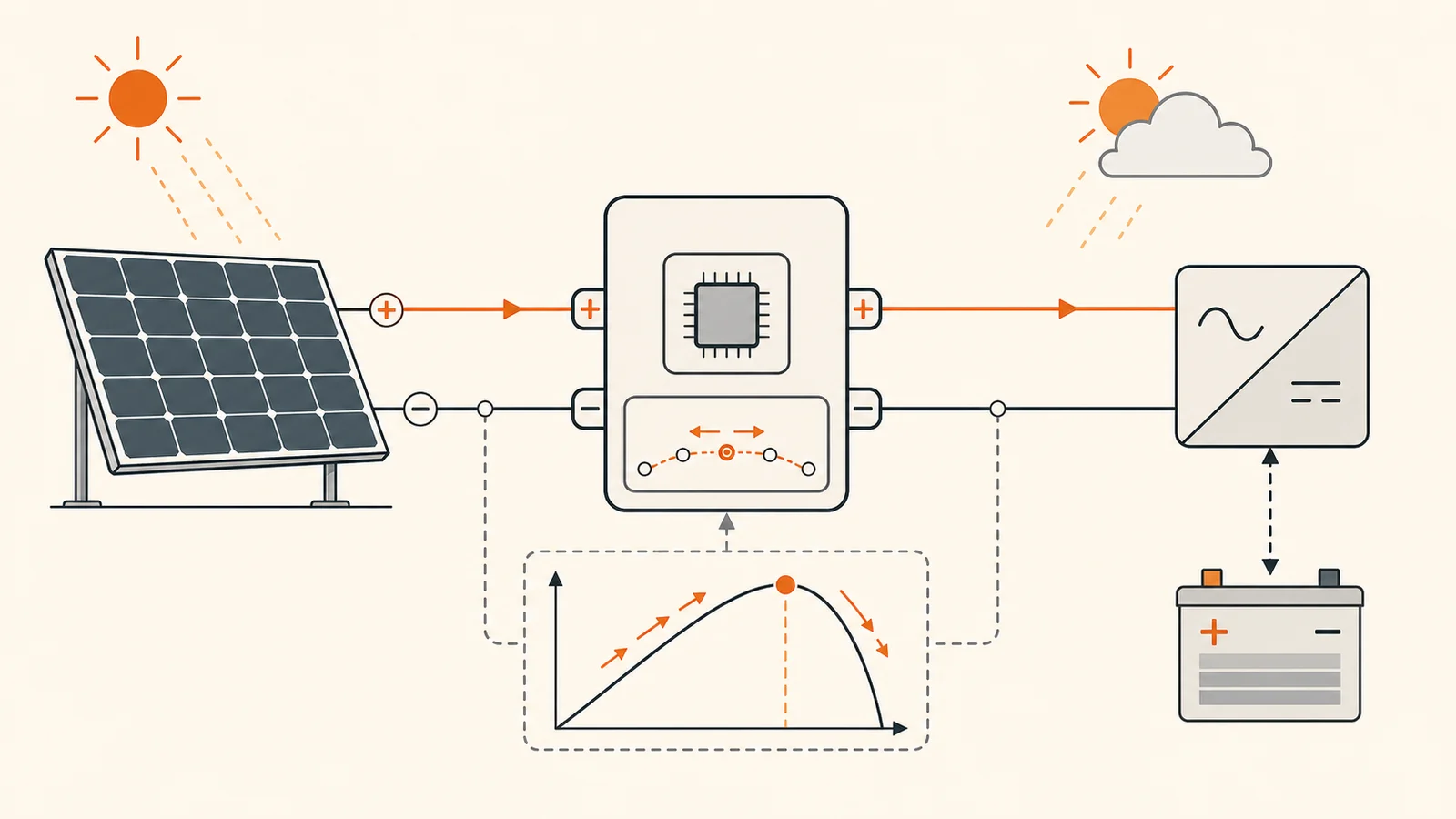

Układ mierzy napięcie i natężenie po stronie modułów, oblicza odbieraną moc i zmienia elektryczny punkt pracy. Następnie sprawdza, czy zmiana zwiększyła, czy zmniejszyła moc. Jeden z powszechnie opisywanych sposobów, Perturb and Observe, odwraca kierunek poszukiwania, gdy po zmianie napięcia albo natężenia moc spada. Dobór kroku ma znaczenie: zbyt duży sprzyja wahaniom wokół maksimum, a zbyt mały spowalnia reakcję na zmianę warunków.^[1]

W praktycznym urządzeniu za algorytmem stoi przetwornica energoelektroniczna. To ona pozwala ustawić po stronie PV takie napięcie, jakiego wymaga śledzenie, a jednocześnie przekazać energię do obwodu o innych parametrach, na przykład do szyny DC falownika albo do akumulatora. MPPT nie tworzy dodatkowej energii. Ogranicza straty wynikające z pracy modułów poza ich aktualnym punktem maksymalnej mocy.

Gdzie stosuje się MPPT?

W instalacji podłączonej do sieci funkcję MPPT najczęściej realizuje falownik. Odbiera energię z jednego lub kilku łańcuchów modułów, ustawia ich punkt pracy po stronie DC, a następnie przekształca energię na prąd przemienny. W falowniku hybrydowym śledzenie strony PV współpracuje także z zarządzaniem magazynem energii, ale nie jest tym samym co algorytm ładowania akumulatora.

W układzie off-grid MPPT może być częścią regulatora ładowania. Regulator dopasowuje parametry modułów do napięcia i aktualnego etapu ładowania akumulatora. Osobne przetwornice MPPT spotyka się również w systemach, które kierują energię z PV do odbiornika prądu stałego, na przykład do układu przygotowania ciepłej wody. W każdym z tych zastosowań rozwinięcie skrótu jest takie samo, lecz dalsza funkcja urządzenia może być inna.

Jeden czy kilka trackerów MPPT?

Liczba wejść DC nie zawsze jest równa liczbie niezależnych układów MPPT. Dwa złącza mogą być połączone równolegle z jednym trackerem, a inne urządzenie może mieć kilka niezależnych trackerów i po kilka złączy dla każdego z nich. Dlatego przy doborze nie wystarczy policzyć gniazd na obudowie. Trzeba odczytać schemat wejść w instrukcji.

Falowniki multistring mają co najmniej dwa wejścia łańcuchowe z własnymi trackerami MPP. Takie rozwiązanie służy między innymi do obsługi części generatora o różnej orientacji lub z odmiennymi warunkami zacienienia.^[2] Oddzielny MPPT może ustawić inny punkt pracy dla przypisanego mu łańcucha. Jeśli różne połacie zostaną połączone do wspólnego trackera, urządzenie szuka jednego punktu dla całej podłączonej grupy.

MPPT a regulator PWM

Porównanie MPPT i PWM dotyczy najczęściej regulatorów ładowania w małych instalacjach z akumulatorem. Regulator PWM łączy stronę PV z akumulatorem impulsowo, przez co napięcie pracy modułów jest silniej związane z napięciem baterii. Regulator MPPT używa przetwornicy, aby strona PV mogła pracować bliżej własnego punktu maksymalnej mocy, a strona akumulatora otrzymała parametry potrzebne do ładowania.

Nie warto sprowadzać różnicy do jednego procentu uzysku. Wynik zależy od konfiguracji modułów, temperatury, napięcia akumulatora i warunków pracy. Najważniejsza różnica konstrukcyjna polega na tym, że MPPT rozdziela punkt pracy generatora PV od parametrów odbiornika w zakresie dozwolonym przez przetwornicę.

Jak czytać parametry MPPT w karcie urządzenia?

Samo hasło MPPT nie potwierdza, że falownik lub regulator pasuje do wybranego łańcucha modułów. Dokumentacja urządzeń podaje osobno maksymalne napięcie obwodu otwartego PV, zakres pracy MPPT, prąd wejściowy, prąd zwarciowy oraz warunki uruchomienia. Przykładowa instrukcja regulatora rozróżnia napięcie maksymalne od napięcia startu i pracy, a także podaje limity prądowe wejścia PV.^[3]

• Zakres napięcia MPPT – sprawdź, czy napięcie robocze łańcucha mieści się w nim w przewidywanych warunkach.
• Maksymalne napięcie wejściowe – porównaj je z napięciem obwodu otwartego łańcucha, uwzględniając warunki wskazane przez producenta.
• Limity prądu – odróżnij maksymalny prąd roboczy od dopuszczalnego prądu zwarciowego.
• Liczba niezależnych MPPT – przypisz do nich połacie i łańcuchy zgodnie ze schematem wejść.
• Napięcie startowe – upewnij się, że konfiguracja modułów pozwoli urządzeniu rozpocząć pracę.

MPPT jest ważnym elementem instalacji PV, ale nie zastępuje prawidłowego doboru liczby modułów, falownika, zabezpieczeń, magazynu energii ani odbiorników. Gdy fotowoltaika ma zasilać także pompę ciepła lub przygotowanie ciepłej wody, decyzje warto ułożyć w kolejności dla całego domu, zamiast dopasowywać każde urządzenie osobno.

Najważniejsze wnioski

Skrót MPPT oznacza śledzenie punktu mocy maksymalnej. Funkcja mierzy parametry pracy generatora PV i steruje przetwornicą tak, aby odbierać możliwie największą moc dostępną w aktualnych warunkach. Punkt ten nie jest stały, dlatego układ reaguje na zmiany nasłonecznienia, temperatury i obciążenia.

Przy czytaniu oferty zwróć uwagę nie tylko na obecność funkcji MPPT, lecz także na liczbę niezależnych trackerów, przypisanie złączy oraz zakresy napięcia i prądu. To te dane decydują, czy konkretne urządzenie będzie prawidłowo współpracować z zaplanowanymi łańcuchami modułów.
