Co to jest funkcja MPPT?

Na czym polega funkcja MPPT?

Moduł fotowoltaiczny może pracować przy wielu parach napięcia i natężenia. Moc elektryczna jest iloczynem tych wielkości, dlatego nie każde obciążenie modułu daje taki sam wynik. Dla aktualnych warunków istnieje punkt, w którym iloczyn napięcia i natężenia osiąga maksimum. To MPP, czyli Maximum Power Point.^[2]

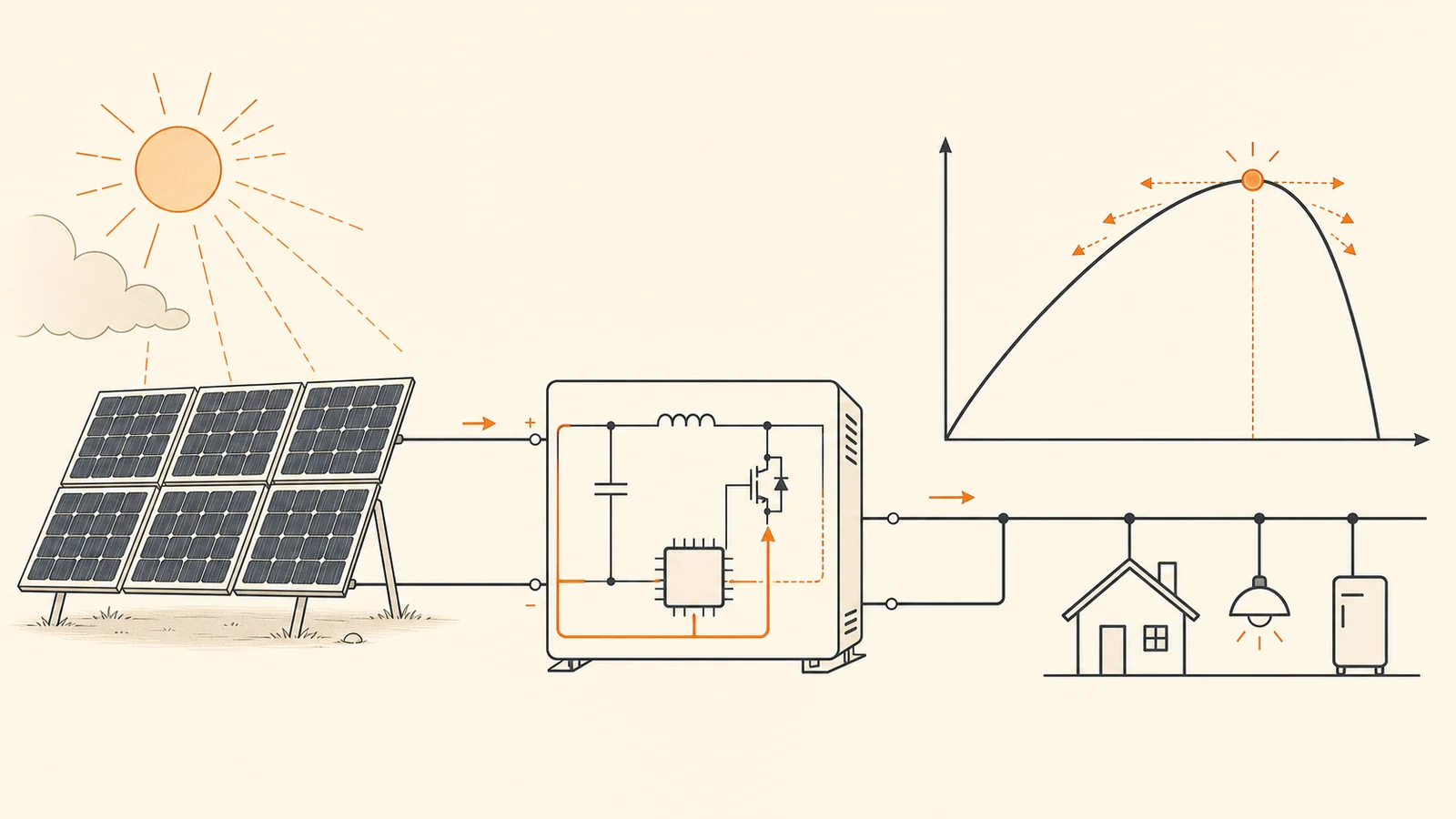

MPPT oznacza śledzenie tego punktu. Falownik lub regulator nie ustawia jednego napięcia na cały dzień. Zmienia punkt pracy generatora PV i obserwuje wynik, a następnie koryguje ustawienie. NREL opisuje MPPT jako sterowanie napięciem łańcucha przez falownik tak, aby moduły pracowały w punkcie mocy maksymalnej.^[1]

Jak MPPT śledzi punkt mocy maksymalnej?

Układ pobiera pomiary napięcia i natężenia, oblicza moc, a potem nieznacznie zmienia obciążenie widziane przez moduły. Jeśli moc rośnie, sterowanie kontynuuje poszukiwanie w tym kierunku. Jeśli spada, algorytm koryguje kierunek lub uruchamia szersze skanowanie. W urządzeniu realizuje to przetwornica energoelektroniczna, która może utrzymać po stronie PV inne napięcie niż po stronie akumulatora, szyny DC lub dalszej części falownika.

Śledzenie nie jest jednorazową regulacją. Charakterystyka prądowo-napięciowa modułów zmienia się wraz z natężeniem promieniowania i temperaturą. Nagrzewanie ogniw zwykle obniża ich napięcie, a zmiana oświetlenia wpływa na dostępny prąd i moc.^[1][2] Z tego powodu punkt znaleziony rano może być niewłaściwy po przejściu chmury albo po nagrzaniu połaci dachowej.

Gdzie stosuje się funkcję MPPT?

W instalacji on-grid funkcję MPPT zazwyczaj realizuje falownik. Steruje napięciem łańcucha po stronie prądu stałego, a później przekształca energię na prąd przemienny zgodny z instalacją budynku. W falowniku hybrydowym MPPT nadal dotyczy strony modułów PV. Zarządzanie ładowaniem i rozładowaniem magazynu energii jest osobną funkcją urządzenia.

W układzie off-grid MPPT często znajduje się w regulatorze ładowania. Przetwornica pozwala wtedy oddzielić korzystny punkt pracy modułów od napięcia potrzebnego akumulatorowi. Sam skrót MPPT nie mówi jednak, do jakiego typu baterii pasuje regulator ani jaki algorytm ładowania realizuje.

Przetwornice MPPT występują także w układach z odbiornikiem prądu stałego, na przykład tam, gdzie energia z modułów ma zasilać dedykowane urządzenie. W każdym przypadku należy sprawdzić pełną nazwę i przeznaczenie produktu. Falownik, regulator ładowania i sterownik MPPT mogą korzystać z podobnej zasady śledzenia, ale nie są urządzeniami zamiennymi.

Jeden czy kilka trackerów MPPT?

Liczba gniazd DC nie musi odpowiadać liczbie niezależnych trackerów. Kilka złączy może prowadzić do jednego toru śledzenia, a pojedynczy tracker może obsługiwać więcej niż jeden równoległy łańcuch. Rozstrzyga to schemat wejść w dokumentacji konkretnego falownika.

Kilka niezależnych MPPT pozwala przypisać osobne punkty pracy różnym grupom modułów. Ma to znaczenie, gdy łańcuchy mają inny azymut, kąt nachylenia, liczbę modułów lub odmienne warunki oświetlenia. NREL wskazuje, że oddzielne obwody MPPT pozwalają niedopasowanym łańcuchom pracować w ich indywidualnych punktach MPP, podczas gdy jeden tracker może ustawić tylko jedno napięcie dla podłączonej grupy.^[1]

Nie oznacza to, że każdy moduł podłączony do trackera jest sterowany niezależnie. MPPT falownika najczęściej widzi cały łańcuch jako jeden generator. Niedopasowanie wewnątrz łańcucha pozostaje wspólnym problemem modułów połączonych szeregowo. Indywidualna regulacja na poziomie modułu wymaga innej architektury, na przykład mikrofalownika lub odpowiedniego optymalizatora.

MPPT a regulator PWM

Porównanie MPPT z PWM ma sens głównie w kontekście regulatorów ładowania akumulatorów. Regulator PWM okresowo łączy moduły z baterią, przez co napięcie pracy strony PV jest silnie związane z napięciem akumulatora. Dokumentacja regulatora Victron pokazuje, że w takim układzie napięcie modułu pozostaje blisko napięcia baterii i może być niższe od napięcia jego punktu mocy maksymalnej.^[5]

Regulator MPPT wykorzystuje przetwornicę. Może utrzymać moduły przy napięciu korzystnym dla ich aktualnej charakterystyki, a po drugiej stronie dostarczać parametry potrzebne do ładowania. To różnica konstrukcyjna, nie gwarancja jednego stałego procentu dodatkowej energii.

Nie należy przenosić porównania regulatorów akumulatorowych wprost na falowniki sieciowe. Falownik on-grid i regulator ładowania wykonują różne zadania, mimo że oba mogą mieć funkcję MPPT. Również marketingowe porównanie procentowe jednego modelu nie jest uniwersalnym wynikiem dla każdej instalacji.

Jak ocenić MPPT w karcie technicznej?

Pierwszym parametrem jest zakres napięcia MPPT. Napięcie robocze łańcucha powinno mieścić się w nim w przewidywanych warunkach. Osobno podaje się napięcie startowe oraz maksymalne napięcie wejściowe. Te wartości opisują inne granice i nie wolno używać ich zamiennie.

• Zakres napięcia MPPT – przedział, w którym układ może skutecznie prowadzić śledzenie.
• Maksymalne napięcie wejściowe – granica, której nie może przekroczyć napięcie obwodu otwartego łańcucha.
• Prąd wejściowy i prąd zwarciowy – osobne limity ważne przy łączeniu łańcuchów równolegle.
• Liczba niezależnych MPPT – liczba osobno sterowanych torów, a nie liczba widocznych gniazd.
• Przypisanie wejść – informacja, które złącza należą do tego samego trackera.
• Moc dopuszczalna po stronie PV – parametr, który trzeba czytać razem z limitami napięcia i prądu.

Najważniejsze wnioski

Funkcja MPPT śledzi punkt mocy maksymalnej modułów i koryguje ich elektryczny punkt pracy wraz ze zmianą warunków. Nie jest źródłem dodatkowej energii, lecz sposobem na lepsze wykorzystanie mocy, którą generator PV może w danej chwili dostarczyć.

Przy wyborze urządzenia sprawdź nie tylko obecność skrótu MPPT. Liczą się zakres napięcia, limity prądu i mocy, liczba niezależnych trackerów oraz przypisanie wejść. Dopiero te parametry pokazują, czy falownik, regulator ładowania albo przetwornica pasują do konkretnej konfiguracji modułów.
