Co jest lepsze, PWM czy MPPT?

PWM czy MPPT – najkrótsza odpowiedź

Jeżeli porównujesz regulatory ładowania do instalacji wyspowej, kampera, domku letniskowego lub innego zestawu PV z baterią, MPPT zazwyczaj daje większą swobodę projektowania i lepiej wykorzystuje dostępną moc modułów. Jest szczególnie uzasadniony, gdy napięcie robocze paneli jest wyraźnie wyższe od napięcia akumulatora, przewody między modułami a regulatorem są dłuższe albo instalacja ma być później rozbudowana.

Jak działa regulator PWM?

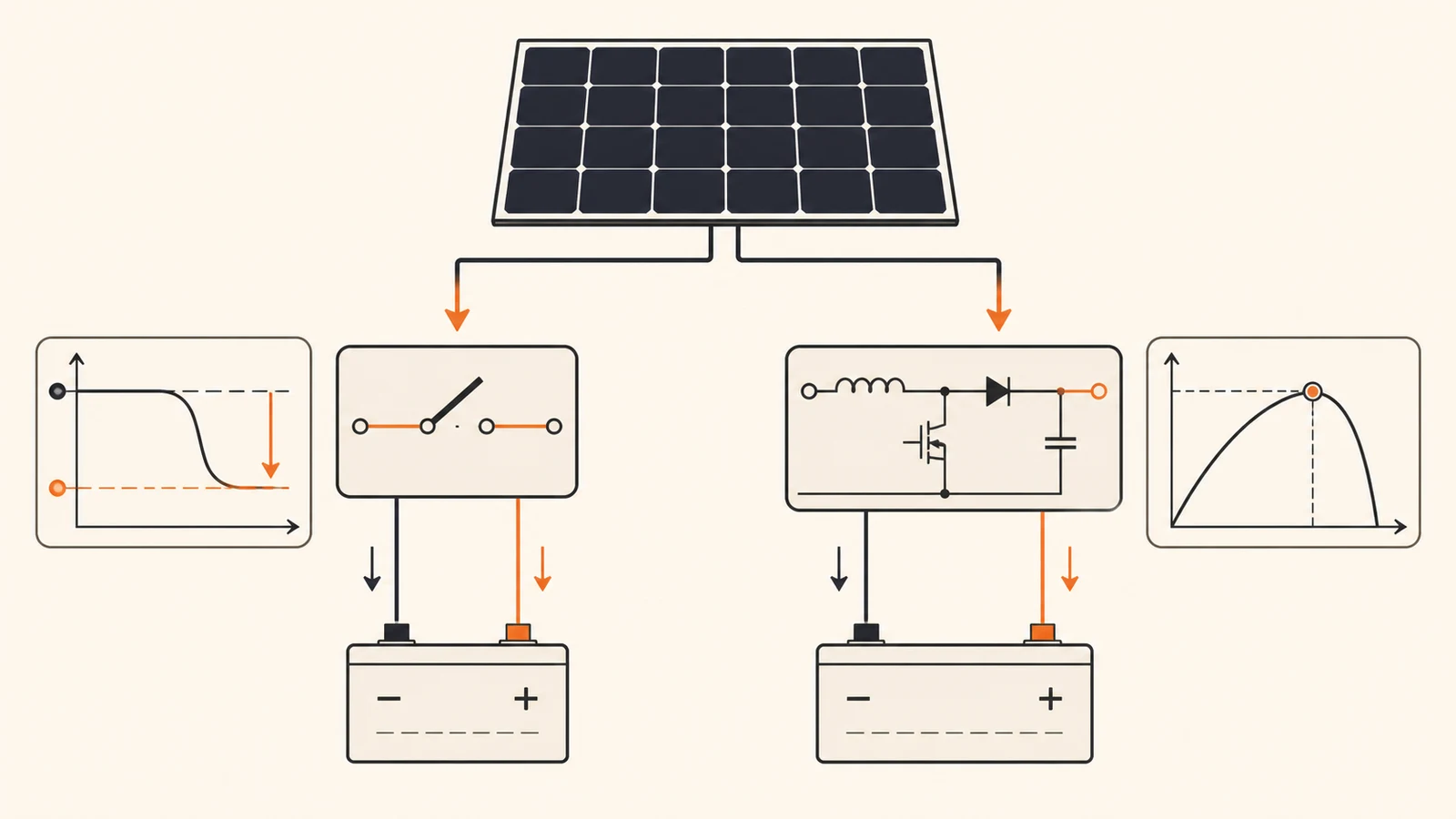

Regulator PWM steruje ładowaniem przez szybkie łączenie i rozłączanie obwodu panelu z akumulatorem. Gdy obwód jest połączony, napięcie pracy modułu zostaje sprowadzone w pobliże napięcia baterii. To proste rozwiązanie dobrze kontroluje proces ładowania, ale nie pozwala niezależnie ustawić napięcia panelu w punkcie, w którym moduł oddaje największą moc. Taki sposób działania opisuje porównanie techniczne Victron Energy.^[1]

Jak działa regulator MPPT?

Regulator MPPT mierzy parametry po stronie paneli i zmienia ich punkt pracy, szukając położenia, w którym iloczyn napięcia i prądu jest największy. Następnie przetwornica DC-DC dopasowuje tę moc do napięcia potrzebnego akumulatorowi. Panel i bateria nie muszą więc pracować przy prawie takim samym napięciu. Właśnie to odsprzęgnięcie obu stron stanowi zasadniczą przewagę nad PWM.^[1]

Punkt maksymalnej mocy nie jest stały. Przesuwa się wraz ze zmianą nasłonecznienia i temperatury modułu, dlatego regulator okresowo koryguje obciążenie paneli. Texas Instruments pokazuje tę zależność na charakterystyce prądowo-napięciowej i wskazuje napięcie oraz prąd w punkcie maksymalnej mocy jako podstawowe parametry modułu.^[2]

PWM i MPPT – porównanie w praktyce

Tabela opisuje zasadę działania, a nie gwarantowany wynik energetyczny. Słaby regulator MPPT dobrany poza zakresem napięcia może działać gorzej niż poprawnie dobrany PWM. Z kolei dobry MPPT nie zwiększa znamionowej mocy paneli. Jego zadaniem jest możliwie korzystne wykorzystanie mocy dostępnej w danych warunkach.

Kiedy regulator PWM ma sens?

PWM warto rozważyć, gdy zestaw jest mały, budżet ma pierwszeństwo, a panel i akumulator zostały zaprojektowane do wspólnej pracy. Dotyczy to prostych układów, w których nie planujesz długich łańcuchów szeregowych ani znacznej rozbudowy. Ważne jest, aby napięcie robocze modułu pozostawiało zapas potrzebny do ładowania, ale nie było niepotrzebnie wysokie względem baterii.

Prostota może być zaletą także w zastosowaniu, w którym zużycie energii jest niewielkie i przewidywalne. Trzeba jednak porównać cały zestaw: regulator, wymagany przekrój i długość przewodów, sposób połączenia paneli oraz możliwą produkcję. Tańszy regulator nie zawsze oznacza tańszą instalację, jeżeli wymusza większe prądy po stronie modułów lub ogranicza przyszłą rozbudowę.

• Sprawdź napięcie – porównaj napięcie w punkcie maksymalnej mocy panelu z napięciem ładowania akumulatora.
• Sprawdź przeznaczenie – karta regulatora powinna dopuszczać typ i napięcie używanej baterii.
• Sprawdź rozbudowę – jeśli wkrótce dołożysz moduły, obecna oszczędność może szybko stracić sens.

Kiedy wybrać regulator MPPT?

MPPT jest mocniejszym kandydatem, gdy panele pracują przy napięciu wyższym od baterii, moduły mają być łączone szeregowo albo zależy Ci na ograniczeniu prądu i strat w dłuższych przewodach. Wyższe napięcie łańcucha przy tej samej mocy oznacza niższy prąd po stronie PV, ale musi pozostać poniżej dopuszczalnego napięcia wejściowego regulatora. Porównanie Victron wskazuje możliwość niezależnego doboru napięcia paneli i baterii jako jedną z kluczowych korzyści MPPT.^[1]

Wybierz MPPT również wtedy, gdy system ma rosnąć, a elastyczność konfiguracji paneli jest ważna. Zwróć jednak uwagę, czy urządzenie obsługuje napięcie akumulatora, jego chemię i wymagany profil ładowania. Skrót MPPT mówi o śledzeniu mocy paneli, a nie o jakości algorytmu ładowania każdej możliwej baterii.

Czy MPPT rozwiązuje problem zacienienia paneli?

MPPT reaguje na zmianę charakterystyki modułów i szuka korzystnego punktu pracy, ale nie odzyskuje energii, której zacieniony panel nie wytwarza. Cień, różne kierunki ułożenia modułów albo niedopasowane łańcuchy mogą tworzyć trudniejszą charakterystykę z więcej niż jednym lokalnym maksimum. Skuteczność zależy wtedy od algorytmu regulatora i projektu całego pola PV.

Przy stałym cieniu najpierw usuń przyczynę, zmień rozmieszczenie modułów albo rozdziel różne połacie na niezależne wejścia, jeśli producent urządzenia to przewidział. Dopiero potem oceniaj różnicę między algorytmami. Sam napis MPPT na obudowie nie kompensuje błędów rozmieszczenia paneli.

Jak dobrać regulator do zestawu PV z akumulatorem?

Dobór zacznij od kart katalogowych modułu, regulatora i baterii. Potrzebujesz nie tylko mocy znamionowej paneli, lecz także ich napięcia obwodu otwartego, napięcia i prądu w punkcie maksymalnej mocy oraz współczynników temperaturowych. Te dane opisują, jak instalacja zachowa się poza warunkami pomiaru podanymi na etykiecie. Dokumentacja Texas Instruments wymienia napięcie obwodu otwartego, prąd zwarciowy oraz parametry punktu maksymalnej mocy jako podstawę analizy panelu.^[2]

1. Ustal napięcie i rodzaj akumulatora. Regulator musi obsługiwać jego chemię oraz wymagane etapy i napięcia ładowania.
2. Zaprojektuj połączenie modułów. Policz napięcie i prąd dla połączeń szeregowych oraz równoległych.
3. Sprawdź najgorszy przypadek napięciowy. Napięcie obwodu otwartego paneli rośnie przy spadku temperatury, dlatego oceniaj cały łańcuch w najchłodniejszych przewidywanych warunkach.
4. Sprawdź prąd ładowania i moc PV. Obie wartości muszą mieścić się w ograniczeniach urządzenia opisanych przez producenta.
5. Uwzględnij przewody i zabezpieczenia. Dobierz przekrój, bezpieczniki, rozłączniki i ochronę zgodnie z napięciem oraz prądem każdej strony układu.
6. Zostaw sensowny zakres rozbudowy. Zapas nie może oznaczać przekroczenia granic wejścia po dołożeniu kolejnych modułów.

Najczęstsze błędy przy porównaniu PWM i MPPT

• Przyjmowanie stałego procentu zysku. Różnica uzysku zależy od konfiguracji i warunków, więc jedna liczba bez danych wejściowych wprowadza w błąd.
• Patrzenie wyłącznie na cenę regulatora. Koszt systemu obejmuje też moduły, przewody, zabezpieczenia, akumulator i możliwość rozbudowy.
• Mylenie regulatora z falownikiem. Osobny regulator ładowania dotyczy przede wszystkim systemu z baterią; falownik sieciowy może mieć własne wejścia MPPT.
• Dobór tylko według prądu w nazwie. Równie ważne są granice napięcia PV, dopuszczalna moc modułów i profil ładowania baterii.
• Wiara, że MPPT naprawi zacienienie. Algorytm może szukać lepszego punktu pracy, ale nie usuwa strat wynikających ze złego rozmieszczenia modułów.

Jeśli regulator jest częścią większej modernizacji domu, decyzja o jego typie powinna wynikać z kolejności inwestycji. Najpierw określ, jakie odbiorniki i potrzeby ma pokrywać energia, później dobierz magazyn, instalację PV i urządzenia sterujące. W przeciwnym razie łatwo zoptymalizować pojedynczy element, który nie pasuje do reszty systemu.

Podsumowanie wyboru PWM czy MPPT

Co jest lepsze, PWM czy MPPT? Dla większości nowych zestawów PV z akumulatorem lepszy będzie MPPT, ponieważ oddziela napięcie pracy paneli od napięcia baterii i aktywnie szuka punktu maksymalnej mocy. Daje to większą elastyczność konfiguracji oraz lepsze wykorzystanie paneli, szczególnie gdy napięcia obu stron wyraźnie się różnią.

PWM pozostaje rozsądną opcją dla małego, prostego i dobrze dopasowanego układu, gdy niski koszt zakupu jest ważniejszy niż elastyczność. Ostateczną decyzję podejmij po sprawdzeniu kart katalogowych, konfiguracji łańcucha, parametrów baterii i warunków pracy. Nie opieraj jej na stałym procencie przewagi ani na samym skrócie nadrukowanym na obudowie.
