Co to jest falownik fotowoltaiczny? To urządzenie, które zamienia prąd stały z paneli PV na prąd przemienny używany w domu i sieci. Steruje też pracą modułów, nadzoruje parametry instalacji i reaguje na nieprawidłowości.[1]
Co to jest falownik fotowoltaiczny i dlaczego instalacja PV go potrzebuje? Falownik, nazywany też inwerterem PV, jest pośrednikiem między modułami produkującymi prąd stały a domową instalacją elektryczną pracującą z prądem przemiennym. Odpowiada nie tylko za konwersję energii, lecz także za sterowanie, nadzór i bezpieczną współpracę mikroinstalacji z siecią.[1]
W praktyce falownik decyduje, czy energia z dachu może zasilić bieżące odbiorniki, a jej nadwyżka zostać przekazana do sieci lub skierowana do magazynu energii. Sam falownik nie produkuje i nie magazynuje energii. Zarządza jej przepływem w granicach możliwości modułów, przewodów, zabezpieczeń, sieci oraz opcjonalnego akumulatora.

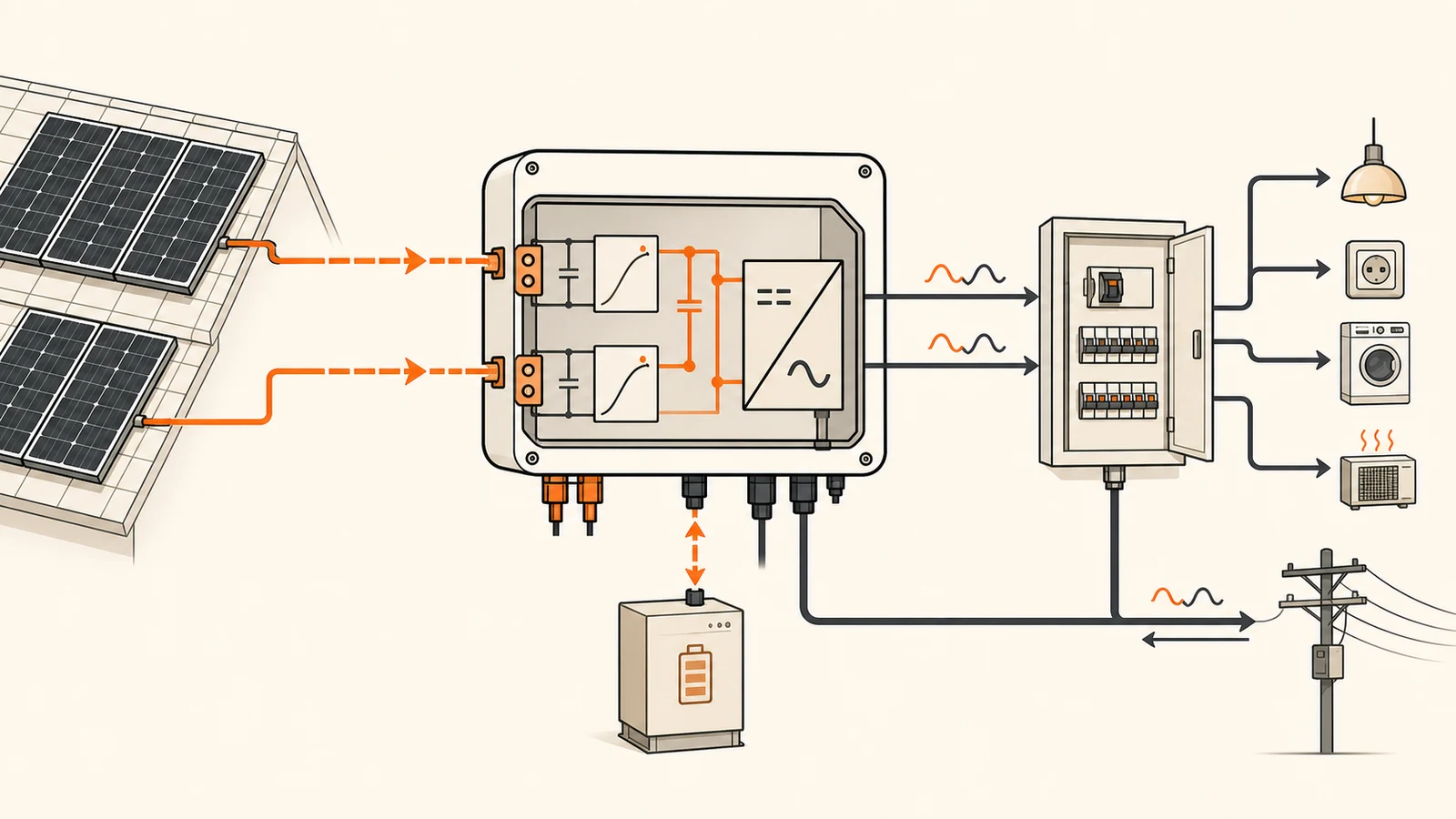

Obraz poglądowy - wygenerowany przez AI dla wizualizacji przepływu energii przez falownik fotowoltaiczny.
Jak działa falownik fotowoltaiczny?
Ogniwa fotowoltaiczne wytwarzają prąd stały, którego kierunek przepływu jest niezmienny. Domowe odbiorniki i publiczna sieć elektroenergetyczna wykorzystują natomiast prąd przemienny. Falownik odbiera energię po stronie DC, przetwarza ją w układzie elektroniki mocy, filtruje przebieg wyjściowy i synchronizuje go z parametrami po stronie AC. Dopiero wtedy energia może zasilać urządzenia w budynku albo płynąć przez licznik do sieci.
Droga energii od paneli do odbiorników
Moduły PV zamieniają promieniowanie słoneczne na energię elektryczną w postaci prądu stałego.
Połączone moduły przekazują energię przewodami DC do wejścia falownika.
Układ MPPT dobiera punkt pracy modułów do chwilowego nasłonecznienia i temperatury.
Elektronika mocy przekształca prąd stały w prąd przemienny zsynchronizowany z instalacją.
Energia trafia najpierw do pracujących odbiorników, a jej dalszy przepływ zależy od konfiguracji systemu, zużycia w domu, magazynu i warunków przyłączenia.
Ta kolejność wyjaśnia, dlaczego chwilowa moc widoczna w aplikacji zmienia się wraz z pogodą i obciążeniem instalacji. Falownik nie tworzy dodatkowej energii. Może jedynie utrzymywać moduły w korzystnym punkcie pracy oraz ograniczać straty konwersji w zakresie przewidzianym przez producenta.
Jakie funkcje pełni falownik?
Zamiana DC na AC jest funkcją podstawową, ale nie jedyną. Współczesny falownik stale mierzy napięcie i prąd po stronie modułów, obserwuje parametry sieci oraz rejestruje energię. Może przekazywać dane do portalu lub aplikacji, dzięki czemu właściciel widzi produkcję i komunikaty urządzenia. Zakres monitoringu zależy od modelu, dodatkowego licznika energii i sposobu komunikacji.
MPPT – śledzi punkt mocy maksymalnej modułów i dopasowuje ich obciążenie do zmiennych warunków.
Synchronizacja z siecią – dopasowuje przebieg wyjściowy do napięcia i częstotliwości w punkcie przyłączenia.
Nadzór – zbiera dane o pracy i sygnalizuje wybrane błędy po stronie DC, AC lub komunikacji.
Zabezpieczenia – reaguje na parametry wykraczające poza dopuszczony zakres i w określonych sytuacjach odłącza instalację.
Sterowanie przepływem energii – w odpowiednio wyposażonym systemie współpracuje z licznikiem, magazynem energii lub układem ograniczającym oddawanie energii do sieci.
Falownik przyłączony do sieci nie działa według dowolnych ustawień. Unijne przepisy ustanawiają wspólne wymagania dla przyłączania jednostek wytwórczych, a polski proces potwierdzania zgodności opiera się na certyfikatach urządzeń i wymaganiach operatorów.[2] PTPiREE opisuje warunki wykorzystywania certyfikatów oraz zakres informacji, które mają potwierdzać zgodność urządzenia z wymaganiami sieciowymi.[3]
Uwaga
Nie zmieniaj samodzielnie kraju pracy, progów napięciowych ani nastaw zabezpieczeń, aby zatrzymać wyłączanie falownika. Nieprawidłowe ustawienia mogą naruszyć warunki przyłączenia i osłabić ochronę instalacji. Komunikaty o sieci trzeba zestawić z pomiarami i wymaganiami operatora, a konfigurację powinna sprawdzić osoba z odpowiednimi kwalifikacjami.
Falownik nie jest tylko przetwornicą między panelami a gniazdkiem. To układ sterujący całym przepływem energii, dlatego jego zgodność z modułami, siecią i planowanym magazynem trzeba oceniać jako jeden system.
Paweł WięsakRedaktor naczelny · ekspert ds. rynku OZE
Rodzaje falowników fotowoltaicznych
Określenia spotykane w ofertach opisują różne cechy urządzenia. Falownik może być jednocześnie trójfazowy, stringowy i hybrydowy, ponieważ pierwsza nazwa dotyczy strony AC, druga sposobu podłączenia modułów, a trzecia współpracy z magazynem energii. Dlatego nie należy traktować tych nazw jak jednej listy wykluczających się wariantów.
Określenie
Co opisuje
Kiedy ma znaczenie
Jednofazowy
Oddaje energię do jednej fazy instalacji
Przy dopasowaniu urządzenia do warunków przyłączenia i rozdziału obciążeń
Trójfazowy
Współpracuje z trzema fazami instalacji
Przy doborze do układu elektrycznego budynku i wymagań operatora
Stringowy
Obsługuje jeden lub kilka łańcuchów modułów
Gdy trzeba dopasować liczbę wejść i trackerów MPPT do połaci dachu
Mikrofalownik
Przetwarza energię przy pojedynczym module lub małej grupie modułów
Przy złożonym zacienieniu lub układzie wymagającym pracy na poziomie modułu
Hybrydowy
Łączy funkcję falownika PV z obsługą zgodnego magazynu energii
Gdy system ma ładować i rozładowywać akumulator
Falownik hybrydowy a zasilanie awaryjne
Sama nazwa hybrydowy nie gwarantuje, że cały dom będzie działał podczas awarii sieci. Standardowy system sieciowy odłącza się po zaniku zasilania, aby nie tworzyć niekontrolowanej wyspy. Do pracy awaryjnej potrzebne są funkcja backup, prawidłowo wydzielone obwody, układ przełączający oraz konfiguracja przewidziana przez producenta. Dokumentacja systemów z automatycznym backupem pokazuje, że to urządzenie przełączające najpierw oddziela instalację domową od sieci, a dopiero potem falownik tworzy lokalne zasilanie.[4]
Jak czytać parametry falownika?
Dobór nie polega wyłącznie na porównaniu mocy falownika z mocą zapisaną przy modułach. Trzeba sprawdzić cały zakres pracy po stronie DC i AC. Liczą się napięcia łańcuchów w różnych temperaturach, dopuszczalny prąd wejściowy, liczba wejść i trackerów MPPT, moc wyjściowa, sposób przyłączenia faz, możliwość komunikacji oraz zgodność z wymaganiami sieci.
Zakres MPPT określa napięcia, przy których falownik może skutecznie prowadzić punkt pracy modułów.
Maksymalne napięcie i prąd DC wyznaczają granice, których projekt łańcuchów nie może przekroczyć.
Moc po stronie AC opisuje zdolność oddawania energii do instalacji i sieci.
Liczba MPPT ma znaczenie, gdy moduły pracują na połaciach o różnej orientacji, nachyleniu lub warunkach zacienienia.
Kompatybilność z magazynem wymaga sprawdzenia konkretnych modeli, napięć, protokołu komunikacyjnego i wersji oprogramowania.
Certyfikat sieciowy trzeba zweryfikować dla dokładnego modelu oraz wersji urządzenia, a nie tylko dla nazwy producenta.
Wskazówka
Przed porównaniem ofert poproś o kartę katalogową falownika, schemat stringów i nazwę dokładnego modelu modułów. Sprawdź, czy napięcia i prądy zaprojektowanych łańcuchów mieszczą się w granicach wejść falownika oraz czy osobne połacie dachu otrzymały właściwe trackery MPPT.
Eksploatacja i diagnostyka falownika
Falownik jest urządzeniem energoelektronicznym, dlatego podczas pracy wydziela ciepło. Miejsce montażu powinno odpowiadać instrukcji konkretnego modelu, zapewniać wymagane odstępy i nie blokować chłodzenia. Zabrudzone kratki, składowane przy obudowie przedmioty albo bezpośrednie nagrzewanie mogą pogarszać warunki pracy. Nie należy otwierać obudowy ani dotykać części DC, ponieważ napięcie może być obecne, gdy moduły są oświetlone.
Właściciel może regularnie porównywać produkcję z warunkami pogodowymi, sprawdzać komunikaty w aplikacji i oglądać urządzenie bez zdejmowania osłon. Pojedynczy spadek mocy nie oznacza awarii: przyczyną może być cień, chmury, wysoka temperatura modułów, ograniczenie sieciowe lub bieżące sterowanie. Powtarzający się kod błędu warto zapisać wraz z godziną i warunkami, a następnie sprawdzić jego znaczenie w instrukcji danego modelu.
Jeżeli falownik często rozłącza się z siecią, nie należy automatycznie uznawać go za uszkodzony. Trzeba rozróżnić błąd po stronie modułów, parametry sieci, przegrzewanie, problem komunikacji i usterkę samego urządzenia. Taka kolejność ogranicza ryzyko niepotrzebnej wymiany sprawnego falownika i pomaga przekazać instalatorowi konkretne dane do diagnostyki.
Najważniejsze wnioski
Falownik fotowoltaiczny przekształca energię z modułów w prąd użyteczny dla instalacji domowej i sieci, ale równocześnie steruje punktem pracy paneli, monitoruje parametry i realizuje wymagane funkcje ochronne. Przy wyborze trzeba patrzeć na zgodność elektryczną całego układu, warunki przyłączenia oraz planowaną współpracę z magazynem, a nie tylko na jedną wartość mocy.
Jeśli instalacja ma zapewniać zasilanie podczas awarii sieci, wymaganie to trzeba zapisać już na etapie projektu. Falownik hybrydowy, magazyn energii i funkcja backup opisują różne elementy rozwiązania. Dopiero ich zgodne połączenie z odpowiednią instalacją elektryczną tworzy system, który może bezpiecznie zasilać wybrane obwody lub cały budynek.
Powiązane hasła
Definicje pojęć, które pojawiły się w tej odpowiedzi.
Pytania z naszej bazy podobne tematycznie - rozszerzające temat:
Do czego służy MPPT w falowniku?
MPPT śledzi punkt mocy maksymalnej modułów i zmienia ich obciążenie tak, aby w danych warunkach pracowały w korzystnym punkcie charakterystyki. Osobne trackery pomagają obsłużyć łańcuchy pracujące w różnych warunkach, na przykład na połaciach o innej orientacji.
Czy falownik hybrydowy zawsze zapewnia prąd podczas awarii sieci?
Nie. Funkcja hybrydowa oznacza możliwość współpracy z magazynem energii, ale zasilanie awaryjne wymaga także obsługi backupu, właściwego układu przełączającego, zgodnego magazynu i odpowiednio wykonanej instalacji. Zakres zasilanych obwodów zależy od projektu systemu.
Czym różni się falownik jednofazowy od trójfazowego?
Różnica dotyczy strony AC i sposobu połączenia z instalacją budynku. Falownik jednofazowy oddaje energię do jednej fazy, a trójfazowy współpracuje z trzema. Wybór wynika z projektu, warunków przyłączenia, mocy i układu odbiorników.
Czy falownik magazynuje energię z paneli?
Nie. Falownik przetwarza energię i może sterować jej przepływem, ale nie jest magazynem. W systemie hybrydowym energia jest przechowywana w osobnym akumulatorze zgodnym z falownikiem i jego systemem zarządzania.
