Gdzie montuje się pompę cyrkulacyjną?

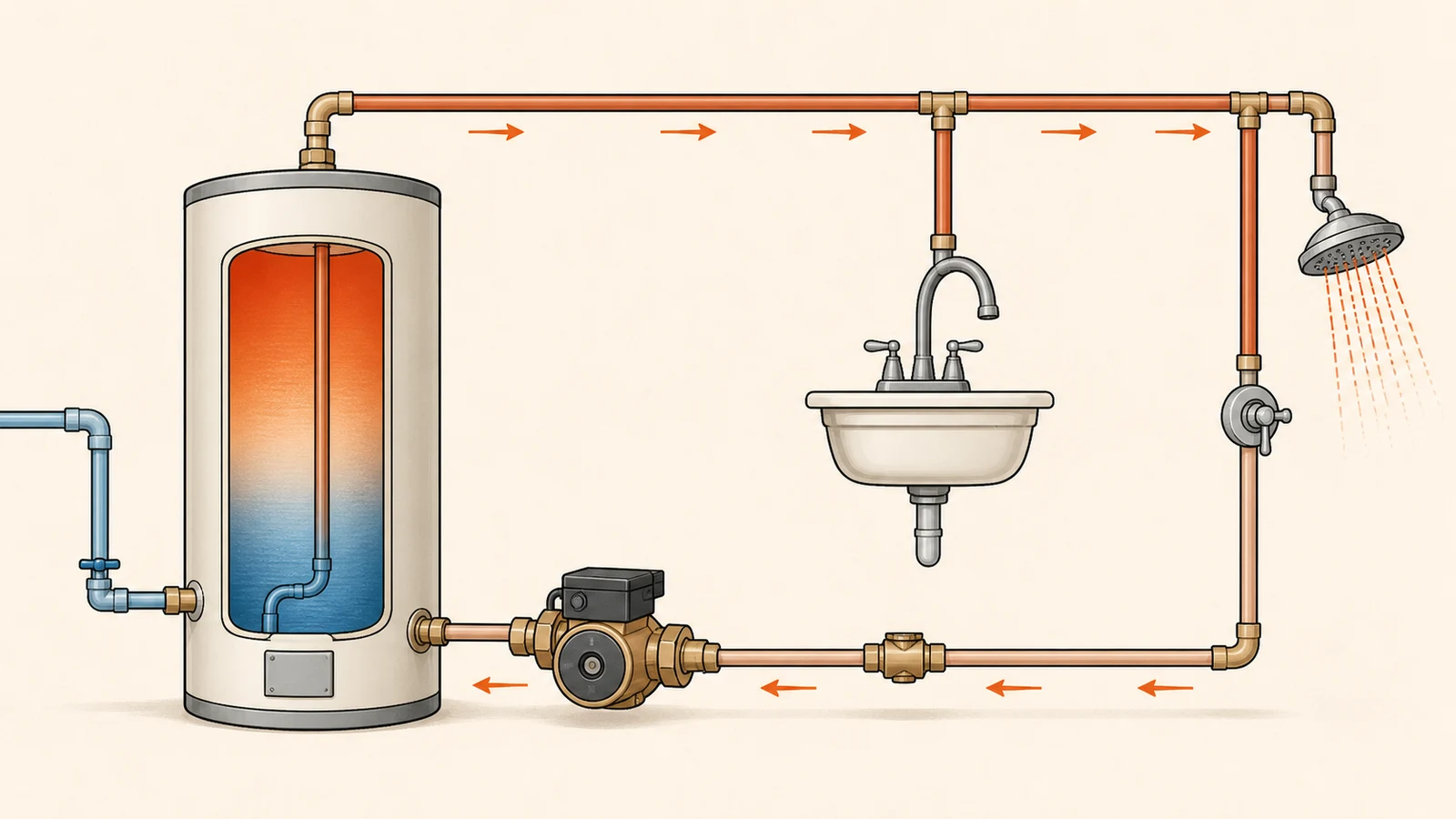

Miejsce pompy w schemacie cyrkulacji CWU

Przewód ciepłej wody wychodzi z zasobnika i prowadzi do baterii, pryszniców oraz innych punktów poboru. W pobliżu końca instalacji odgałęzia się przewód powrotny. To właśnie na nim montuje się pompę cyrkulacyjną. Strzałka na korpusie powinna wskazywać kierunek od instalacji do zasobnika, ponieważ takim torem wraca woda w pętli.

Dokumentacja montażowa Grundfos COMFORT wskazuje przewód powrotny jako miejsce pracy pompy i wymaga obecności zaworu odcinającego oraz zaworu zwrotnego. Dla wariantów z regulacją temperaturową producent określa także minimalny odstęp od podgrzewacza, dlatego określenie „blisko zasobnika” nie oznacza montażu bezpośrednio na jego króćcu.^[1] Zawsze pierwszeństwo ma instrukcja konkretnego modelu oraz schemat producenta zasobnika.

Dlaczego pompa jest zwykle przy zasobniku?

Umieszczenie pompy w pomieszczeniu technicznym porządkuje armaturę, zasilanie elektryczne i sterowanie w jednym dostępnym miejscu. Ułatwia też sprawdzenie, czy powrót cyrkulacji został podłączony do prawidłowego króćca. Lokalizacja ma pozostawić miejsce na obsługę połączeń, zamknięcie zaworów i ewentualny demontaż urządzenia.

Bliskość zasobnika nie rozwiązuje jednak błędnego przebiegu rur. Jeżeli powrót nie zaczyna się przy końcu instalacji, w odległej gałęzi nadal może pozostawać wychłodzona woda. W instalacji rozgałęzionej trzeba również zadbać o zrównoważenie przepływów, aby najkrótsza pętla nie przejmowała całego obiegu. Grundfos wprost wskazuje zawory równoważące i zrównoważenie hydrauliczne jako wymagania dla układu z odgałęzieniami.^[1]

Kierunek i pozycja montażu pompy

Kierunek przepływu wyznacza strzałka odlana lub nadrukowana na korpusie. Nie należy ustalać go na podstawie położenia przewodu elektrycznego albo wyglądu panelu sterującego. Woda ma przepływać przez pompę w stronę zasobnika. Zawór zwrotny musi być ustawiony w tym samym kierunku, inaczej zamknie przepływ zamiast chronić pętlę.

Dopuszczalna orientacja korpusu i głowicy zależy od konstrukcji modelu. Instrukcja Wilo-Star-Z NOVA każe wybrać wyłącznie jedną z pokazanych pozycji montażowych, zachować kierunek strzałki, zapewnić łatwy dostęp oraz przepłukać rurociąg przed założeniem urządzenia. Ten sam dokument wskazuje, że w wersji podstawowej zawór odcinający i zwrotny trzeba dodać osobno, a w wybranych wariantach są już częścią zestawu.^[2]

Co sprawdzić przed wpięciem pompy?

Najpierw trzeba potwierdzić, że zasobnik lub podgrzewacz ma przewidziany króciec cyrkulacji i że wskazana rura rzeczywiście jest powrotem z instalacji CWU. Podłączenie do przypadkowego króćca może zaburzyć warstwowy układ temperatury w zbiorniku albo stworzyć przepływ inny niż zakładany przez producenta.

• Przeznaczenie urządzenia – pompa musi być dopuszczona do wody użytkowej. Nie należy zastępować jej pompą przeznaczoną wyłącznie do instalacji CO.
• Armatura – sprawdź zawór odcinający, zawór zwrotny i kierunek każdego elementu.
• Czystość instalacji – przed montażem usuń z rur pozostałości po obróbce i płukaniu, które mogłyby dostać się do wirnika.
• Dostęp serwisowy – nie chowaj pompy za stałą zabudową ani w miejscu narażonym na zalanie.
• Zasilanie i sterowanie – przyłącze elektryczne oraz sposób załączania muszą być zgodne z instrukcją pompy.
• Izolacja – przewody ciepłej wody i cyrkulacji trzeba zaizolować, nie zasłaniając elementów urządzenia, których producent nie pozwala izolować.

Producent Wilo opisuje model Star-Z NOVA jako pompę przeznaczoną wyłącznie do wody pitnej i zastrzega wykonanie montażu przez wykwalifikowany personel, a przyłącza elektrycznego przez elektryka.^[2] To dobra zasada rozdziału odpowiedzialności: użytkownik może rozpoznać schemat i przygotować dane, ale szczelność, zabezpieczenia i zasilanie powinny zostać sprawdzone fachowo.

Izolacja i sterowanie cyrkulacją

Pompa zamontowana we właściwym miejscu nie gwarantuje jeszcze oszczędnej pracy. Cyrkulacja przenosi ciepło wzdłuż całej pętli, więc niezaizolowane rury oddają je do przegród i pomieszczeń. Rozporządzenie w sprawie warunków technicznych wymaga utrzymania strat na przesyle CWU i w przewodach cyrkulacyjnych na racjonalnie niskim poziomie oraz wskazuje wymagania dla izolacji cieplnej.^[3]

Te same przepisy wymagają stałego obiegu w określonych instalacjach budynków innych niż jednorodzinne, zagrodowe i rekreacji indywidualnej, także na odcinkach prowadzących do punktów poboru, gdy ich objętość wewnętrzna przekracza 3 dm³.^[3] W domu jednorodzinnym samo istnienie pompy nie oznacza natomiast, że musi ona działać bez przerwy. Harmonogram, sterowanie temperaturą lub tryb adaptacyjny dobiera się do sposobu korzystania z wody i możliwości konkretnego urządzenia.

Najczęstsze błędy montażowe

• Pompa na zasilaniu zamiast na powrocie – urządzenie nie pracuje wtedy w typowym schemacie przewidzianym dla pętli z dedykowanym powrotem.
• Odwrócona strzałka – pompa próbuje tłoczyć wodę przeciwnie do założonego kierunku obiegu.
• Brak zaworu zwrotnego – po zatrzymaniu pompy może pojawić się niepożądany przepływ wynikający z różnic ciśnienia i pracy innych elementów instalacji.
• Brak możliwości odcięcia – prosta obsługa urządzenia wymaga wtedy opróżnienia większej części instalacji.
• Pompa w najniższym, niedostępnym zakamarku – utrudnia kontrolę szczelności, obsługę armatury i wymianę.
• Niezaizolowana pętla – cyrkulacja zwiększa wtedy straty ciepła niezależnie od tego, czy sama pompa jest energooszczędna.

Przed odbiorem instalacji warto przejść całą drogę przepływu: od wyjścia ciepłej wody z zasobnika, przez najdalsze punkty poboru, do przewodu powrotnego i pompy. Dopiero potem sprawdza się sterowanie. Taka kolejność pozwala oddzielić błąd hydrauliczny od błędu ustawień.

Podsumowanie miejsca montażu

Pompa cyrkulacyjna trafia na dedykowany przewód powrotny CWU, zwykle w pomieszczeniu z zasobnikiem lub podgrzewaczem. Strzałka na korpusie wskazuje przepływ w stronę urządzenia podgrzewającego wodę. Wokół pompy trzeba przewidzieć armaturę zgodną ze schematem producenta, prawidłową orientację, dostęp serwisowy i bezpieczne zasilanie.

Jeżeli instalacja ma kilka gałęzi, sama lokalizacja pompy nie wystarczy – potrzebne jest również zrównoważenie przepływów. Po montażu znaczenie mają izolacja przewodów i sposób sterowania, bo komfort szybkiego dostępu do ciepłej wody nie powinien oznaczać niekontrolowanych strat ciepła przez całą dobę.
