Czy pompa cyrkulacyjna chodzi cały czas?

Jak działa cyrkulacja CWU?

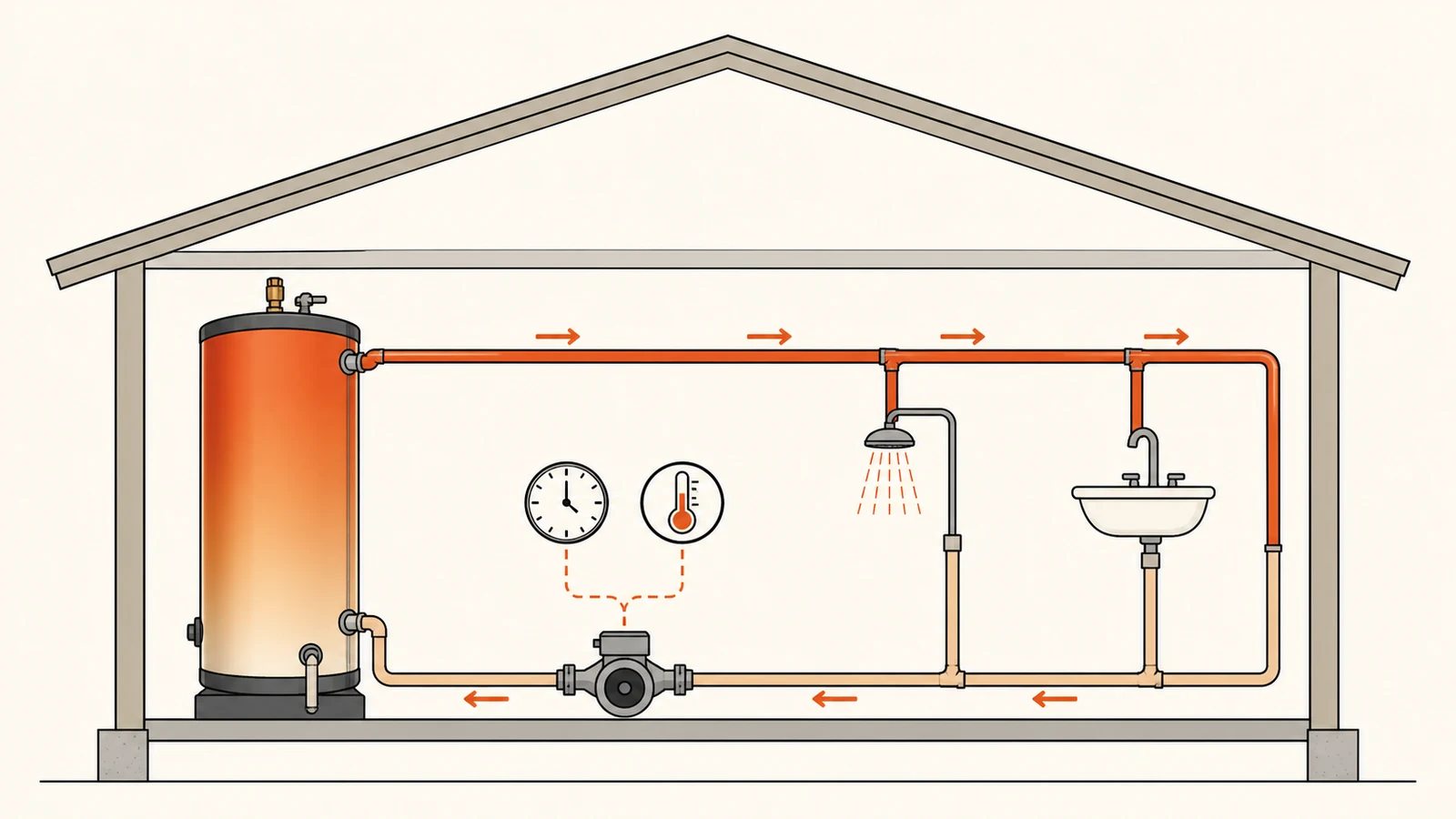

Pompa cyrkulacyjna wymusza przepływ ciepłej wody od zasobnika przez przewód zasilający i z powrotem przewodem cyrkulacyjnym. Gdy pętla jest rozgrzana, po otwarciu baterii do odległego punktu poboru szybciej dociera ciepła woda. Bez cyrkulacji woda stojąca w długim przewodzie stygnie i najpierw musi wypłynąć.

Komfort ma jednak koszt energetyczny. Podczas pracy ciepło ucieka z przewodów do otoczenia, a źródło ciepła musi uzupełnić tę stratę. Sama pompa również pobiera energię elektryczną. Opracowanie techniczne Caleffi wskazuje, że wielkość strat zależy między innymi od długości pętli i izolacji przewodów, a izolacja wyraźnie ogranicza oddawanie ciepła.^[1]

To dlatego ciągła praca nie jest automatycznie najlepszym ustawieniem. Jeżeli domownicy nie korzystają z ciepłej wody przez dużą część dnia albo w nocy, rozgrzana pętla może wtedy nie dawać żadnej odczuwalnej korzyści. Najpierw warto sprawdzić, czy rury zasilające i powrotne są zaizolowane oraz czy pompa nie pracuje poza porami poboru.

Tryby pracy pompy cyrkulacyjnej

Źródłowy artykuł rozróżnia pracę ciągłą, cykliczną i automatyczną. W praktyce automatykę warto podzielić jeszcze na sterowanie temperaturą oraz sterowanie na żądanie, bo każde z nich inaczej rozpoznaje moment uruchomienia pompy.

Sterowanie temperaturą i na żądanie

Sterowanie na żądanie uruchamia cyrkulację dopiero po sygnale, dlatego ogranicza działanie pompy w okresach bez poboru. Materiał U.S. Department of Energy wskazuje sterowanie inicjowane zapotrzebowaniem jako preferowany sposób obsługi domowej pętli cyrkulacyjnej.^[2]

W sterowaniu temperaturowym pompa nie musi pracować stale z jednakową wydajnością. Przykładem jest tryb regulacji opisany przez Wilo, w którym pompa dostosowuje pracę na podstawie temperatury wody wracającej do zasobnika.^[3] Nie oznacza to jednak, że każdy istniejący model ma taki czujnik lub taki sam algorytm. Ustawienia trzeba odczytać z instrukcji konkretnej pompy albo sterownika.

Jak ustawić czas pracy pompy w domu?

Ustawianie pompy cyrkulacyjnej warto potraktować jak krótką regulację, a nie jednorazowe zgadywanie. Celem jest rozgrzanie pętli przed poborem i ograniczenie pracy wtedy, gdy nikt z ciepłej wody nie korzysta.

1. Sprawdź sposób sterowania. Ustal, czy pompa ma własny zegar, czujnik temperatury, tryb uczenia, czy jest podłączona do zewnętrznego sterownika.
2. Przeczytaj instrukcję. Nazwy trybów i zachowanie po zaniku zasilania różnią się między modelami. Nie zakładaj, że symbol zegara zawsze oznacza ten sam program.
3. Zacznij od rzeczywistych okresów poboru. Ustaw pracę przed porannym i wieczornym korzystaniem z CWU, jeżeli właśnie wtedy domownicy jej potrzebują. Osobny harmonogram weekendowy ma sens tylko wtedy, gdy rytm dnia faktycznie się zmienia.
4. Sprawdź najdalszy punkt poboru. Po uruchomieniu programu oceń, czy ciepła woda dociera tam w akceptowalnym czasie. Jeżeli nie, skoryguj początek okna albo sprawdź przepływ i stan instalacji.
5. Wyłącz zbędne okresy. Jeżeli rura powrotna pozostaje ciepła w porze, gdy nikt nie korzysta z CWU, harmonogram prawdopodobnie utrzymuje obieg bez korzyści dla domowników.

Przy sterowaniu temperaturą sama wartość na ekranie nie mówi jeszcze, jaka temperatura występuje w najdalszym punkcie pętli. Liczy się położenie czujnika, izolacja przewodów i zrównoważenie przepływu. Jeśli instalacja ma kilka gałęzi, jedna z nich może nagrzewać się szybciej od pozostałych, dlatego ocena tylko przy zasobniku bywa myląca.

Dom jednorodzinny a inne budynki

Odpowiedź na pytanie o pracę ciągłą zależy również od rodzaju budynku. Polskie warunki techniczne wymagają zapewnienia stałego obiegu w instalacji ciepłej wody w określonych budynkach, ale wyłączają z tej reguły budynki jednorodzinne, zagrodowe i rekreacji indywidualnej. Przepisy wymagają jednocześnie utrzymania strat ciepła w przewodach cyrkulacyjnych na racjonalnie niskim poziomie i odpowiedniej izolacji.^[4]

To ważne rozróżnienie. W domu jednorodzinnym można zwykle dopasować harmonogram do potrzeb mieszkańców. W budynku wielorodzinnym, hotelu, placówce albo innym obiekcie zarządzanym wyłączenie pompy nie jest wyłącznie prywatną decyzją o oszczędzaniu. Trzeba uwzględnić projekt instalacji, wymagania sanitarne, sposób równoważenia i obowiązki zarządcy.

Jak ograniczyć straty bez utraty komfortu?

Sam harmonogram nie naprawi źle wykonanej pętli. Jeżeli przewody są niezaizolowane, pompa ma zbyt duży przepływ albo zawór zwrotny nie działa poprawnie, nawet krótka praca może być mniej efektywna niż powinna. Warto więc potraktować sterowanie jako jeden z elementów porządkowania całej instalacji CWU.

• Zaizoluj przewód zasilający i powrotny. Ograniczenie ucieczki ciepła wydłuża czas, przez który pętla pozostaje użytecznie ciepła po wyłączeniu pompy.
• Dopasuj program do obecności domowników. Tryb wakacyjny albo wyłączenie zaplanowanych okien podczas dłuższej nieobecności zapobiega pracy według nieaktualnego rytmu dnia.
• Sprawdź kierunek przepływu i zawór zwrotny. Nieprawidłowy montaż może zakłócić obieg albo wywołać przepływ w niepożądanym kierunku.
• Nie ustawiaj wydajności na zapas. Przepływ ma wynikać z potrzeb pętli. Zbyt wysoka nastawa nie usuwa strat z rur i może pogarszać warunki pracy instalacji.
• Używaj pompy przeznaczonej do wody użytkowej. Pompa cyrkulacyjna CWU styka się z wodą przeznaczoną do spożycia, dlatego nie należy zastępować jej dowolną pompą obiegową do instalacji grzewczej.

Jeżeli po zmianie harmonogramu ciepła woda nadal długo nie dociera do najdalszego kranu, przyczyna może leżeć poza sterownikiem. Do sprawdzenia pozostają zapowietrzenie, drożność, zawór zwrotny, wydajność pompy, błędne podłączenie lub brak równoważenia. W takiej sytuacji dalsze wydłużanie czasu pracy tylko maskuje problem.

Kiedy zostawić pracę ciągłą?

Praca ciągła może być uzasadniona, gdy ciepła woda jest pobierana nieregularnie przez cały okres użytkowania budynku, wymagania obiektu przewidują stały obieg albo zastosowane sterowanie nie zapewnia właściwej temperatury w odległych punktach. Decyzja powinna wtedy wynikać z projektu i pomiarów, a nie z założenia, że każda pompa cyrkulacyjna musi działać bez przerwy.

W typowym domu najrozsądniejszy punkt wyjścia to program odpowiadający rytmowi mieszkańców, dobrze zaizolowana pętla i kontrola komfortu w najdalszym punkcie. Gdy dom przechodzi większą modernizację, ustawienia cyrkulacji warto rozpatrywać razem ze źródłem ciepła, zasobnikiem, izolacją przewodów i planowanymi zmianami sposobu korzystania z budynku.

Podsumowanie

Pompa cyrkulacyjna nie musi chodzić cały czas w domu jednorodzinnym. Praca ciągła maksymalizuje gotowość ciepłej wody, ale podtrzymuje też straty ciepła z pętli. Program czasowy sprawdza się przy przewidywalnym rytmie dnia, sterowanie na żądanie przy nieregularnym poborze, a regulacja temperaturowa wtedy, gdy przewiduje ją pompa lub sterownik.

Dobre ustawienie zapewnia komfort w najdalszym punkcie poboru i wyłącza pompę w okresach bez potrzeby. Jeżeli nie da się osiągnąć obu celów, trzeba sprawdzić izolację, przepływ i wykonanie pętli zamiast bez końca wydłużać harmonogram.
