Do czego służy pompa cyrkulacyjna?

Jak działa pompa cyrkulacyjna w instalacji CWU?

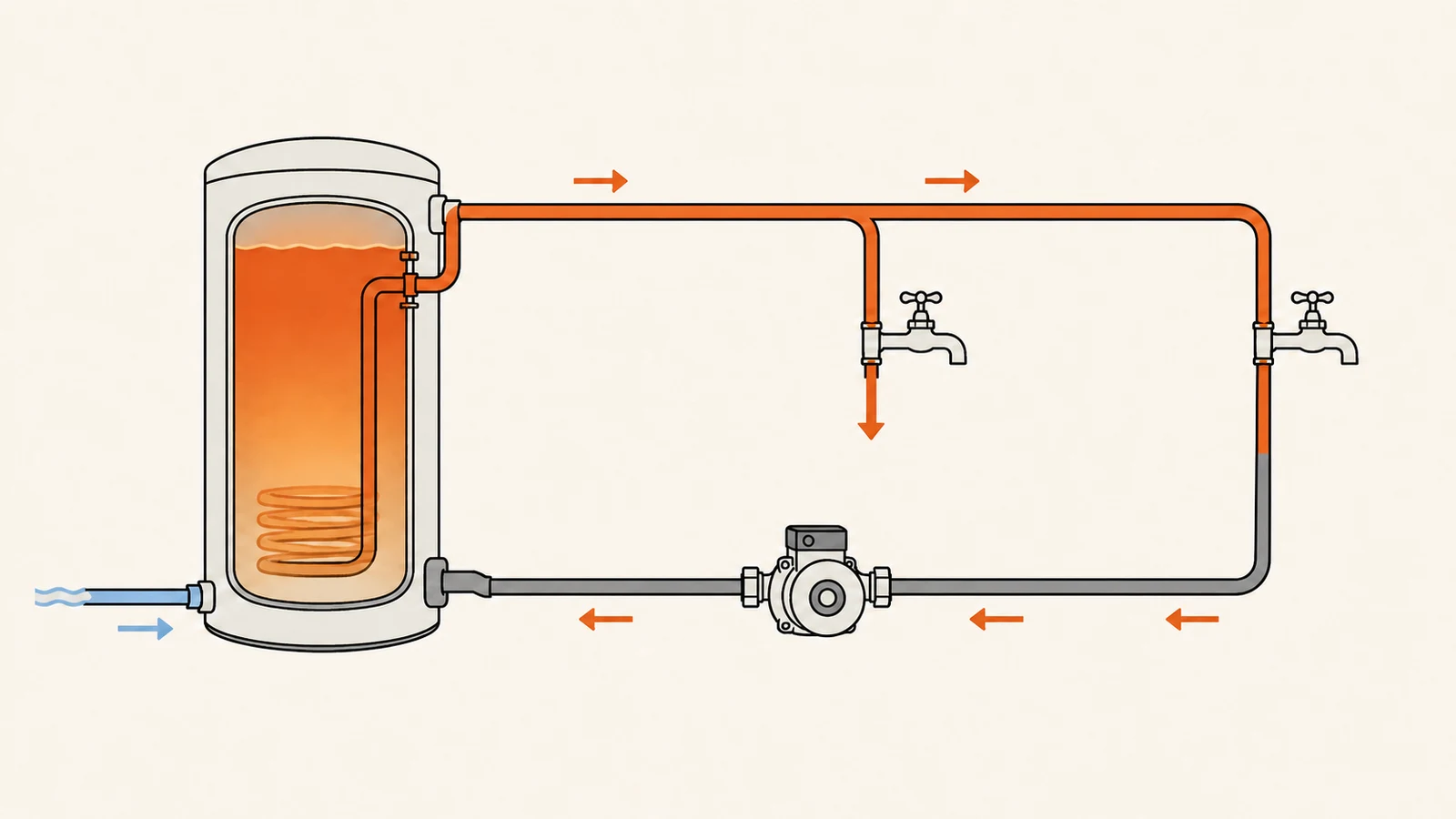

Typowa instalacja z cyrkulacją ma przewód ciepłej wody prowadzący od źródła do punktów poboru oraz osobny przewód powrotny. Pompa jest elementem tej pętli. Wytwarza niewielką różnicę ciśnień, która wymusza przepływ wody przez przewód zasilający i jej powrót do zasobnika. Kiedy użytkownik odkręca kran, ciepła woda znajduje się już blisko armatury, zamiast dopiero rozpoczynać drogę od źródła.

Co daje pompa cyrkulacyjna?

Najważniejszą korzyścią jest krótsze oczekiwanie na ciepłą wodę w punkcie oddalonym od źródła. Bez cyrkulacji trzeba najpierw spuścić wodę, która po poprzednim użyciu pozostała w rurze i zdążyła się wychłodzić. W pętli cyrkulacyjnej ta woda wraca do źródła, a przewód do kranu pozostaje przygotowany do kolejnego poboru.

• Większy komfort – szczególnie w łazience lub kuchni położonej daleko od zasobnika.
• Mniej wody spuszczanej bez użycia – użytkownik nie musi czekać, aż z przewodu odpłynie wychłodzona porcja.
• Przewidywalne działanie instalacji – poprawnie sterowana pętla może być aktywna w porach, w których domownicy zwykle korzystają z CWU.

Korzyści nie są jednak darmowe energetycznie. Rury oddają ciepło do otoczenia przez cały czas, gdy krąży w nich ciepła woda, a źródło musi uzupełniać tę stratę. Pompa pobiera również energię elektryczną. Dlatego ocenę rozwiązania warto oprzeć na długości przewodów, ich izolacji, rozkładzie punktów poboru i rytmie korzystania z wody, a nie na samym założeniu, że cyrkulacja zawsze poprawia instalację.

Gdzie cyrkulacja CWU ma sens?

Pompa cyrkulacyjna jest najbardziej użyteczna tam, gdzie centralne źródło przygotowuje wodę dla wielu oddalonych punktów poboru. Może to być rozległy dom jednorodzinny, budynek wielorodzinny, hotel lub inny obiekt z długą siecią CWU. Im dłuższa droga od zasobnika do kranu i im więcej wody mieści przewód, tym wyraźniej użytkownik odczuwa czas oczekiwania po rozpoczęciu poboru.

W polskich warunkach technicznych obowiązek stałego obiegu dotyczy budynków innych niż jednorodzinne, zagrodowe i rekreacji indywidualnej, również na wskazanych w przepisie odcinkach prowadzących do punktów czerpalnych. Ten sam przepis określa wymagania temperaturowe dla instalacji ciepłej wody.^[1] W domu jednorodzinnym zasadność cyrkulacji trzeba więc ocenić indywidualnie, uwzględniając układ budynku i sposób korzystania z CWU.

W małym domu z krótkimi przewodami komfort może być wystarczający bez dodatkowej pętli. Ministerialny poradnik dotyczący efektywności energetycznej zaleca eliminowanie przewodów cyrkulacyjnych w małych instalacjach i wskazuje straty ciepła jako ujemną stronę cyrkulacji.^[2] Nie oznacza to zakazu stosowania pompy, lecz potrzebę porównania realnej korzyści z kosztem utrzymywania ciepłych rur.

Bilans komfortu i strat ciepła

Cyrkulacja zamienia część strat wody na większe zużycie energii. Bez pętli wychłodzona woda z przewodu trafia do odpływu podczas oczekiwania. Z działającą pętlą woda wraca do źródła, ale po drodze oddaje ciepło przez ścianki rur. Źródło musi ją ponownie dogrzać, a pompa musi wykonać pracę potrzebną do utrzymania przepływu.

Przepisy wymagają utrzymywania strat na przesyle CWU i w przewodach cyrkulacyjnych na racjonalnie niskim poziomie oraz odnoszą izolację tych przewodów do wymagań załącznika do rozporządzenia.^[1] W praktyce izolacja nie jest dodatkiem poprawiającym estetykę, lecz podstawowym elementem całego rozwiązania. Niezaizolowana pętla szybciej wychładza wodę i częściej wymusza ponowne uruchamianie źródła.

Czy pompa cyrkulacyjna musi pracować cały czas?

Nie każda domowa instalacja wymaga całodobowej pracy. Jeżeli pobór ciepłej wody ma powtarzalny rytm, sterowanie może ograniczyć działanie pompy do okresów rzeczywistego zapotrzebowania. Spotyka się sterowanie czasowe, temperaturowe, uruchamianie na żądanie oraz układy łączące kilka sygnałów. Wybór sposobu powinien pasować do źródła CWU i hydrauliki instalacji.

• Program czasowy – uruchamia obieg w ustalonych porach korzystania z łazienki i kuchni.
• Sterowanie temperaturą – reaguje na stan wody w przewodzie powrotnym zgodnie z ustawieniami układu.
• Uruchamianie na żądanie – włącza pompę po sygnale użytkownika lub automatyki.

Wyłączenie pompy nie usuwa strat całkowicie, bo nagrzane przewody nadal stygną. Może jednak ograniczyć czas, w którym instalacja aktywnie podtrzymuje obieg. Harmonogram nie powinien być kopiowany z innego domu bez sprawdzenia, kiedy i gdzie domownicy rzeczywiście pobierają wodę.

Pompa cyrkulacyjna a pompa obiegowa

Oba urządzenia wymuszają przepływ, ale pracują w innych instalacjach. Pompa cyrkulacyjna obsługuje wodę użytkową w pętli CWU. Pompa obiegowa zapewnia przepływ czynnika grzewczego w instalacji CO, na przykład między źródłem ciepła a grzejnikami lub ogrzewaniem podłogowym. Nazw nie należy stosować zamiennie.

Przy zakupie trzeba sprawdzić przeznaczenie urządzenia, materiały części mających kontakt z wodą, parametry pracy i sposób przyłączenia. Podobny wygląd korpusu nie oznacza, że pompa do CO nadaje się do CWU.

Co sprawdzić przed montażem?

Najważniejsze jest istnienie kompletnej trasy powrotnej od końca instalacji CWU do źródła. Pompa zamontowana na przypadkowym odcinku przewodu nie stworzy cyrkulacji, jeśli woda nie ma którędy wrócić. W nowym domu pętlę warto uwzględnić przed zamknięciem bruzd i zabudów. W istniejącym budynku wykonanie przewodu powrotnego może oznaczać ingerencję w wykończone pomieszczenia.

Projekt lub ocena instalacji powinny objąć także miejsce montażu, kierunek przepływu, zawory odcinające i zwrotne, odpowietrzenie, izolację oraz zgodność sterowania z urządzeniem przygotowującym CWU. Po uruchomieniu warto sprawdzić, czy ciepła woda dociera do najdalszego punktu zgodnie z oczekiwaniem i czy pompa nie działa poza potrzebnymi porami.

Cyrkulacja jest tylko jednym elementem systemu przygotowania ciepłej wody. Jej praca zależy od źródła, zasobnika, układu rur, automatyki oraz sposobu użytkowania domu. Dlatego modernizację warto planować jako całość: najpierw ograniczyć niepotrzebne straty, potem ustalić sterowanie, a dopiero na tej podstawie oceniać urządzenia.

Czy warto mieć pompę cyrkulacyjną?

Pompa cyrkulacyjna ma sens, gdy odległość od źródła powoduje odczuwalne oczekiwanie na ciepłą wodę, a instalacja posiada lub może otrzymać prawidłowo wykonaną pętlę powrotną. Dobrze dobrane sterowanie i izolacja pomagają połączyć komfort z ograniczeniem strat. W małej, zwartej instalacji dodatkowy obieg może nie przynieść korzyści uzasadniającej jego wykonanie i eksploatację.

Odpowiedź zależy więc nie od samego typu źródła ciepła, lecz od geometrii przewodów i sposobu używania CWU. Pompa nie wytwarza ciepła. Przenosi wodę w pętli po to, aby była dostępna bliżej kranu wtedy, gdy jest potrzebna.
