Jak działa płaszczyznowe ogrzewanie ścienne?

Na czym polega ogrzewanie płaszczyznowe ścienne?

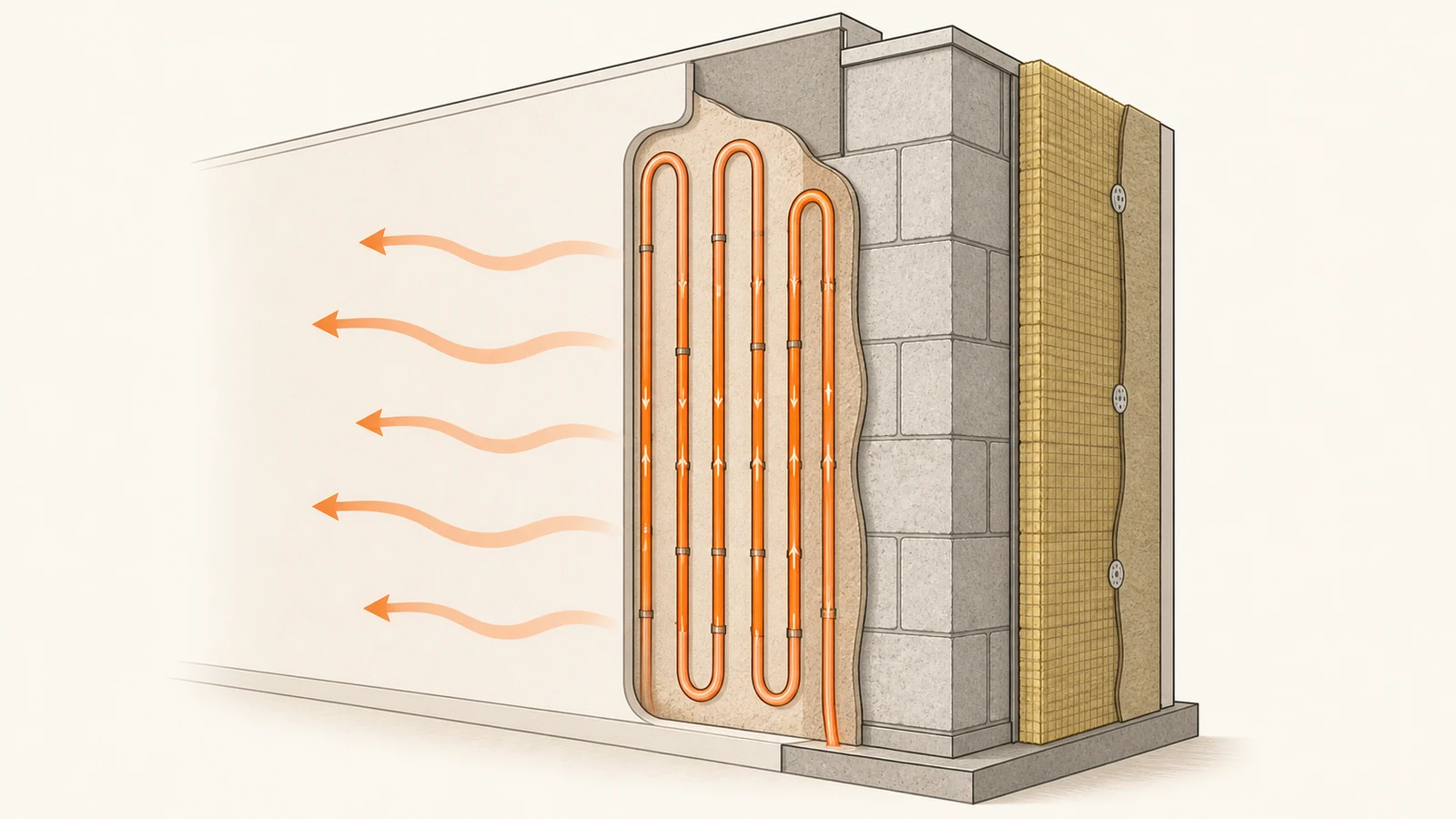

W systemie wodnym czynnik grzewczy przepływa od źródła ciepła przez rozdzielacz do pętli ułożonych na ścianie. Ciepło przechodzi kolejno przez ściankę rury, tynk albo płytę systemową i warstwę wykończeniową. Po rozgrzaniu ściana staje się powierzchnią grzejną. Woda wraca następnie do źródła ciepła, a obieg powtarza się zgodnie z pracą pompy obiegowej i automatyki.

Rury mogą zostać zatopione w warstwie tynku w systemie mokrym albo fabrycznie zintegrowane z płytami przeznaczonymi do suchej zabudowy. Dokumentacja systemów Uponor pokazuje oba warianty oraz podkreśla potrzebę dobrania konstrukcji i izolacji już na etapie projektu.^[1]

W wariancie elektrycznym nie ma rozdzielacza, wody ani pętli połączonych ze źródłem ciepła. Prąd przepływa przez przewód oporowy, który zamienia energię elektryczną w ciepło. Producent mat przeznaczonych do ścian opisuje przewody zamocowane do siatki, układane pod warstwą kleju lub tynku i sterowane termostatem.^[2]

Jak ogrzana ściana oddaje ciepło?

Promieniowanie cieplne zachodzi między powierzchniami o różnej temperaturze. Ogrzana ściana przekazuje energię w kierunku chłodniejszych przegród, wyposażenia i osób znajdujących się w pomieszczeniu. Te elementy również uczestniczą później w wymianie ciepła. Jednocześnie powietrze stykające się ze ścianą ogrzewa się i unosi, więc konwekcja nie znika, lecz nie jest skupiona wokół małego, bardzo ciepłego odbiornika.

Duża powierzchnia pozwala rozłożyć przekazywanie ciepła na większym obszarze. Nie oznacza to jednak, że każda ogrzana ściana pokryje zapotrzebowanie dowolnego pomieszczenia. Wynik zależy od strat przez przegrody i wentylację, dostępnego pola grzejnego, konstrukcji systemu, temperatury powierzchni oraz oporu warstw, przez które ciepło musi przeniknąć.

Od czego zależy skuteczność ogrzewania ściennego?

Pierwszym warunkiem jest prawidłowy bilans cieplny. Projektant zestawia zapotrzebowanie pomieszczenia z możliwą do uzyskania mocą aktywnej ściany. Jeśli wolnego pola jest za mało, system może wymagać drugiej płaszczyzny grzejnej albo współpracy z innym odbiornikiem. Dlatego rozmieszczenie szaf, zabudowy kuchennej, obrazów i uchwytów powinno być znane przed wyznaczeniem tras przewodów.

Drugim warunkiem jest ograniczenie strat na zewnątrz. Przy ogrzewaniu umieszczonym na ścianie zewnętrznej trzeba sprawdzić układ warstw przegrody, stan izolacji i ryzyko kondensacji. Aktualne warunki techniczne wskazują dla ścian zewnętrznych ogrzewanych pomieszczeń graniczną wartość współczynnika przenikania ciepła U równą 0,20 W/(m²·K), z zastrzeżeniami opisanymi w rozporządzeniu.^[3] W istniejącym budynku samo odczytanie U nie zastępuje oceny całej przegrody.

Trzecim warunkiem jest niewielki opór po stronie pomieszczenia. Gruba okładzina, warstwa materiału izolacyjnego od wewnątrz albo szczelnie dosunięty wysoki mebel utrudniają oddawanie ciepła. Rodzaj tynku, kleju, płyty i farby trzeba więc sprawdzić w dokumentacji konkretnego systemu. Dotyczy to również późniejszych remontów, gdy na ścianę trafia nowa okładzina.

Projekt, montaż i uruchomienie systemu

Projekt ogrzewania ściennego powinien łączyć część budowlaną, hydrauliczną albo elektryczną oraz plan wnętrza. W wersji wodnej trzeba dobrać długości pętli, przepływy, średnice przewodów, rozdzielacz i sposób regulacji. W wersji elektrycznej potrzebne są odpowiednie zabezpieczenia, czujniki i termostat, a podłączenie oraz sprawdzenie obwodu powinien wykonać kompetentny elektryk zgodnie z instrukcją producenta.^[2]

1. Najpierw oblicza się zapotrzebowanie na ciepło i wybiera ściany, które mogą pozostać aktywne.
2. Następnie wyznacza się trasy rur lub mat, strefy bez przewodów oraz miejsca czujników i przyłączy.
3. Podłoże przygotowuje się zgodnie z technologią systemu, a przewody mocuje bez załamań i przypadkowych skrzyżowań.
4. Przed zakryciem wykonuje się wymagane próby oraz dokumentuje przebieg instalacji.
5. Po nałożeniu i wyschnięciu warstw wykończeniowych system uruchamia się według procedury producenta, a regulację dopasowuje do poszczególnych pomieszczeń.

Zalety i ograniczenia ogrzewania ściennego

W porównaniu z ogrzewaniem podłogowym system ścienny pozostawia podłogę niezależną od instalacji i może być przydatny tam, gdzie nie wolno zwiększyć jej wysokości. Traci jednak część powierzchni po ustawieniu zabudowy. W porównaniu z klasycznym grzejnikiem zapewnia większą płaszczyznę wymiany ciepła, ale jest trudniejszy do zmiany po zakończeniu tynkowania.

Decyzji nie warto podejmować wyłącznie na podstawie rodzaju źródła ciepła. Najpierw należy ocenić stan izolacji, straty pomieszczeń i planowane wykorzystanie ścian, a dopiero później dobrać system, parametry zasilania i sterowanie. W modernizowanym domu ogrzewanie ścienne jest jednym z elementów większej kolejności prac.

Jak podsumować zasadę działania ogrzewania ściennego?

Płaszczyznowe ogrzewanie ścienne zamienia wybraną część przegrody w duży odbiornik ciepła. Woda w rurach albo prąd w przewodach ogrzewają warstwy ściany, a jej powierzchnia przekazuje energię do wnętrza przez promieniowanie i konwekcję. O komforcie nie decyduje sama obecność instalacji, lecz dopasowanie jej mocy do strat pomieszczenia.

Dobry projekt obejmuje także izolację przegrody, układ mebli, rodzaj wykończenia, sterowanie i dokumentację tras przewodów. Dzięki temu system może współpracować z pompą ciepła lub działać jako ogrzewanie elektryczne bez tworzenia ukrytych problemów podczas późniejszego użytkowania i remontu.
