Co to jest ogrzewanie płaszczyznowe?

Co to jest ogrzewanie płaszczyznowe?

W ogrzewaniu płaszczyznowym element grzejny jest związany z dużą powierzchnią budynku. Może to być sieć rur zatopiona w warstwie podłogi, tynku lub panelu suchej zabudowy. W wersji elektrycznej podobną rolę pełnią przewody, maty albo folie przeznaczone do danego rodzaju przegrody. Dokumentacja systemów wodnych opisuje prowadzenie ogrzanej wody przez sieć rur osadzonych w podłodze, ścianie lub suficie.^[1]

Rozgrzana powierzchnia oddaje energię przez promieniowanie cieplne i przez kontakt z powietrzem. Udział obu sposobów przekazywania ciepła zależy między innymi od położenia płaszczyzny i jej temperatury. Nie oznacza to, że każde ogrzewanie płaszczyznowe działa identycznie. Podłoga, ściana i sufit mają inne warunki zabudowy, inną dostępną powierzchnię oraz inne ograniczenia użytkowe.

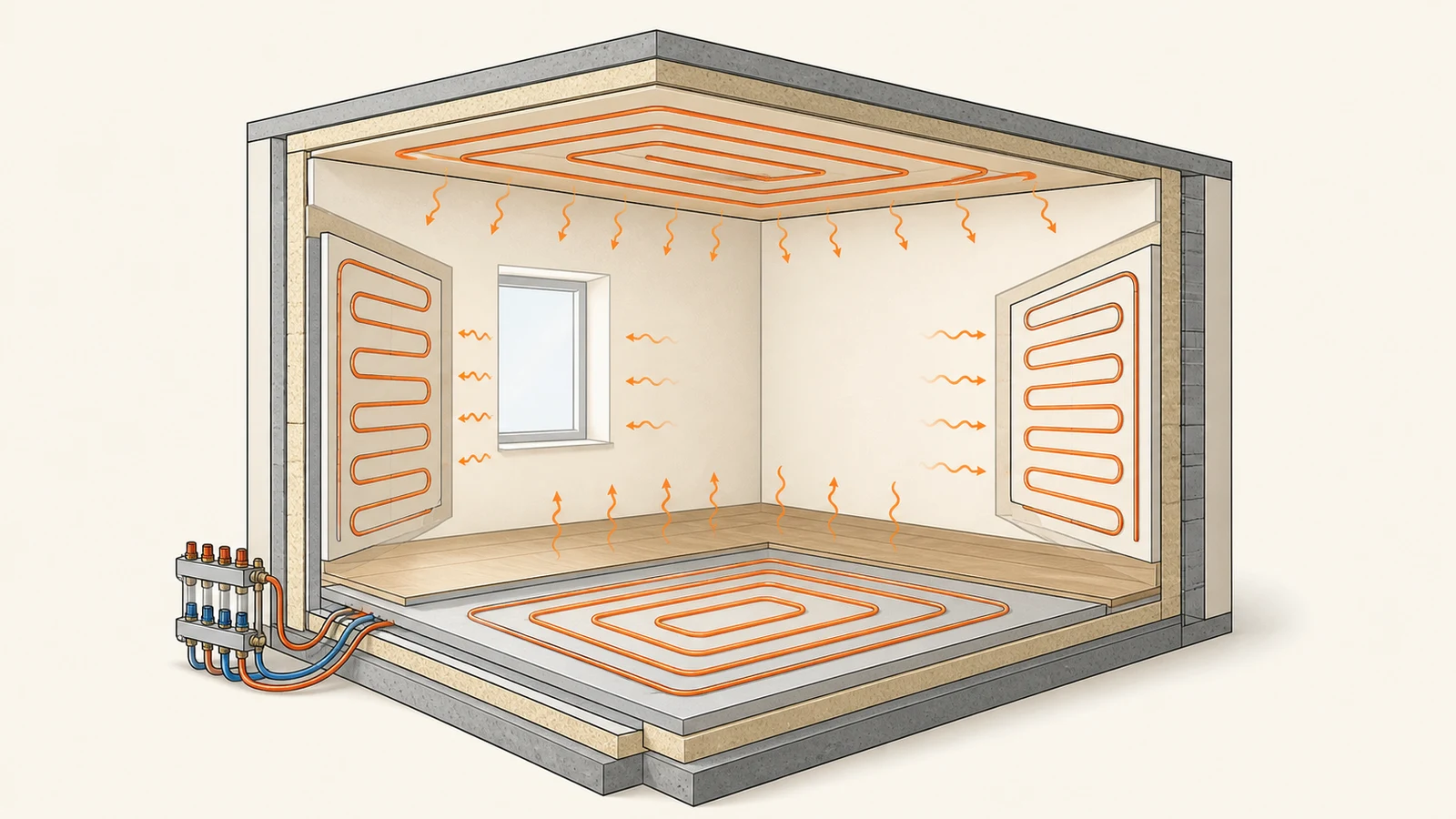

Rodzaje ogrzewania płaszczyznowego

Podział według miejsca montażu pomaga zrozumieć możliwości i ograniczenia systemu. Każdy wariant może być projektowany jako wodny, a wybrane rozwiązania występują także w wersji elektrycznej.

Ogrzewanie podłogowe wykorzystuje powierzchnię, która zwykle jest dostępna w większości pomieszczenia. Wodne pętle mogą być zatopione w jastrychu albo umieszczone w lekkim systemie suchej zabudowy. Wykończenie podłogi nie jest obojętne: materiał o dużym oporze cieplnym utrudnia przekazywanie energii, więc musi zostać uwzględniony w obliczeniach.

Ogrzewanie ścienne bywa użyteczne, gdy nie można podnieść poziomu podłogi albo gdy potrzebna jest dodatkowa powierzchnia grzewcza. Wymaga jednak zachowania aktywnej ściany bez dużych mebli i ostrożności podczas późniejszego wiercenia. System sufitowy pozostawia podłogę swobodną, ale również wymaga projektu dopasowanego do konstrukcji i obciążenia cieplnego pomieszczenia.

Jak działa ogrzewanie płaszczyznowe?

W instalacji wodnej źródło ciepła ogrzewa czynnik, a pompa obiegowa kieruje go do rozdzielacza i poszczególnych pętli. Ciepło przechodzi z rury do warstw przegrody, następnie do jej powierzchni i dopiero stamtąd do pomieszczenia. Regulator steruje pracą źródła lub siłowników, ale nie zastępuje prawidłowego doboru pętli i równoważenia hydraulicznego.

1. Źródło ciepła przygotowuje wodę o temperaturze wynikającej z projektu i warunków zewnętrznych.
2. Rozdzielacz dzieli przepływ między pętle obsługujące poszczególne strefy.
3. Rury ogrzewają warstwy podłogi, ściany albo sufitu.
4. Duża powierzchnia przegrody przekazuje ciepło do pomieszczenia.
5. Sterowanie koryguje pracę systemu wraz ze zmianą zapotrzebowania.

Ciężka podłoga z jastrychem magazynuje ciepło, dlatego nagrzewa się i stygnie wolniej niż odbiornik o małej masie. Materiał edukacyjny Zintegrowanej Platformy Edukacyjnej wskazuje wysoką pojemność cieplną ogrzewania podłogowego oraz jego powolne nagrzewanie i oddawanie ciepła.^[2] Z tego powodu gwałtowne zmiany nastawy nie dają natychmiastowego efektu, a sterowanie powinno uwzględniać bezwładność konkretnej konstrukcji.

Materiały i wymagania izolacyjne

Warstwy przegrody powinny kierować energię do ogrzewanego pomieszczenia, a nie do gruntu, nieogrzewanej części budynku lub sąsiedniej strefy. Potrzebna izolacja zależy od miejsca montażu i konstrukcji. Nie należy więc dobierać jej wyłącznie na podstawie nazwy systemu. Znaczenie mają układ warstw, parametry materiałów i wymagania projektu budynku.

Przy podłodze trzeba uwzględnić izolację pod systemem, warstwę przenoszącą ciepło, dylatacje oraz wykończenie. W ścianie i suficie ważne są podłoże, sposób mocowania oraz materiał osłaniający rury. Także klej, podkład i okładzina wpływają na drogę przepływu ciepła. Producent systemu powinien określić zgodne materiały, ale ostateczne rozwiązanie musi pasować do projektu całej przegrody.

Stan izolacji budynku wpływa na wymagane obciążenie ogrzewania, a więc również na potrzebną powierzchnię i parametry pracy instalacji. Ministerstwo Klimatu i Środowiska wskazuje, że skuteczna izolacja ogranicza straty ciepła i zmniejsza intensywność pracy pompy ciepła.^[3] Ocieplenie nie jest częścią samej pętli grzewczej, ale może przesądzić o tym, czy niskotemperaturowy system pokryje potrzeby pomieszczenia.

Zalety i ograniczenia ogrzewania płaszczyznowego

Duża powierzchnia pozwala przekazywać wymaganą moc przy łagodniejszych parametrach niż mały, punktowy odbiornik. Rozkład temperatury może być bardziej równomierny, a brak widocznych grzejników ułatwia aranżację. Są to jednak cechy prawidłowo zaprojektowanego systemu, a nie automatyczna gwarancja komfortu i niskich rachunków.

Do typowych błędów należą pominięcie zabudowy stałej przy liczeniu aktywnej powierzchni, przypadkowy dobór wykończenia, brak dokumentacji tras przewodów i próba sterowania ciężką podłogą jak szybko reagującym grzejnikiem. Problemy może też powodować niewłaściwy przepływ w pętlach. Samo zwiększenie temperatury zasilania nie usuwa przyczyny błędnego projektu.

Ogrzewanie płaszczyznowe a pompa ciepła

Wodne ogrzewanie podłogowe lub ścienne jest często łączone z pompą ciepła, ponieważ duża powierzchnia odbiornika pozwala projektować instalację na niską temperaturę zasilania. Ministerstwo Klimatu i Środowiska wyjaśnia, że pompy ciepła działają efektywniej przy małej różnicy temperatur między źródłem a instalacją odbiorczą i dlatego wskazuje niskotemperaturowe ogrzewanie podłogowe lub ścienne jako rozwiązanie warte rozważenia.^[3]

Takie połączenie nie zwalnia z obliczeń. Pompa ciepła musi odpowiadać zapotrzebowaniu budynku, a powierzchnie grzewcze muszą pokrywać obciążenie każdego pomieszczenia przy przyjętych parametrach. Potrzebne są też właściwe przepływy, regulacja i ustawienie krzywej grzewczej. Zbyt mała powierzchnia odbioru może wymusić wyższą temperaturę wody, co osłabia korzyść wynikającą z niskotemperaturowej pracy.

Elektryczne ogrzewanie płaszczyznowe nie jest górnym źródłem wodnej pompy ciepła. Maty i przewody zamieniają energię elektryczną bezpośrednio na ciepło w przegrodzie. Choć efekt wizualny i sposób oddawania ciepła mogą być podobne, układ techniczny oraz sposób rozliczania energii są inne.

Ogrzewanie płaszczyznowe a grzejniki

Porównanie nie sprowadza się do wskazania jednego zwycięzcy. Ogrzewanie płaszczyznowe wykorzystuje dużą część przegrody, a grzejnik skupia wymianę ciepła w mniejszym urządzeniu. Pierwsze rozwiązanie zwykle wymaga wcześniejszej koordynacji z warstwami budowlanymi, drugie jest łatwiejsze do wymiany i może szybciej reagować na regulację.

W nowym domu łatwiej skoordynować pętle, izolację, dylatacje i posadzki już na etapie projektu. W modernizowanym budynku decyzja zależy od wysokości warstw podłogi, stanu ścian, istniejącej instalacji oraz zakresu remontu. Układ mieszany również może być poprawny, jeśli projekt uwzględnia różne parametry i sposób sterowania obiegami.

Jak ocenić, czy to dobre rozwiązanie?

Ogrzewanie płaszczyznowe warto oceniać jako część budynku, nie jako sam zestaw rur lub mat. Najpierw trzeba znać straty ciepła pomieszczeń, potem sprawdzić dostępną powierzchnię i warstwy przegród, a dopiero na tej podstawie wybrać rodzaj systemu, parametry zasilania i sterowanie.

• Ustal obciążenie cieplne każdego pomieszczenia.
• Odejmij powierzchnie zajęte przez zabudowę, której projekt nie przewiduje jako aktywnej.
• Sprawdź zgodność wykończenia z wybranym systemem.
• Dobierz układ wodny lub elektryczny do źródła energii i sposobu użytkowania.
• Zaplanuj regulację, dokumentację tras i dostęp do rozdzielacza lub sterowników.

Najważniejszy wniosek jest prosty: ogrzewanie płaszczyznowe może zapewnić równomierne oddawanie ciepła i dobrze współpracować z niskotemperaturowym źródłem, ale efekt zależy od projektu całej instalacji oraz jakości przegród. Sama etykieta „podłogówka” nie przesądza ani o komforcie, ani o zużyciu energii.
