Paweł Więsak·Opublikowano ·Zaktualizowano ·~9 min czytania
Ogrzewanie promiennikowe to sposób ogrzewania, w którym ciepła powierzchnia przekazuje energię głównie przez promieniowanie podczerwone do ludzi i przedmiotów w swoim polu działania. Powietrze ogrzewa się później także od nagrzanych powierzchni.
Autor i weryfikacja
Paweł Więsak
Redaktor naczelny · ekspert ds. rynku OZE
Ekspert ds. rynku OZE z wieloletnim doświadczeniem. Nad każdym materiałem na PoliczCiepło.pl czuwa redakcyjnie: dobiera temat, weryfikuje dane i odpowiada za tezę.
Co to jest ogrzewanie promiennikowe i czym różni się od zwykłego grzejnika? W tym systemie ciepło dociera przede wszystkim do powierzchni i obiektów znajdujących się w polu działania emitera, a dopiero potem jest oddawane do wnętrza także przez konwekcję. Promienniki ciepła, panele na podczerwień oraz ogrzewanie płaszczyznowe korzystają z tego samego zjawiska, ale różnią się temperaturą powierzchni, sposobem zasilania i przeznaczeniem.
Jak działa ogrzewanie promiennikowe?
Każda powierzchnia o temperaturze wyższej od otoczenia emituje promieniowanie cieplne. W ogrzewaniu promiennikowym urządzenie lub duża przegroda budowlana jest celowo rozgrzewana, aby przekazać znaczącą część energii do innych powierzchni bez wykorzystywania powietrza jako głównego pośrednika. Domowe systemy na podczerwień podnoszą temperaturę powierzchni znajdujących się naprzeciw emitera, co odróżnia ich działanie od ogrzewacza nastawionego głównie na wymuszanie ruchu ciepłego powietrza.[1]

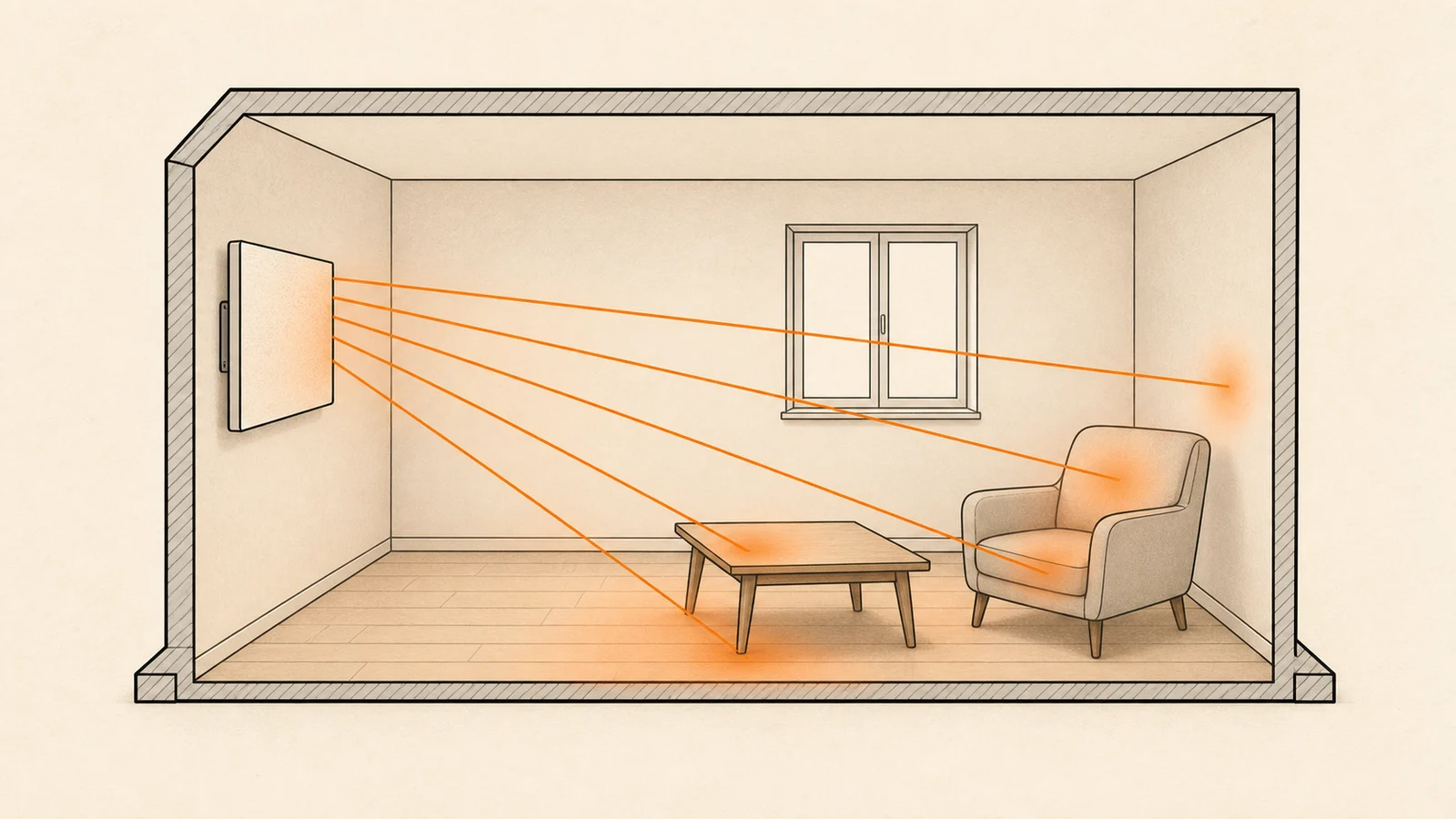

Obraz poglądowy - wygenerowany przez AI dla wizualizacji bezpośredniego ogrzewania powierzchni promieniowaniem podczerwonym.
Promieniowanie nie oznacza jednak, że powietrze w pomieszczeniu pozostaje zimne. Nagrzana podłoga, ściana, meble i inne elementy oddają część ciepła powietrzu przez konwekcję. Sam panel także ma kontakt z powietrzem i ogrzewa je w pewnym stopniu. Różnica dotyczy więc udziału poszczególnych dróg przekazywania ciepła, a nie całkowitego wyłączenia konwekcji.
Pole działania i przeszkody
Energia dociera przede wszystkim do tych powierzchni, które są widoczne z miejsca montażu emitera. Ściana, wysoka szafa lub wnęka mogą stworzyć strefę osłoniętą. Rządowe badanie doświadczeń użytkowników ogrzewania podczerwienią wskazuje, że bezpośrednie pole widzenia emitera było istotne dla odczuwanego komfortu. Ten sam raport podkreśla, że dowody na oszczędności energii w realnych domach są nadal ograniczone i zależą od warunków użytkowania.[1]
Wskazówka
Przed wyborem miejsca dla panelu narysuj prostą linię od emitera do strefy, w której najczęściej przebywasz. Jeśli linię przecina szafa, ścianka lub duży mebel, zmień położenie panelu albo podziel moc między kilka stref.
Ogrzewanie promiennikowe a konwekcyjne
W systemie konwekcyjnym źródło najpierw ogrzewa powietrze, które porusza się po pomieszczeniu i przekazuje ciepło przegrodom oraz użytkownikom. W systemie promiennikowym większa część energii trafia bezpośrednio do powierzchni. W praktyce oba mechanizmy występują jednocześnie. Zwykły grzejnik również promieniuje, a ciepły panel na podczerwień również wywołuje ruch powietrza.
Cecha
Ogrzewanie promiennikowe
Ogrzewanie nastawione na konwekcję
Główna droga przekazywania ciepła
Od ciepłej powierzchni do powierzchni w jej polu działania
Od urządzenia do powietrza, a następnie do wnętrza
Znaczenie ustawienia urządzenia
Duże, ponieważ przeszkody ograniczają bezpośrednie oddziaływanie
Duże dla swobodnego obiegu powietrza
Reakcja strefy
Możliwe szybkie odczucie ciepła w zasięgu emitera
Komfort rośnie wraz z ogrzewaniem powietrza w pomieszczeniu
Typowe sterowanie
Strefowe, dopasowane do obecności i sposobu użytkowania
Temperatura powietrza i harmonogram dla pomieszczenia
Temperatura powietrza nie opisuje całego komfortu cieplnego. Znaczenie mają również temperatura promieniowania otaczających powierzchni, ruch powietrza, wilgotność, ubranie i aktywność użytkownika.[2] Dlatego dwa pomieszczenia z tą samą temperaturą na termometrze mogą być odbierane inaczej.
To porównanie nie odpowiada jeszcze, czy promienniki ciepła wystarczą w konkretnym domu. Moc systemu musi pokryć straty ciepła budynku w warunkach obliczeniowych. Sama powierzchnia pokoju nie uwzględnia izolacji, okien, wentylacji, bryły budynku ani lokalnego klimatu, więc nie powinna zastępować obliczenia zapotrzebowania.
Rodzaje ogrzewania promiennikowego
Ogrzewanie promiennikowe nie oznacza jednego urządzenia. Nazwa opisuje sposób oddawania ciepła, dlatego obejmuje zarówno małe promienniki kierunkowe, jak i duże powierzchnie grzewcze wbudowane w przegrody. Przy porównaniu trzeba rozdzielić emiter, nośnik energii oraz rolę systemu w budynku.
Wariant
Zasilanie lub nośnik
Charakter działania
Typowe miejsce użycia
Panel na podczerwień
Energia elektryczna
Powierzchnia panelu emituje promieniowanie do pomieszczenia
Dom, mieszkanie, wybrana strefa
Ogrzewanie podłogowe, ścienne lub sufitowe
Woda grzewcza albo energia elektryczna
Duża powierzchnia przegrody pracuje z umiarkowaną temperaturą
Całe pomieszczenie lub budynek
Promiennik elektryczny kierunkowy
Energia elektryczna
Skupione oddziaływanie na ograniczoną strefę
Stanowisko pracy, taras, dogrzewanie punktowe
Promiennik gazowy
Gaz
Rozgrzana rura, płyta lub inny emiter kieruje ciepło w dół
Hala, warsztat, magazyn
Ogrzewanie na podczerwień a ogrzewanie płaszczyznowe
Ogrzewanie na podczerwień i ogrzewanie płaszczyznowe częściowo się pokrywają, ale nie są synonimami. Panel elektryczny jest osobnym urządzeniem zamontowanym na ścianie lub suficie. Ogrzewanie płaszczyznowe wykorzystuje podłogę, ścianę albo sufit jako dużą powierzchnię grzewczą. Taka przegroda także przekazuje ciepło przez promieniowanie, lecz może być zasilana wodą z kotła lub pompy ciepła, a nie wyłącznie prądem oporowym.
Zastosowania promienników ciepła
W domu system może ogrzewać całe pomieszczenia albo pracować strefowo, na przykład w łazience, gabinecie lub okresowo używanym pokoju. W wysokich obiektach promienniki pozwalają kierować ciepło na stanowiska i powierzchnie bez opierania działania wyłącznie na ogrzaniu całej objętości powietrza. Rządowa lista technologii wymienia wśród typowych zastosowań między innymi obiekty handlowe, sportowe, magazyny, fabryki i warsztaty oraz podkreśla znaczenie prawidłowego ustawienia emitera względem ogrzewanej strefy.[3]
Zalety ogrzewania promiennikowego
Ogrzewanie strefowe – emiter można skierować tam, gdzie ciepło jest potrzebne, zamiast zawsze ogrzewać całą przestrzeń jednakowo.
Prosta instalacja paneli elektrycznych – nie wymagają wodnego obiegu grzewczego, choć instalacja elektryczna musi być przygotowana na ich obciążenie.
Brak wentylatora w wielu urządzeniach – ogranicza ruch powietrza wywołany mechanicznie i usuwa źródło hałasu typowe dla nagrzewnic nadmuchowych.
Niezależne sterowanie pomieszczeniami – harmonogram można dopasować do rzeczywistego sposobu korzystania ze stref.
Różne formy emitera – dostępne są panele, promienniki kierunkowe oraz instalacje podłogowe, ścienne i sufitowe.
Zalety te są najbardziej czytelne tam, gdzie ważna jest strefowość albo gdzie nie ma miejsca na rozbudowę instalacji wodnej. Nie oznaczają automatycznie niższych rachunków. Koszt użytkowania zależy od strat ciepła, czasu pracy, ceny nośnika energii, sterowania oraz tego, czy system ogrzewa cały budynek, czy tylko wybrane strefy.
Wady i ograniczenia ogrzewania promiennikowego
Najważniejszym ograniczeniem jest zależność od geometrii pomieszczenia. Osoba lub powierzchnia zasłonięta przed emiterem może odczuwać mniej ciepła, nawet gdy czujnik temperatury powietrza wskazuje oczekiwaną wartość. Zbyt mała powierzchnia emisji lub nietrafione miejsce montażu prowadzą do nierównomiernego komfortu. Z kolei emiter skierowany na stanowisko z niewłaściwej strony może powodować wrażenie przegrzania jednej części strefy.
W elektrycznych panelach oporowych energia elektryczna jest zamieniana na ciepło w urządzeniu, ale panel nie zwielokrotnia dostarczonej energii tak jak pompa ciepła. Rządowy raport porównujący technologie zwraca uwagę na tę różnicę i jednocześnie zaznacza, że ewentualna oszczędność systemu podczerwieni zależy od możliwości utrzymania komfortu przy innym sposobie ogrzewania domu, a dowody z rzeczywistych budynków są ograniczone.[1]
Niższa temperatura powietrza nie może być celem samym w sobie. Komfort cieplny zależy od kilku czynników, a chłodniejsze powierzchnie mogą zwiększać ryzyko kondensacji w słabych miejscach przegród. Dlatego ustawienia systemu trzeba oceniać razem z wilgotnością, wentylacją i stanem izolacji, szczególnie w domu z mostkami termicznymi.[1]
Uwaga
Nie dobieraj mocy paneli wyłącznie z prostego przelicznika na powierzchnię pokoju. Pominięcie strat przez ściany, okna i wentylację może skończyć się niedogrzaniem pomieszczeń albo niepotrzebnie wysoką mocą przyłączeniową i kosztami pracy.
Ogrzewanie promiennikowe warto oceniać jako sposób przekazywania ciepła, a nie jako samodzielną obietnicę oszczędności. O wyniku decyduje cały budynek: jego straty ciepła, układ stref, rozmieszczenie emiterów i sterowanie.
Paweł WięsakRedaktor naczelny · ekspert ds. rynku OZE
Kiedy warto wybrać ogrzewanie promiennikowe?
Rozwiązanie jest warte analizy, gdy budynek ma niewielkie straty ciepła, pomieszczenia są używane w różnych godzinach albo potrzebne jest precyzyjne dogrzewanie wybranej strefy. Panel elektryczny bywa też prosty do zamontowania tam, gdzie wykonanie wodnej instalacji oznaczałoby dużą ingerencję w wykończenie. W hali lub warsztacie argumentem może być możliwość skierowania ciepła na stanowiska zamiast ogrzewania całej kubatury.
Jako podstawowe ogrzewanie domu system wymaga pełnego bilansu cieplnego, planu rozmieszczenia emiterów, oceny instalacji elektrycznej i świadomego sterowania. Trzeba sprawdzić, czy użytkownicy będą przebywać w polu działania paneli oraz czy układ pomieszczeń nie tworzy wielu zasłoniętych stref. W budynku o dużych stratach sama zmiana sposobu emisji nie usuwa przyczyny wysokiego zapotrzebowania na energię.
Przy wyborze warto porównać nie tylko cenę urządzeń, ale cały system: przygotowanie przyłącza, sterowniki, przewidywany czas pracy, konserwację oraz koszt nośnika energii. Dla ogrzewania płaszczyznowego trzeba dodatkowo uwzględnić budowę podłogi lub ściany i zgodność ze źródłem ciepła.
Integracja z OZE i systemem hybrydowym
Elektryczne promienniki można rozliczeniowo łączyć z energią z fotowoltaiki, ale nie oznacza to stałej pracy wyłącznie z bieżącej produkcji instalacji. Zapotrzebowanie na ogrzewanie jest największe w okresach, w których produkcja słoneczna może nie pokrywać zużycia. Dlatego analizuje się bilans w czasie, zasady rozliczeń i energię pobraną z sieci, a nie tylko moc paneli fotowoltaicznych.
Połączenie z pompą ciepła wymaga rozróżnienia dwóch przypadków. Wodne ogrzewanie podłogowe, ścienne lub sufitowe może być odbiornikiem ciepła z pompy i oddawać znaczną część energii przez promieniowanie. Elektryczny panel na podczerwień jest natomiast osobnym odbiornikiem prądu i nie jest zasilany ciepłem wytworzonym przez pompę. Może pełnić funkcję dogrzewania strefowego, ale jego pracę trzeba uwzględnić w bilansie całego domu.
System hybrydowy ma sens tylko wtedy, gdy każda część ma określoną rolę. Jedno źródło może utrzymywać temperaturę tła, a promiennik dogrzewać okresowo używaną strefę. Bez harmonogramu i jasnych priorytetów dwa systemy mogą pracować jednocześnie, choć nie jest to potrzebne. Kolejność modernizacji także ma znaczenie, ponieważ ograniczenie strat ciepła zmienia wymaganą moc później dobieranego ogrzewania.
Co zapamiętać o ogrzewaniu promiennikowym?
Ogrzewanie promiennikowe przekazuje znaczną część ciepła bezpośrednio do powierzchni w polu emitera, ale w realnym pomieszczeniu współdziała z konwekcją. Może być systemem głównym, elementem ogrzewania płaszczyznowego albo dogrzewaniem punktowym. O wyniku nie decyduje sama nazwa technologii, lecz bilans strat ciepła, rozmieszczenie emiterów, sterowanie i koszt energii. Dlatego pytanie, czy warto je wybrać, należy rozstrzygać dla konkretnego budynku i sposobu użytkowania.
Powiązane hasła
Definicje pojęć, które pojawiły się w tej odpowiedzi.
Pytania z naszej bazy podobne tematycznie - rozszerzające temat:
Jakie są główne różnice między ogrzewaniem promiennikowym a konwekcyjnym?
W ogrzewaniu promiennikowym większa część ciepła trafia bezpośrednio do powierzchni w polu emitera. System konwekcyjny najpierw ogrzewa powietrze. W realnym pomieszczeniu oba sposoby przekazywania energii występują jednocześnie, ale w różnych proporcjach.
Gdzie najczęściej stosuje się ogrzewanie promiennikowe?
W domach spotyka się panele na podczerwień oraz ogrzewanie podłogowe, ścienne i sufitowe. Promienniki kierunkowe wykorzystuje się także do dogrzewania stanowisk, warsztatów, magazynów, hal i innych stref, w których ważne jest skierowanie ciepła na określony obszar.
Czy promienniki ciepła mogą działać jako podstawowe źródło ogrzewania domu?
Tak, jeśli ich łączna moc pokrywa obliczone straty ciepła, rozmieszczenie zapewnia równomierny komfort, a instalacja elektryczna jest przygotowana do obciążenia. Decyzji nie należy opierać wyłącznie na powierzchni pomieszczeń.
Jakie paliwo wykorzystują promienniki ogrzewania promiennikowego?
Promienniki mogą być elektryczne albo gazowe. Ogrzewanie płaszczyznowe może natomiast korzystać z przewodów elektrycznych lub z wody grzewczej przygotowanej przez kocioł, pompę ciepła albo inne źródło.
Czy ogrzewanie promiennikowe można łączyć z fotowoltaiką lub pompą ciepła?
Elektryczne panele mogą zużywać energię rozliczaną razem z produkcją fotowoltaiki. Pompa ciepła może natomiast zasilać wodne ogrzewanie podłogowe, ścienne lub sufitowe. Panel elektryczny na podczerwień pozostaje osobnym odbiornikiem prądu.
