Co to jest ogniwo słoneczne?

Jak działa ogniwo słoneczne?

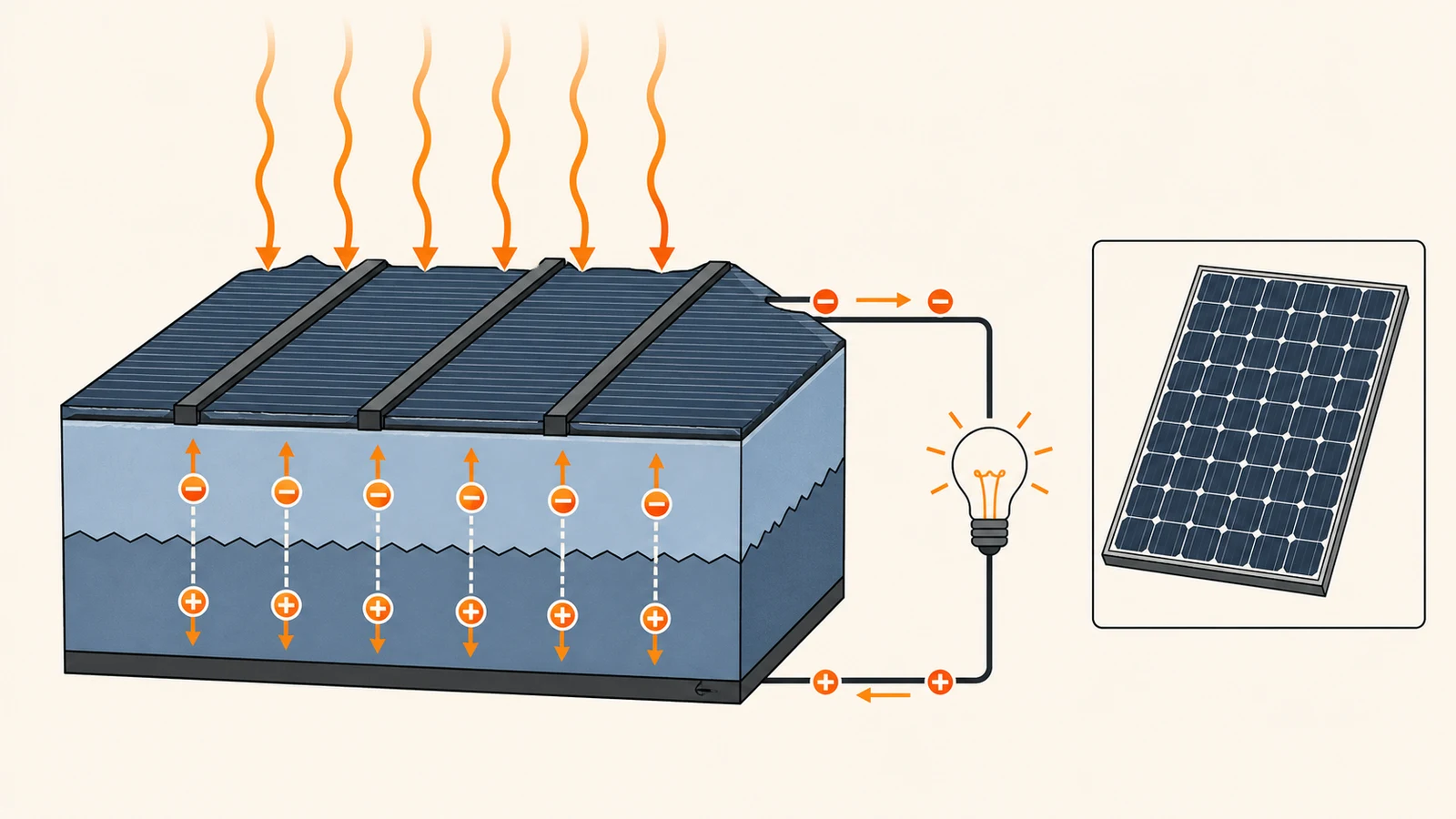

Działanie ogniwa słonecznego opiera się na efekcie fotowoltaicznym. Materiał półprzewodnikowy pochłania część energii padającego światła. Energia ta może pobudzić elektrony i umożliwić ich ruch. Metalowe styki widoczne na powierzchni ogniwa odbierają powstający prąd i prowadzą go do zewnętrznego obwodu.^[1]

W typowym ogniwie krzemowym ważną rolę pełni złącze p-n. Powstaje ono na granicy dwóch obszarów półprzewodnika o odmiennych właściwościach elektrycznych. Wewnętrzne pole pomaga rozdzielić nośniki ładunku wzbudzone przez światło. Gdy zaciski ogniwa są połączone z odbiornikiem, elektrony mogą przepłynąć przez obwód i przekazać energię urządzeniu.^[2]

Od czego zależy praca ogniwa słonecznego?

Ilość energii elektrycznej uzyskanej z ogniwa zależy od światła docierającego do jego powierzchni oraz od właściwości samego urządzenia. Znaczenie mają między innymi natężenie i widmo promieniowania, temperatura ogniwa, zacienienie oraz straty optyczne. Dlatego wynik laboratoryjny, parametr pojedynczego ogniwa i rzeczywista produkcja całej instalacji opisują różne warunki.^[4]

W przypadku instalacji na budynku trzeba uwzględnić także lokalne zasoby promieniowania, kierunek i nachylenie modułów, przeszkody na horyzoncie oraz straty pozostałych elementów systemu. Narzędzie PVGIS Komisji Europejskiej oblicza promieniowanie i przewidywaną produkcję fotowoltaiki dla wskazanej lokalizacji, a w danych wejściowych uwzględnia między innymi orientację i nachylenie modułów.^[4]

Ogniwo, moduł, panel i instalacja fotowoltaiczna

Ogniwo słoneczne jest podstawowym elementem wytwarzającym prąd. Wiele ogniw łączy się elektrycznie i zamyka między warstwami ochronnymi, tworząc moduł. W języku ofert i rozmów domowych moduł jest często nazywany panelem fotowoltaicznym. Kilka lub więcej modułów może tworzyć pole modułów, ale nadal jest to tylko część systemu.^[3]

Ta hierarchia wyjaśnia, dlaczego nie należy porównywać sprawności ogniwa bezpośrednio z uzyskiem całej instalacji. Na drodze od powierzchni półprzewodnika do domowych odbiorników pojawiają się kolejne elementy i warunki pracy. Karta konkretnego modułu jest więc bardziej użyteczna przy zakupie niż rekordowy parametr technologii ogniwa podany bez kontekstu.

Rodzaje ogniw słonecznych

Źródłowy artykuł wyróżnia ogniwa monokrystaliczne, polikrystaliczne i cienkowarstwowe. To użyteczny podział, ale opisuje dwie różne cechy. Określenia monokrystaliczne i polikrystaliczne odnoszą się do budowy krystalicznego krzemu, natomiast cienkowarstwowe obejmują technologie, w których warstwę materiału fotowoltaicznego nanosi się na podłoże.

U.S. Department of Energy opisuje krzem jako podstawową rodzinę materiałów stosowanych w ogniwach oraz wskazuje cienkowarstwowe rozwiązania oparte na innych półprzewodnikach. W praktyce nazwa technologii jest początkiem porównania, a nie gotową odpowiedzią o jakości. O przydatności decydują parametry kompletnego modułu i warunki konkretnego dachu.^[1]

Ogniwo słoneczne a kolektor słoneczny

Ogniwo słoneczne i kolektor słoneczny korzystają z promieniowania, ale wytwarzają inny rodzaj energii. Ogniwo fotowoltaiczne produkuje energię elektryczną. Kolektor pochłania promieniowanie w absorberze i przekazuje powstałe ciepło do czynnika grzewczego, który może ogrzewać wodę w zasobniku.^[5]

Gdzie stosuje się ogniwa słoneczne?

Ogniwa słoneczne można łączyć w układy o różnej skali. Zasilają małą elektronikę, urządzenia działające poza siecią, moduły na budynkach oraz większe pola fotowoltaiczne. Mechanizm pozostaje ten sam: półprzewodnik wytwarza prąd pod wpływem światła, a pozostałe elementy systemu dostosowują napięcie, zabezpieczają obwód i kierują energię do miejsca wykorzystania.

W domu ogniwa są zwykle niewidoczne jako osobne produkty, ponieważ kupuje się gotowe moduły. Przy ocenie oferty warto więc sprawdzić dokładne oznaczenie modułu, jego kartę katalogową, zgodność z falownikiem, sposób rozmieszczenia na dachu oraz projekt zabezpieczeń. Informacja o samym rodzaju ogniwa nie zastępuje projektu instalacji.

Fotowoltaika może współpracować z ogrzewaniem elektrycznym, pompą ciepła lub magazynem energii, ale ogniwo nie steruje tymi urządzeniami. O kolejności przepływu energii decydują falownik, układ pomiarowy, automatyka i sposób podłączenia. Dlatego plan inwestycji powinien obejmować cały budynek, a nie tylko wybór modułu.

Najważniejsze wnioski

Ogniwo słoneczne jest półprzewodnikowym źródłem prądu stałego uruchamianym przez światło. W typowej konstrukcji złącze p-n pomaga rozdzielić nośniki ładunku, a kontakty elektryczne odbierają prąd. Połączenie wielu ogniw tworzy moduł, ale dopiero moduły wraz z falownikiem, przewodami i zabezpieczeniami tworzą użyteczną instalację fotowoltaiczną.

Przy porównywaniu rozwiązań oddziel technologię ogniwa od parametrów modułu i spodziewanej produkcji systemu. Warunki lokalne, ułożenie modułów, cień i temperatura wpływają na pracę instalacji, a kolektor słoneczny pozostaje odrębnym urządzeniem do pozyskiwania ciepła. Tak uporządkowane pojęcia pozwalają czytać ofertę bez mieszania ogniwa, panelu, falownika i całego systemu.
