Czy można łączyć ogrzewanie podłogowe z grzejnikami?

Jak działa instalacja mieszana?

W mieszanym układzie grzewczym jedno źródło ciepła zasila dwa rodzaje odbiorników. Ogrzewanie podłogowe przekazuje ciepło przez dużą powierzchnię posadzki, natomiast grzejniki oddają je z mniejszej powierzchni. Dzięki temu podłogówka może ogrzewać strefę dzienną i łazienki, a grzejniki pozostać w sypialniach, na piętrze albo w pomieszczeniach, których nie chcesz przebudowywać.

Jedna czy dwie temperatury zasilania?

Podłogówka i grzejniki na jednym obiegu mogą pracować prawidłowo, jeśli oba rodzaje odbiorników zostały dobrane do tej samej projektowej temperatury zasilania. W takim wariancie grzejniki mogą wymagać większej powierzchni lub innej konstrukcji niż w instalacji projektowanej dla cieplejszej wody. Zaletą jest prostsza hydraulika i brak potrzeby obniżania temperatury tylko dla podłogi.

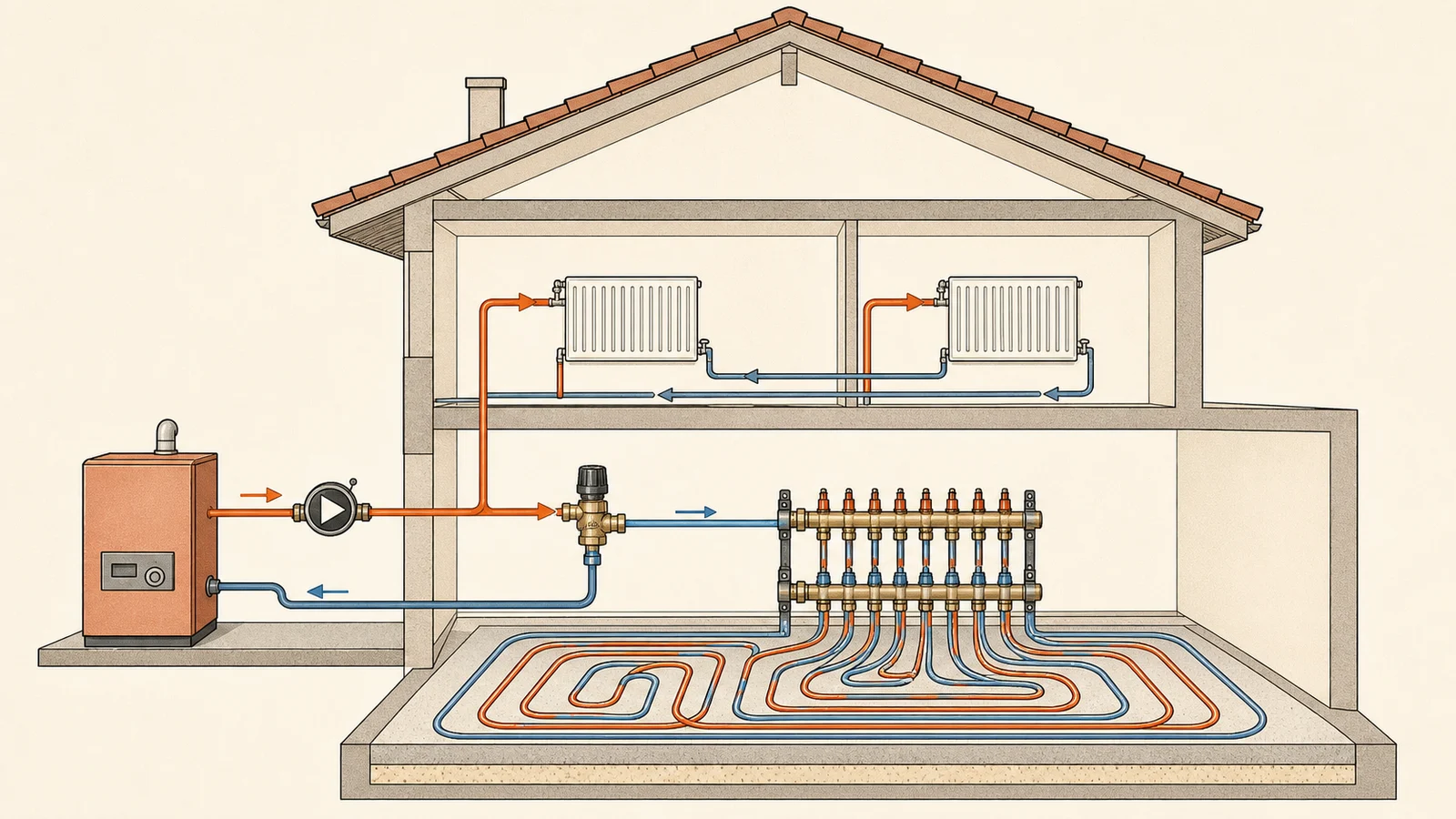

Jeśli grzejniki wymagają wyraźnie cieplejszej wody, obieg podłogowy otrzymuje układ mieszający. Łączy on cieplejszą wodę ze źródła z chłodniejszą wodą wracającą z pętli podłogowych, aby utrzymać odpowiedni parametr zasilania rozdzielacza. Dokumentacja Danfoss opisuje grupy mieszające właśnie jako elementy regulujące przepływ oraz temperaturę zasilania wodnego ogrzewania podłogowego.^[1]

Decyzji nie warto podejmować na podstawie samego metrażu. Dwa pokoje o tej samej powierzchni mogą potrzebować innej mocy z powodu przegród, okien, położenia w budynku i oczekiwanej temperatury wewnętrznej. Obliczenie zapotrzebowania pokazuje, czy istniejące grzejniki poradzą sobie przy niższym parametrze i czy wspólny obieg jest realnym rozwiązaniem.

Co musi uwzględniać projekt połączenia?

Dobry projekt nie zaczyna się od listy urządzeń, lecz od parametrów pomieszczeń i całej instalacji. Dla każdej strefy trzeba zestawić wymagane obciążenie cieplne z mocą podłogi lub grzejnika, a następnie wyznaczyć przepływy. Dopiero na tej podstawie dobiera się średnice przewodów, nastawy rozdzielacza, pompę obiegową, zawory i sposób sterowania źródłem.

• Obciążenie cieplne pomieszczeń – wskazuje, ile ciepła muszą oddać odbiorniki w warunkach projektowych.
• Temperatura zasilania i powrotu – musi odpowiadać zarówno charakterystyce źródła, jak i mocy grzejników oraz podłogi.
• Przepływ w każdej gałęzi – powinien wynikać z wymaganej mocy i przyjętej różnicy temperatur, a nie z przypadkowej nastawy pompy.
• Opory hydrauliczne – różnią się między krótką gałęzią grzejnikową a długimi pętlami podłogowymi.
• Sposób regulacji – musi koordynować termostaty, siłowniki, pompy i sygnał zapotrzebowania dla źródła ciepła.

Jak sterować podłogówką i grzejnikami?

Oba systemy reagują na zmiany z inną dynamiką. Posadzka magazynuje ciepło i zmienia temperaturę wolniej, a grzejnik szybciej reaguje na przepływ cieplejszej wody. Dlatego gwałtowne, częste obniżanie i podnoszenie nastaw może powodować naprzemienne przegrzewanie oraz wychładzanie stref zamiast oszczędności.

Najprostszy układ regulacji ma osobny pomiar temperatury dla strefy podłogowej i grzejnikowej. Termostaty mogą otwierać odpowiednie pętle lub zawory, ale automatyka powinna także przekazać źródłu informację, czy istnieje odbiór ciepła. Trzeba zachować minimalny przepływ wymagany przez urządzenie i nie doprowadzić do sytuacji, w której wszystkie zawory się zamkną, a pompa nadal pracuje przeciw zamkniętej instalacji.

Krzywa grzewcza powinna odpowiadać strefie, którą steruje. W układzie z jednym parametrem można prowadzić całość możliwie nisko i dobrać grzejniki do takich warunków. Przy dwóch parametrach automatyka musi obniżać temperaturę dla podłogówki w sposób przewidziany w schemacie hydraulicznym.

Czy instalacja mieszana współpracuje z pompą ciepła?

Tak. Pompa ciepła może zasilać podłogówkę i grzejniki, jeśli oba typy odbiorników zostały dobrane do osiągalnych parametrów pracy. Szczególnie korzystny jest wariant, w którym grzejniki pokrywają potrzeby pomieszczeń przy tej samej niskiej temperaturze zasilania co podłoga. Wtedy źródło nie musi produkować cieplejszej wody tylko dla kilku zbyt małych grzejników.

Jeśli pozostają istniejące grzejniki, ich moc trzeba sprawdzić dla nowego parametru, a nie odczytywać wyłącznie z dawnej tablicy doborowej. Przy niższej temperaturze wody ten sam grzejnik oddaje mniej ciepła. Wytyczne dotyczące niskotemperaturowych systemów wskazują, że zachowanie komfortu może wymagać większych lub wydajniejszych grzejników oraz ograniczenia strat ciepła budynku.^[2]

Układ z kotłem kondensacyjnym również może korzystać ze wspólnego, niższego parametru, jeżeli odbiorniki zapewniają wymaganą moc. Gdy grzejniki potrzebują cieplejszej wody, obieg podłogowy można zasilać przez mieszanie. W obu przypadkach o jakości instalacji decyduje dopasowanie całego systemu, nie sama nazwa źródła ciepła.

Jak zaplanować modernizację starszej instalacji?

W starszym domu punktem wyjścia jest inwentaryzacja. Trzeba ustalić przebieg rur, stan grzejników, miejsce na rozdzielacz, dostęp do pionów oraz możliwość poprowadzenia pętli bez osłabiania konstrukcji podłogi. Znaczenie ma także wysokość warstw posadzki, ponieważ wpływa na progi, drzwi i połączenia z sąsiednimi pomieszczeniami.

1. Oblicz straty ciepła dla pomieszczeń po planowanej termomodernizacji.
2. Sprawdź moc istniejących grzejników przy zakładanej temperaturze wody.
3. Dobierz konstrukcję podłogówki do dostępnej wysokości i rodzaju wykończenia.
4. Wybierz wspólny parametr albo osobne obiegi temperaturowe.
5. Zaprojektuj przepływy, równoważenie, zabezpieczenia i współpracę automatyki.
6. Po uruchomieniu wykonaj regulację na działającej instalacji i zanotuj nastawy.

Nie każda modernizacja wymaga wymiany wszystkich grzejników. Czasem wystarczy powiększyć wybrane odbiorniki w pomieszczeniach o największym obciążeniu, a czasem korzystniejsza będzie redukcja strat ciepła przed ingerencją w instalację. Kolejność prac powinna wynikać z diagnozy budynku, bo ocieplenie wykonane później zmieni wymaganą moc oraz nastawy całego systemu.

Najczęstsze błędy w instalacji mieszanej

• Dobór na podstawie metrażu – pomija rzeczywiste straty ciepła i moc potrzebną w każdym pokoju.
• Założenie, że podłogówka zawsze potrzebuje osobnego mieszacza – prowadzi do niepotrzebnego komplikowania instalacji zaprojektowanej na jeden parametr.
• Brak sprawdzenia grzejników przy niższej temperaturze – może skutkować niedogrzaniem części domu.
• Jedna nastawa przepływu dla różnych pętli – ignoruje ich długość, opory i wymagane moce.
• Niezależne termostaty bez koordynacji ze źródłem – mogą powodować częste uruchomienia albo pracę pompy przy zamkniętych odbiornikach.
• Regulacja od razu po zmianie nastawy – nie uwzględnia bezwładności cieplnej posadzki.

Dobrze zaprojektowane połączenie podłogówki i grzejników jest częścią modernizacji całego domu. Parametry instalacji zależą od stanu przegród, planowanego źródła ciepła i kolejności prac, dlatego decyzje o odbiornikach warto zestawić z ociepleniem, stolarką oraz automatyką.

Podsumowanie

Można mieć podłogówkę i grzejniki razem, ale poprawny schemat wynika z obliczeń. Jeżeli oba rodzaje odbiorników zapewniają wymaganą moc przy jednym parametrze, instalacja może być prostsza i pracować bez osobnego mieszania dla podłogi. Jeśli grzejniki potrzebują cieplejszej wody, obieg podłogowy wymaga właściwie dobranej regulacji temperatury.

Przed wykonaniem instalacji sprawdź straty ciepła, moc grzejników, dopuszczalne warunki pracy podłogi, przepływy oraz sposób współpracy termostatów ze źródłem. Taki projekt pozwala zachować komfort w obu strefach i uniknąć naprawiania hydrauliki przypadkowymi nastawami po uruchomieniu.
