Jak sterować ogrzewaniem podłogowym i grzejnikami?

Jak połączyć sterowanie dwóch rodzajów ogrzewania?

Sterowanie ogrzewaniem podłogowym i grzejnikami trzeba rozdzielić na trzy zadania. Automatyka źródła ciepła ustala temperaturę wody, armatura hydrauliczna kieruje ją do właściwego obiegu, a termostaty pokojowe decydują, które pomieszczenia w danej chwili potrzebują ciepła. Jeden panel może nadzorować wszystkie te elementy, ale nie zastąpi prawidłowego połączenia rur, pomp, zaworów i rozdzielacza.

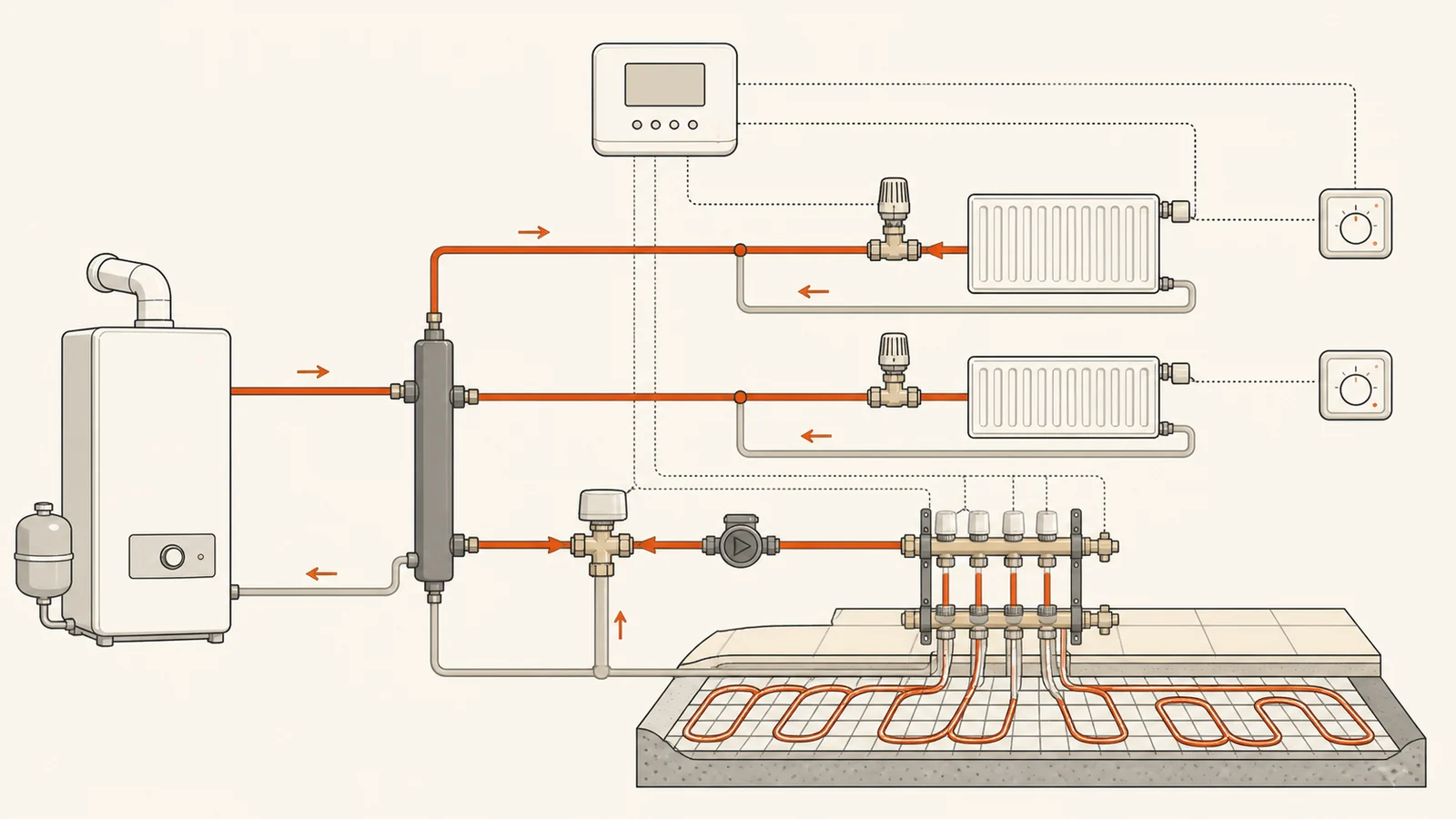

Najpierw ustala się, czy grzejniki potrafią pokryć straty ciepła pomieszczeń przy tej samej temperaturze zasilania, która wystarcza podłogówce. Jeśli tak, instalacja może pracować jako układ niskotemperaturowy bez stałego podnoszenia i późniejszego obniżania temperatury. Jeśli grzejniki potrzebują cieplejszej wody, powstają dwa obiegi: grzejnikowy zasilany bezpośrednio oraz podłogowy z układem mieszającym.

Jeden obieg czy dwa obiegi?

O liczbie obiegów nie decyduje sama obecność podłogówki i grzejników. Decydują wymagane parametry pracy odbiorników oraz sposób rozprowadzenia wody. Podłogówka i odpowiednio dobrane grzejniki mogą współpracować przy wspólnej temperaturze zasilania, ale trzeba to potwierdzić na podstawie strat ciepła pomieszczeń i mocy grzejników przy planowanych parametrach, a nie na podstawie mocy zapisanej dla innych warunków katalogowych.

Przed wyborem wariantu warto policzyć zapotrzebowanie budynku i poszczególnych pomieszczeń. Taki wynik pozwala sprawdzić, czy istniejące grzejniki poradzą sobie przy niższej temperaturze zasilania i czy mieszacz jest rzeczywiście potrzebny. Bez tego regulacja łatwo zamienia się w podnoszenie temperatury do chwili, aż najchłodniejszy pokój zacznie grzać.

Jak ustawić automatykę krok po kroku?

1. Opisz obiegi. Zapisz, które pomieszczenia obsługują grzejniki, które pętle podłogówki oraz gdzie znajdują się pompy, zawory i czujniki.
2. Ustal temperatury projektowe. Sprawdź z projektu lub obliczeń, jakiej temperatury zasilania potrzebuje każdy obieg w warunkach obliczeniowych.
3. Ustaw regulację źródła. Zacznij od krzywej grzewczej zależnej od temperatury zewnętrznej, jeśli sterownik ją obsługuje. Nie traktuj temperatury zasilania jako stałej wartości na cały sezon.
4. Ustaw obieg podłogowy. Jeśli jest mieszacz, ogranicz temperaturę zgodnie z projektem podłogówki i instrukcją zastosowanej automatyki.
5. Przypisz termostaty do stref. Każdy termostat powinien sterować właściwym siłownikiem na rozdzielaczu albo właściwą strefą grzejnikową.
6. Zrównoważ przepływy. Termostat nie naprawi pętli bez przepływu ani grzejnika, przez który przepływa zbyt dużo wody. Najpierw wyreguluj hydraulikę, potem oceniaj automatykę.
7. Wprowadzaj korekty pojedynczo. Po zmianie krzywej, przepływu lub harmonogramu daj instalacji czas na reakcję i dopiero potem zmieniaj kolejny parametr.

Regulacja pogodowa dopasowuje temperaturę zasilania do warunków zewnętrznych. Gdy na dworze jest cieplej, instalacja potrzebuje mniej ciepła, więc sterownik może obniżyć temperaturę wody zamiast cyklicznie włączać i wyłączać źródło. Energy Saving Trust wskazuje, że takie dopasowanie sprzyja stabilniejszej pracy pompy ciepła i utrzymaniu komfortu.^[2]

Czy można sterować wszystkim z jednego panelu?

Tak, jeśli regulator źródła, moduł obiegów i sterowniki pokojowe potrafią się komunikować albo zostały połączone przez właściwe wejścia sterujące. Panel może wtedy pokazywać temperatury, harmonogramy i zapotrzebowanie stref. Sam wspólny ekran nie oznacza jednak, że wszystkie pomieszczenia mają jeden termostat lub że oba obiegi otrzymują wodę o tej samej temperaturze.

W sterowaniu podłogówką termostat porównuje temperaturę pomieszczenia z nastawą, a regulator otwiera lub zamyka przypisane siłowniki na rozdzielaczu. Dokumentacja Uponor opisuje również łączenie kilku regulatorów pokojowych i programowanie harmonogramów dla całego systemu lub osobnych pomieszczeń.^[4] Analogiczną funkcję po stronie grzejników mogą pełnić zawory termostatyczne, głowice elektroniczne lub zawór strefowy, zależnie od projektu.

Wspólna aplikacja jest wygodna, lecz podczas doboru ważniejsze są zgodność protokołów, możliwość zgłoszenia zapotrzebowania do źródła oraz zachowanie przepływu po zamknięciu części stref. Jeżeli urządzenia jedynie pokazują się obok siebie w systemie smart home, ale nie przekazują poprawnie żądania grzania, użytkownik nadal będzie ręcznie korygował pracę instalacji.

Najczęstsze błędy w sterowaniu instalacją mieszaną

• Jeden termostat w przypadkowym miejscu. Czujnik ogrzany słońcem lub kominkiem może wyłączyć źródło, choć inne pomieszczenia nadal potrzebują ciepła.
• Zbyt wysoka temperatura zamiast korekty hydrauliki. Podnoszenie krzywej grzewczej maskuje zbyt mały przepływ, źle dobrany grzejnik albo błędne przypisanie pętli.
• Jednakowy harmonogram dla wszystkich odbiorników. Nie uwzględnia innego tempa reakcji posadzki i grzejników.
• Siłowniki bez koordynacji ze źródłem i pompą. Strefy mogą się zamknąć, a automatyka nadal zgłasza pracę, albo odwrotnie.
• Regulowanie wielu parametrów naraz. Po takiej zmianie nie wiadomo, czy poprawę dała krzywa grzewcza, przepływ, harmonogram czy nastawa termostatu.

Kiedy potrzebny jest instalator?

Samodzielnie można korygować harmonogramy, temperatury pokojowe i niewielkie przesunięcia krzywej grzewczej, o ile instrukcja urządzenia na to pozwala. Fachowiec jest potrzebny, gdy zmiana wymaga przebudowy hydrauliki, dołożenia mieszacza lub pompy, ingerencji w instalację elektryczną, zmiany priorytetów źródła albo diagnozy braku przepływu. Warto przygotować mu listę objawów i dotychczasowych nastaw zamiast opisu, że system po prostu działa źle.

Jeśli regulacja ujawni, że część grzejników nie pokrywa strat przy temperaturze odpowiedniej dla źródła, problem może dotyczyć nie tylko sterowania. Wtedy trzeba rozważyć większe odbiorniki, poprawę izolacji, zmianę podziału obiegów lub modernizację automatyki. Te działania warto ułożyć w kolejności, bo każda wcześniejsza zmiana wpływa na dobór następnej.

Jak sterować instalacją mieszaną na co dzień?

Najpierw utrzymuj możliwie niską temperaturę zasilania, która nadal zapewnia komfort w najtrudniejszym pomieszczeniu. Następnie używaj termostatów i siłowników do drobnej korekty poszczególnych stref, a nie do ciągłego odcinania całego systemu. Podłogówce daj czas na reakcję, grzejniki wykorzystaj tam, gdzie potrzebna jest szybsza odpowiedź, a każdą większą zmianę sprawdzaj po kolei.

Najważniejsze jest rozróżnienie temperatury wody od temperatury pomieszczenia. Pierwszą ustala źródło i ewentualny mieszacz, drugą kontrolują termostaty oraz przepływy. Gdy oba poziomy są poprawnie połączone, ogrzewanie podłogowe i grzejniki mogą działać w jednym systemie bez ręcznego przestawiania instalacji przy każdej zmianie pogody.
