Czy podłogówka może działać od kaloryfera?

Co oznacza podłogówka „od kaloryfera”?

To sformułowanie bywa używane dla trzech różnych rozwiązań. Pierwsze to błędne połączenie szeregowe, w którym woda po przejściu przez kaloryfer trafia bezpośrednio do rury w podłodze. Drugie to poprawne przyłączenie małej pętli do przewodów zasilania i powrotu instalacji grzejnikowej przez przeznaczony do tego zestaw regulacyjny. Trzecie to wspólna instalacja niskotemperaturowa, w której zarówno odpowiednio dobrane grzejniki, jak i podłogówka pracują na tych samych parametrach.

Najważniejsze jest więc nie to, czy w pobliżu znajduje się kaloryfer, lecz skąd pobierane są zasilanie i powrót oraz co kontroluje warunki pracy pętli. Poprawna pętla podłogowa ma własną drogę przepływu. Zamknięcie zaworu termostatycznego grzejnika nie powinno odcinać jej od obiegu, a zmiana pracy grzejnika nie powinna przypadkowo zmieniać temperatury posadzki.

Od czego zależy, czy podłogówka dogrzeje pomieszczenie?

Samo doprowadzenie ciepłej wody nie przesądza, że podłogówka pokryje straty ciepła. Potrzebna moc wynika ze stanu przegród, okien, wentylacji i temperatury projektowej dla lokalizacji. Z kolei możliwa do uzyskania moc podłogi zależy między innymi od powierzchni aktywnej, konstrukcji warstw, rozstawu rur, parametrów wody i rodzaju wykończenia.

W modernizowanym domu bywa, że część podłogi zajmuje stała zabudowa, a materiał wykończeniowy ogranicza oddawanie ciepła. Wtedy nawet hydraulicznie poprawna pętla może nie wystarczyć jako jedyny odbiornik. Grzejnik można pozostawić jako uzupełnienie, ale jego udział powinien wynikać z obliczeń, a nie z założenia, że „jakoś się podzielą”.

Dlaczego nie podłączać pętli szeregowo za grzejnikiem?

W połączeniu szeregowym warunki pracy podłogówki zależałyby od tego, co dzieje się wcześniej w grzejniku. Gdy głowica termostatyczna przymknie zawór po dogrzaniu pokoju, przepływ przez dalszą część układu spadnie albo zaniknie. Gdy zawór będzie otwarty, temperatura wody za grzejnikiem nadal będzie zmienna. Posadzka otrzyma więc ciepło przypadkowo, zamiast zgodnie z zapotrzebowaniem swojego pomieszczenia.

Taki układ utrudnia także odpowietrzanie i równoważenie hydrauliczne. Długa rura w podłodze wnosi inny opór niż grzejnik. Bez projektu nie wiadomo, jak podzieli się przepływ, a próba poprawienia jednej gałęzi zaworem może pogorszyć działanie drugiej. Objawem nie musi być od razu awaria. Częściej pojawia się nierównomiernie ciepła podłoga, niedogrzanie, szum albo duża różnica reakcji między pokojami.

Jak połączyć podłogówkę z grzejnikami?

Właściwy wariant zależy od wielkości strefy podłogowej, parametrów źródła ciepła i układu rur. Nie ma jednego zestawu pasującego do każdego domu. Można jednak rozróżnić trzy czytelne schematy, które pomagają rozmawiać z projektantem lub instalatorem.

Mała strefa przy instalacji grzejnikowej

Dla pojedynczego pomieszczenia można zastosować kompaktowy zestaw przewidziany przez producenta do włączenia pętli podłogowych w instalację grzejnikową. Przykładowy zestaw Purmo jest przeznaczony do bezpośredniego podłączenia jednej lub dwóch pętli, a w obudowie łączy regulację z pompą zapewniającą przepływ.^[1] To nadal nie jest zasilanie z wyjścia kaloryfera. Zestaw pobiera wodę z przewodu zasilającego i oddaje ją do powrotu jako odrębną gałąź.

Wspólne parametry niskotemperaturowe

Jeżeli źródło ciepła zasila całą instalację temperaturą odpowiednią dla podłogówki, osobne mieszanie może nie być potrzebne. Warunkiem jest jednak to, że grzejniki mają wystarczającą powierzchnię i moc przy tych parametrach. Starszy kaloryfer dobrany do innego sposobu pracy może wtedy nie dogrzać pokoju, choć sama podłogówka działa prawidłowo.

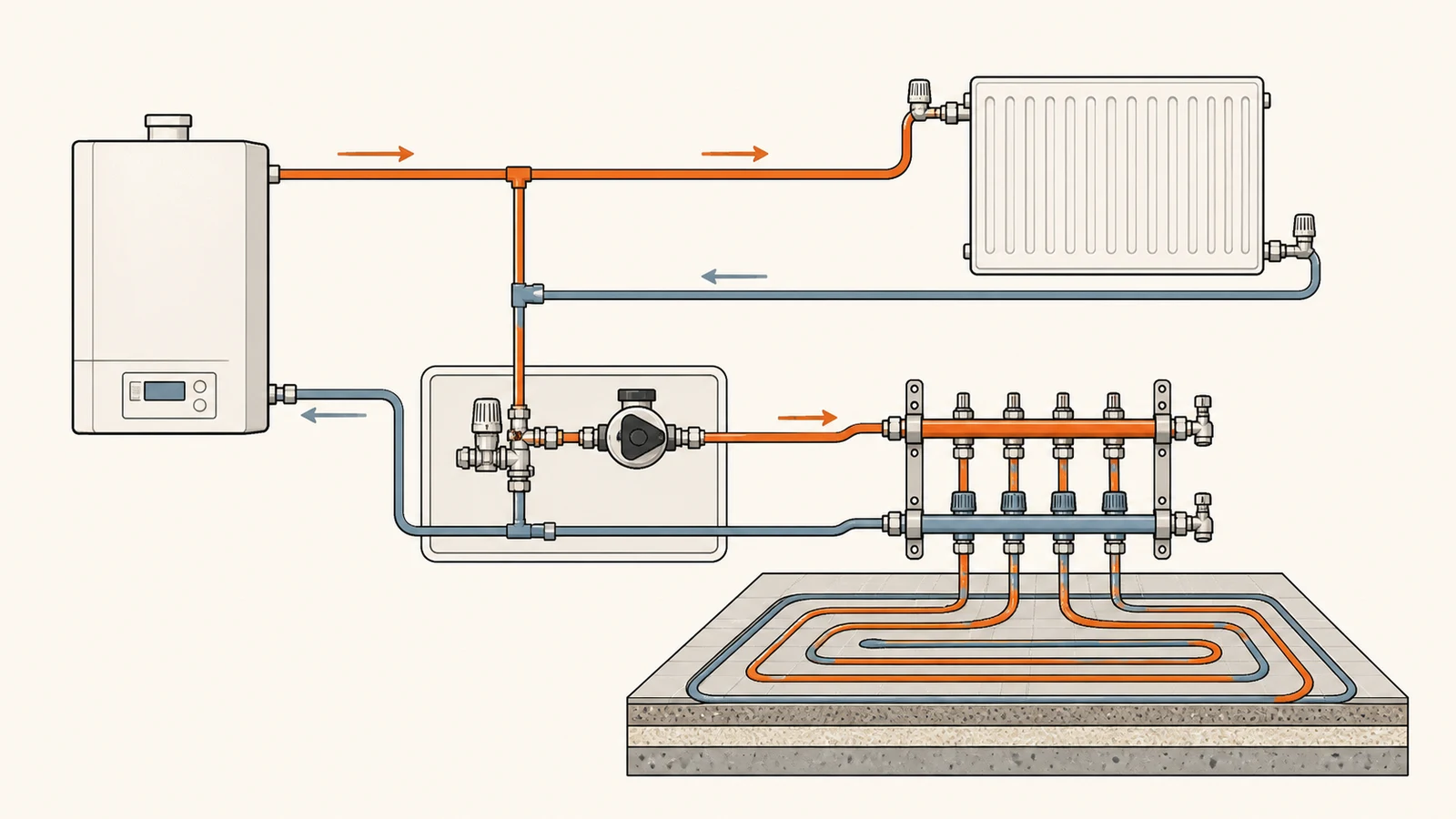

Układ mieszający Danfoss opisuje dokładnie mechanizm potrzebny przy cieplejszym obiegu głównym: miesza wodę ze źródła z chłodniejszym powrotem podłogówki i reguluje temperaturę jej zasilania. Producent wskazuje też możliwość zastosowania termostatu bezpieczeństwa chroniącego podłogę przed zbyt wysoką temperaturą.^[2]

Jakie elementy są potrzebne w instalacji mieszanej?

Lista elementów wynika ze schematu, ale funkcje pozostają podobne. Potrzebne są dwa poprawnie włączone przewody główne, czyli zasilanie i powrót, oraz urządzenie kontrolujące temperaturę obiegu podłogowego, jeśli obieg grzejnikowy pracuje na wyższych parametrach. Przy większej liczbie pętli dochodzi rozdzielacz, regulacja przepływów i często osobna pompa.

• Regulacja temperatury – zawór lub grupa mieszająca ogranicza parametry wody kierowanej do podłogi.
• Rozdział przepływu – rozdzielacz zasila pętle równolegle i umożliwia ich indywidualne ustawienie.
• Wymuszenie obiegu – pompa zapewnia wymagany przepływ, jeżeli opory i układ hydrauliczny tego wymagają.
• Sterowanie pomieszczeniem – termostat i siłownik mogą zamknąć daną strefę bez przypadkowego odcinania kaloryfera.
• Zabezpieczenie – ogranicznik lub termostat bezpieczeństwa reaguje na nieprawidłową temperaturę zasilania.
• Równoważenie – nastawy zapobiegają sytuacji, w której łatwiejsza hydraulicznie gałąź zabiera przepływ pozostałym odbiornikom.

Jak zaplanować modernizację krok po kroku?

1. Policz obciążenie cieplne pomieszczenia. Dzięki temu wiadomo, czy podłoga może być jedynym odbiornikiem, czy kaloryfer powinien pozostać.
2. Sprawdź konstrukcję podłogi. Liczą się dostępna wysokość, izolacja pod rurami, warstwy jastrychu oraz ograniczenia producenta paneli, drewna lub kleju.
3. Ustal parametry istniejącej instalacji. Trzeba znać sposób sterowania źródłem, przebieg zasilania i powrotu oraz możliwość hydraulicznego włączenia nowej gałęzi.
4. Dobierz schemat regulacji. Dla małej pętli może wystarczyć dedykowany zestaw kompaktowy, a dla kilku stref potrzebny będzie rozdzielacz z grupą mieszającą.
5. Zaprojektuj pętle i przepływy. Rozstaw rur, długość obiegów i nastawy muszą współpracować z potrzebną mocą oraz wykończeniem podłogi.
6. Uruchom i wyreguluj całość. Po napełnieniu, odpowietrzeniu i sprawdzeniu szczelności ustawia się przepływy oraz kontroluje reakcję obu części instalacji.

Ten porządek chroni przed częstym błędem: najpierw wykonuje się rurę w podłodze, a dopiero później szuka sposobu jej zasilenia. Po zamknięciu posadzki zmiana rozstawu lub podziału pętli jest trudna, dlatego decyzje hydrauliczne i cieplne powinny zapaść przed pracami budowlanymi.

Po czym poznać źle połączoną podłogówkę i kaloryfer?

Nieprawidłowość może ujawnić się dopiero po zmianie pogody albo po zadziałaniu głowic termostatycznych. Sygnałem ostrzegawczym jest podłoga grzejąca wyłącznie wtedy, gdy otwarty jest sąsiedni kaloryfer, wyraźnie różne temperatury fragmentów posadzki, brak reakcji na własny termostat, częste zapowietrzanie albo hałas po przymknięciu zaworów.

Warto też obserwować drugą stronę układu. Jeżeli po uruchomieniu podłogówki kaloryfery przestały dogrzewać odległe pomieszczenia, nowa gałąź mogła zmienić podział przepływów. Sama wymiana pompy na mocniejszą nie rozwiązuje przyczyny. Najpierw trzeba sprawdzić schemat, nastawy i równoważenie, bo zbyt duży przepływ może tylko zwiększyć hałas.

Co wziąć pod uwagę przy remoncie całego domu?

Połączenie podłogówki z kaloryferami jest częścią większej decyzji o modernizacji. Ocieplenie przegród może zmniejszyć potrzebną moc odbiorników, nowe źródło ciepła może pracować na innych parametrach, a wymiana podłogi otwiera możliwość wykonania większej strefy grzewczej. Dlatego warto ustalić kolejność prac, zanim kupi się grupę mieszającą lub pozostawi przypadkowe kaloryfery.

Czy podłogówka może działać od kaloryfera? Podsumowanie

Podłogówka może działać razem z kaloryferami i korzystać z tego samego źródła ciepła. Nie powinna jednak być szeregowym przedłużeniem grzejnika. Potrzebuje osobnej pętli włączonej między zasilanie i powrót oraz takiej regulacji temperatury i przepływu, jaka wynika z parametrów całej instalacji.

Dla jednej małej strefy rozwiązaniem może być dedykowany zestaw przyłączeniowy. Przy kilku pomieszczeniach zwykle czytelniejszy jest osobny obieg z rozdzielaczem. Gdy cały system pracuje na niskich parametrach, mieszanie może okazać się zbędne, ale wtedy trzeba potwierdzić moc istniejących grzejników. Ostateczny schemat powinien wynikać z obliczeń cieplnych i hydraulicznych, nie z samej bliskości kaloryfera.
