Czy do ogrzewania podłogowego potrzebna jest pompa?

Dlaczego wodna podłogówka potrzebuje pompy?

Wodna podłogówka oddaje ciepło dzięki wodzie krążącej w rurach ułożonych w podłodze. Po drodze czynnik przepływa przez źródło ciepła, przewody zasilające, rozdzielacz, poszczególne pętle oraz przewód powrotny. Każdy z tych elementów stawia opór. Sama różnica temperatur nie zapewnia w typowej współczesnej instalacji stabilnego przepływu przez wszystkie pętle, dlatego obieg wymusza pompa.

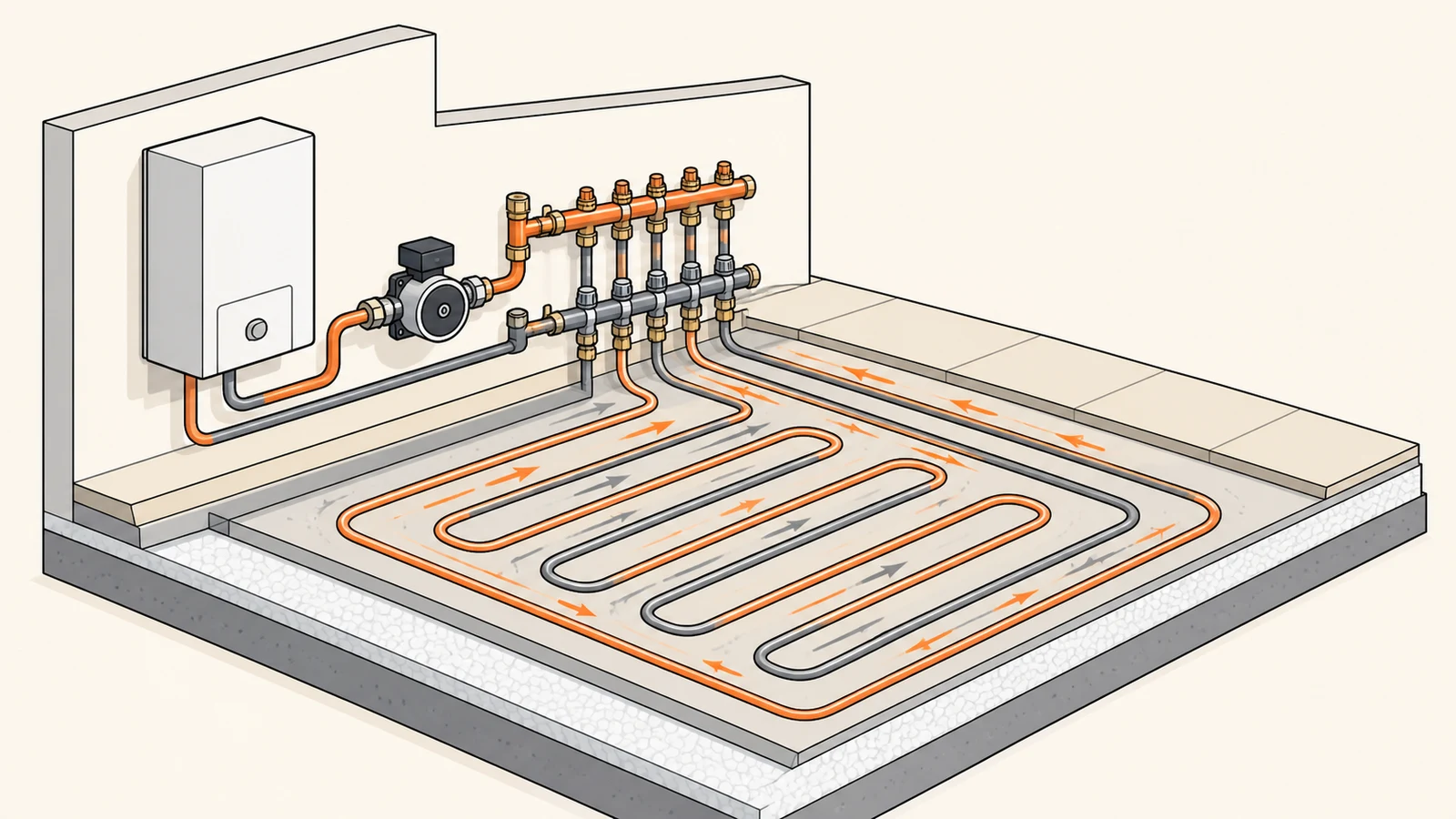

W technicznym schemacie wodnego ogrzewania podłogowego pompa obiegowa występuje obok rozdzielacza zasilającego i powrotnego, regulatorów oraz elementów sterowania temperaturą. Dokumentacja Danfoss wskazuje również, że pełny dobór systemu wymaga obliczeń uwzględniających przenikanie ciepła przez warstwy podłogi.^[1]

Gdzie może znajdować się pompa do podłogówki?

Miejsce pompy wynika ze schematu hydraulicznego, a nie z samej obecności rur w podłodze. W domu z jednym obiegiem może wystarczyć pompa w źródle. Przy grupie mieszającej pompa jest częścią zespołu przy rozdzielaczu. Jeżeli instalację rozdziela sprzęgło hydrauliczne albo bufor, po obu stronach rozdzielenia mogą pracować osobne pompy, każda dla swojego obiegu.

Jak sprawdzić, czy instalacja ma właściwy obieg?

Najpierw ustal rodzaj ogrzewania. W wodnym systemie przy rozdzielaczu znajdują się rury zasilające i powrotne dla pętli. W systemie elektrycznym ciepło wytwarzają przewody lub maty podłączone do zasilania i termostatu. Dopiero potem analizuj urządzenia po stronie hydraulicznej.

1. Sprawdź model źródła ciepła i w jego dokumentacji znajdź informację o wbudowanej pompie obiegowej.
2. Porównaj rzeczywisty układ rur ze schematem zalecanym przez producenta urządzenia.
3. Ustal, czy przy rozdzielaczu znajduje się grupa mieszająca oraz czy zawiera własną pompę.
4. Odczytaj z projektu wymagane przepływy dla pętli i nastawy na rozdzielaczu.
5. Sprawdź, czy sterowanie uruchamia pompę wtedy, gdy przynajmniej jedna strefa zgłasza zapotrzebowanie na ciepło.

Jeśli nie ma projektu lub obliczeń hydraulicznych, nie da się wiarygodnie potwierdzić poprawności doboru wyłącznie na podstawie średnicy przyłączy albo wielkości obudowy pompy. Punktem wyjścia jest zapotrzebowanie cieplne pomieszczeń, wymagany przepływ w pętlach oraz opory instalacji.

Jak dobrać i ustawić pompę do podłogówki?

Dobór pompy do wodnej podłogówki opiera się na punkcie pracy. Potrzebny przepływ wynika z ilości ciepła, którą mają przenieść pętle, oraz z przyjętych temperatur zasilania i powrotu. Wymagana wysokość podnoszenia wynika z oporów najbardziej niekorzystnego obiegu, wraz z rurami, rozdzielaczem, zaworami i innymi elementami na drodze przepływu.

Punkt pracy porównuje się z charakterystyką pompy podaną przez producenta. Pompa nie powinna być wybierana wyłącznie według największej dostępnej mocy ani ustawiana od razu na najwyższy poziom. Zbyt mały przepływ może ograniczyć dostarczanie ciepła, a zbyt duży sprzyja szumom i utrudnia utrzymanie prawidłowych przepływów w poszczególnych pętlach.

Co mogą oznaczać objawy złej pracy?

Nierównomiernie ciepła podłoga nie jest automatycznie dowodem na brak pompy albo jej zbyt małą wydajność. Podobny efekt mogą powodować zamknięte siłowniki, powietrze w pętlach, zabrudzenie elementów, błędne nastawy przepływomierzy, nieprawidłowa temperatura zasilania lub różnice w konstrukcji i wykończeniu podłogi.

Te obserwacje pomagają uporządkować diagnostykę, ale nie zastępują pomiarów. Przed zmianą nastaw warto zapisać ich stan początkowy, sprawdzić instrukcję urządzeń i zmieniać tylko jeden parametr naraz. Dzięki temu można ocenić skutek i wrócić do poprzedniej konfiguracji.

Pompa obiegowa a rodzaj źródła ciepła

Pompa ciepła dobrze współpracuje z wodnym ogrzewaniem podłogowym, ponieważ oba elementy mogą pracować w układzie niskotemperaturowym. Nie przesądza to jednak, że pompa obiegowa wbudowana w urządzenie zawsze obsłuży każdą instalację. Znaczenie mają opory pętli, obecność bufora lub sprzęgła, wymagany przepływ przez wymiennik oraz sposób sterowania strefami.

Przy kotle zasilającym jednocześnie grzejniki i podłogówkę często potrzebne jest oddzielenie parametrów obu obiegów. Grupa mieszająca może wtedy obniżać temperaturę zasilania podłogówki i zapewniać jej własny przepływ. W układzie z samą podłogówką osobna grupa nie jest automatycznym wymogiem – decyzja zależy od temperatury, hydrauliki oraz zaleceń producenta źródła.

W każdym wariancie sterowanie powinno koordynować źródło ciepła, siłowniki stref i pompę. Jeżeli wszystkie pętle się zamkną, instalacja musi nadal spełniać wymagania źródła dotyczące przepływu. Rozwiązaniem może być odpowiednia logika sterowania albo element przewidziany w projekcie, ale nie należy dobierać go na podstawie samej obserwacji instalacji.

Czy elektryczne ogrzewanie podłogowe potrzebuje pompy?

Nie. Elektryczne ogrzewanie podłogowe nie ma wody, rozdzielacza hydraulicznego ani pętli wymagających wymuszenia przepływu. Ciepło powstaje bezpośrednio w kablu, macie lub innym elektrycznym elemencie grzejnym, a pracą układu steruje termostat z odpowiednimi czujnikami. Instrukcja Danfoss opisuje właśnie element grzejny oraz termostat z czujnikiem jako podstawowe części systemu elektrycznego.^[4]

To rozróżnienie jest ważne przy odpowiedzi na tytułowe pytanie. Określenie „ogrzewanie podłogowe” obejmuje dwie odmienne technologie. Pompa obiegowa jest konieczna dla funkcji wodnej podłogówki, lecz nie należy do systemu elektrycznego.

Jak zaplanować cały układ?

Najbezpieczniej zacząć od obliczeń zapotrzebowania na ciepło i projektu pętli, a dopiero potem wybierać rozdzielacz, sposób regulacji oraz pompę. Projekt powinien spinać źródło ciepła, temperatury pracy, przepływy, opory hydrauliczne i logikę sterowania. Dzięki temu wiadomo, czy wystarczy pompa w źródle, czy potrzebny jest osobny obieg.

Jeżeli modernizujesz istniejący dom, uwzględnij także późniejsze etapy. Wymiana źródła ciepła, dołożenie podłogówki w części pomieszczeń, pozostawienie grzejników albo montaż bufora mogą zmienić hydraulikę. Kolejność decyzji ma znaczenie, ponieważ urządzenie dobrane do obecnego układu może nie pasować do docelowego.

Podsumowanie

Wodna podłogówka potrzebuje pompy obiegowej, ponieważ bez wymuszonego przepływu nie rozprowadzi stabilnie ciepła przez pętle. Nie zawsze potrzebuje jednak dodatkowej pompy przy rozdzielaczu. Funkcję tę może pełnić pompa w źródle ciepła, grupa mieszająca albo pompa obiegu wtórnego, zależnie od projektu.

Przed zakupem sprawdź schemat hydrauliczny, wymagany przepływ, opory instalacji i sposób sterowania strefami. Nie oceniaj doboru po samej obecności urządzenia ani nie zwiększaj nastawy w ciemno. W elektrycznej podłogówce pompa obiegowa nie występuje, bo nie ma czynnika grzewczego krążącego w rurach.
