Czy magazyn energii może działać bez wymiany falownika?

Kiedy można zachować istniejący falownik?

Istniejący falownik można zachować, gdy wybrany system magazynowania jest przeznaczony do pracy po stronie AC i ma własny falownik bateryjny lub zintegrowany dwukierunkowy układ przekształtnikowy. Dokumentacja SMA opisuje modernizację, w której dotychczasowy falownik PV pozostaje w instalacji, a magazyn otrzymuje osobny falownik bateryjny.^[1]

Nie jest to jednak uniwersalny adapter do każdego zestawu urządzeń. Producent magazynu może wymagać określonego licznika energii, sterownika, przekładników pomiarowych, układu komunikacji albo kompatybilnej konfiguracji faz. Trzeba też sprawdzić, czy przewidziany sposób montażu obejmuje tylko zwiększenie autokonsumpcji, czy również zasilanie awaryjne. Te funkcje korzystają z podobnych podzespołów, ale stawiają instalacji inne wymagania.

Wymiana falownika PV może okazać się uzasadniona, gdy obecne urządzenie jest niesprawne, nie odpowiada planowanej rozbudowie instalacji albo inwestor świadomie wybiera architekturę DC z falownikiem hybrydowym. Nie należy jednak zakładać, że jest konieczna tylko dlatego, że pierwotna instalacja nie miała baterii.

Jak działa AC-coupling w instalacji PV?

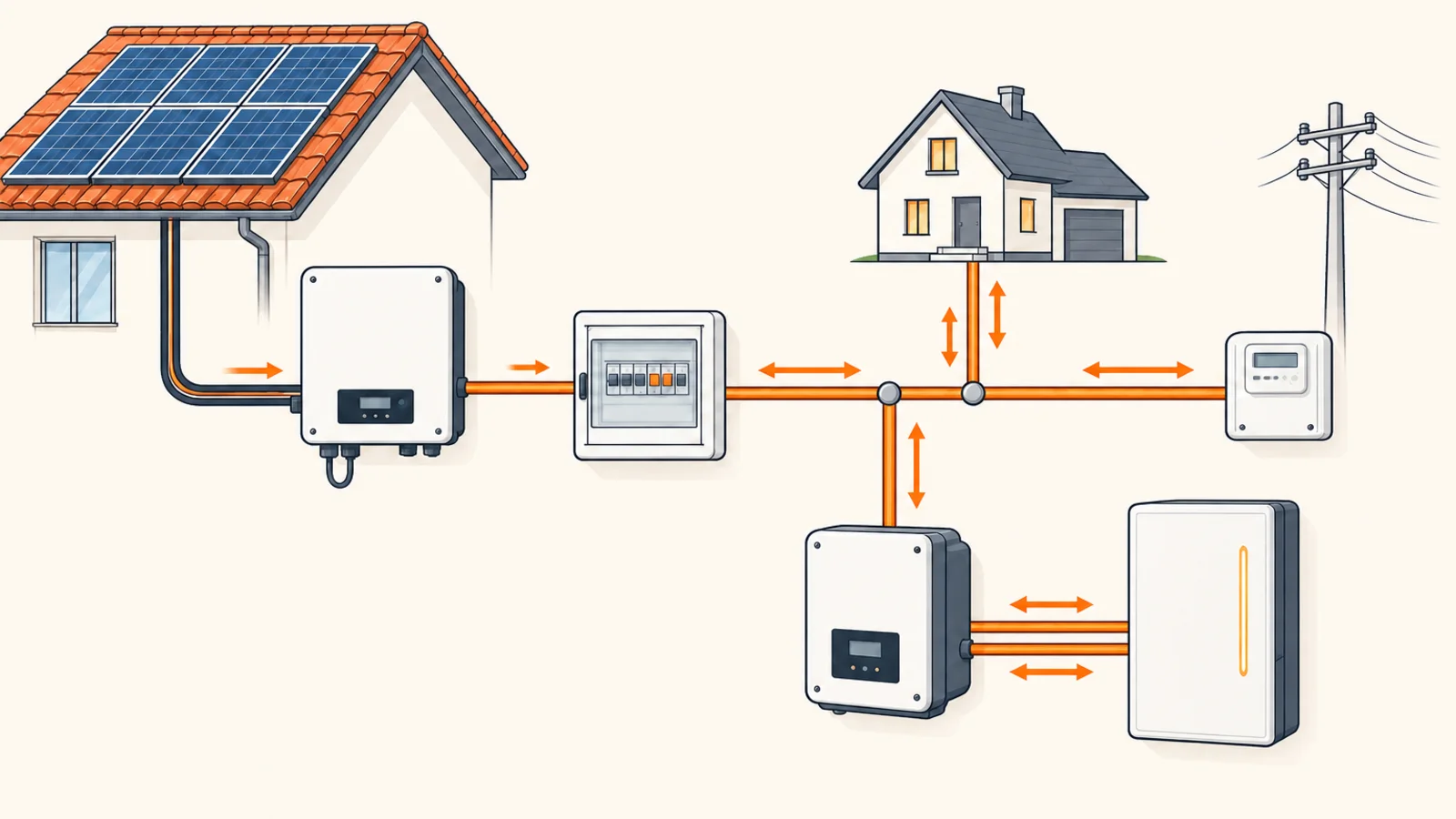

AC-coupling oznacza, że instalacja PV i magazyn spotykają się po stronie prądu przemiennego. Panele wytwarzają prąd stały, a istniejący falownik PV zmienia go na prąd przemienny wykorzystywany w domu. Gdy produkcja przewyższa bieżące zużycie, sterownik magazynu może skierować nadwyżkę do falownika bateryjnego. Ten ponownie zmienia prąd przemienny na stały potrzebny do ładowania ogniw. Przy rozładowaniu kierunek konwersji jest odwrotny. Taki przebieg energii opisuje również materiał Enphase o magazynach dołączanych po stronie AC.^[2]

1. Panele PV przekazują energię do dotychczasowego falownika PV.
2. Falownik PV zasila odbiorniki w domu po stronie AC.
3. Układ pomiarowy rozpoznaje nadwyżkę albo pobór z sieci.
4. Falownik bateryjny ładuje magazyn lub oddaje z niego energię do instalacji domu.
5. Sterownik pilnuje kierunku przepływu, limitów mocy i wybranego trybu pracy.

Dzięki temu istniejąca część fotowoltaiczna może nadal pracować na swoich dotychczasowych zasadach. Nowy system musi jednak prawidłowo mierzyć przepływ energii w punkcie przyłączenia. Jeśli licznik lub przekładniki znajdą się w złym miejscu, magazyn może reagować na niepełny obraz zużycia domu, ładować się w niepożądanym momencie albo nie ograniczać oddawania energii tak, jak zakłada projekt.

Co trzeba dołożyć oprócz baterii?

Magazyn energii bez wymiany falownika PV jest rozbudową całego układu elektrycznego, a nie dostawieniem samej obudowy z ogniwami. Zakres zależy od produktu i funkcji, ale projekt zwykle obejmuje kilka współpracujących elementów:

• Falownik bateryjny – osobny lub wbudowany w magazyn, odpowiedzialny za ładowanie i rozładowanie baterii.
• Pomiar przepływu energii – licznik, przekładniki prądowe albo inny układ wskazujący sterownikowi import, eksport i zużycie.
• Sterownik energii – ustala priorytety pracy, rezerwę baterii oraz ograniczenia ładowania i oddawania energii.
• Zabezpieczenia AC i DC – dobrane do dokumentacji urządzeń, przekrojów przewodów i układu sieci w budynku.
• Układ wydzielania zasilania awaryjnego – potrzebny tylko wtedy, gdy magazyn ma pracować po zaniku napięcia z sieci.

W systemach podłączonych do sieci wymagana jest ochrona przed pracą wyspową. Dokumentacja Victron wskazuje ten wymóg także dla układów, które nie oddają energii do sieci.^[3] Rozwiązanie awaryjne musi więc odłączyć instalację domu od sieci operatora, zanim zacznie tworzyć lokalne zasilanie. Nie wystarczy włączyć dodatkowego źródła do rozdzielnicy.

Co sprawdzić przed wyborem magazynu?

Pierwszym dokumentem powinna być karta katalogowa i instrukcja obecnego falownika PV. Potrzebne są również schemat jednokreskowy instalacji, informacja o liczbie faz, miejscu licznika operatora, zabezpieczeniach oraz podziale obwodów w rozdzielnicy. Na tej podstawie wykonawca może ocenić, gdzie umieścić pomiar i czy wybrany system zobaczy cały przepływ energii w budynku.

Jeśli magazyn ma wspierać pompę ciepła, dobór nie powinien opierać się wyłącznie na rocznej produkcji fotowoltaiki. Znaczenie ma zapotrzebowanie budynku na ciepło, sposób pracy pompy i momenty największego poboru. Najpierw warto uporządkować dane domu, a dopiero potem ustalać pojemność i moc części bateryjnej.

Czy magazyn zadziała podczas awarii sieci?

Nie każdy magazyn dołożony po stronie AC zapewnia prąd podczas awarii. Układ nastawiony wyłącznie na autokonsumpcję może działać tylko wtedy, gdy dostępna jest sieć. Standardowy falownik sieciowy PV również wyłącza się po zaniku napięcia, jeśli system nie ma urządzenia, które bezpiecznie odizoluje dom i utworzy dla falownika lokalną sieć. Tesla opisuje, że tradycyjna instalacja słoneczna bez systemu podtrzymania nie pracuje podczas awarii, a system bateryjny w trybie backup odłącza dom od sieci i steruje produkcją PV.^[4]

AC-coupling czy falownik hybrydowy?

AC-coupling jest szczególnie logiczny przy sprawnej, działającej instalacji PV, której właściciel nie chce przebudowywać po stronie paneli. Pozwala rozdzielić część fotowoltaiczną i bateryjną, a awaria jednego urządzenia nie musi oznaczać wymiany całej architektury. Ułatwia też etapowanie inwestycji.

Falownik hybrydowy może być atrakcyjny przy nowej instalacji albo planowanej wymianie obecnego falownika. Wspólna architektura może ograniczyć liczbę urządzeń oraz konwersji energii. W systemie AC energia kierowana z PV do baterii przechodzi bowiem z DC na AC, następnie z AC na DC, a przy późniejszym użyciu ponownie na AC. Dodatkowe etapy powodują straty, dlatego porównanie powinno obejmować sprawność całego cyklu, a nie tylko sprawność pojedynczego falownika.^[2]

Nie ma więc jednej odpowiedzi dla każdego domu. Zachowanie falownika ogranicza ingerencję w sprawną instalację, ale wymaga dodatkowego urządzenia bateryjnego i dobrego sterowania. Wymiana na model hybrydowy zwiększa zakres prac, lecz może uprościć docelową architekturę. Decyzję trzeba oprzeć na stanie obecnego falownika, celu magazynu, wymaganej funkcji awaryjnej oraz kosztorysie całego układu.

Jak przygotować modernizację krok po kroku?

1. Określ cel – autokonsumpcja, zasilanie awaryjne, praca z pompą ciepła albo połączenie tych funkcji.
2. Zbierz dane – model falownika, układ faz, schemat rozdzielnicy, profil zużycia i informacje o planowanych odbiornikach.
3. Porównaj architektury – zachowanie falownika z AC-coupling oraz wymianę na falownik hybrydowy, licząc cały zakres urządzeń i prac.
4. Zweryfikuj zgodność – instrukcje producentów, dopuszczone liczniki, komunikację, sposób pomiaru oraz warunki uruchomienia.
5. Zaprojektuj backup – jeśli jest potrzebny, wskaż obwody priorytetowe i sprawdź ich moc rozruchową oraz jednoczesną pracę.
6. Ustal formalności – przed uruchomieniem sprawdź procedurę aktualizacji mikroinstalacji u swojego operatora.
7. Odbierz instalację – zachowaj schemat powykonawczy, ustawienia, protokoły, karty katalogowe i potwierdzenie zgłoszenia.

Dodanie magazynu zmienia dane techniczne instalacji. Procedury zależą od operatora, dlatego trzeba korzystać z aktualnych formularzy właściwego OSD. TAURON Dystrybucja wskazuje, że rozbudowę mikroinstalacji o magazyn energii można zgłosić jako aktualizację, a w dokumentacji należy ująć zarówno nowe, jak i istniejące urządzenia.^[5]

Na etapie ofertowania poproś o jeden schemat pokazujący falownik PV, falownik bateryjny, magazyn, licznik energii, punkt rozdziału, zabezpieczenia i obwody awaryjne. Ten dokument szybko ujawnia, czy hasło magazyn energii bez wymiany falownika oznacza kompletny system, czy tylko samą baterię z nieopisanym zakresem dodatkowych prac.

Podsumowanie

Magazyn energii może działać bez wymiany falownika PV, jeśli zostanie dołączony po stronie AC z własnym falownikiem bateryjnym i właściwym układem pomiaru oraz sterowania. Istniejący falownik nadal obsługuje panele, a nowa część odpowiada za ładowanie i rozładowanie baterii.

Najważniejsze jest rozdzielenie obietnic. AC-coupling może zwiększyć autokonsumpcję bez przebudowy strony DC, ale nie daje automatycznie zasilania podczas awarii. Backup, współpraca z istniejącą fotowoltaiką po zaniku sieci, zgodność faz, zabezpieczenia i formalności muszą być wyraźnie opisane w projekcie oraz ofercie.
