Magazyn energii bez wymiany falownika nie magazynuje prądu zmiennego. Akumulator gromadzi energię chemiczną i pracuje po stronie DC, a określenie AC-coupling oznacza, że przez własny falownik dwukierunkowy łączy się z domem po stronie prądu zmiennego.
Pytanie, czy magazyn energii bez wymiany falownika magazynuje prąd stały czy zmienny, łączy dwa różne zagadnienia: sposób przechowywania energii w akumulatorze oraz sposób włączenia całego urządzenia do instalacji domowej. W typowym układzie AC-coupled akumulator pracuje po stronie DC, ale kompletny magazyn komunikuje się z rozdzielnicą po stronie AC. Dlatego określenie „magazyn AC” opisuje topologię połączenia, a nie rodzaj prądu zamkniętego w ogniwach.
Najważniejsze doprecyzowanie brzmi: akumulator nie przechowuje prądu jak zbiornik wody. Podczas ładowania energia elektryczna wywołuje odwracalne procesy chemiczne w ogniwach. Podczas rozładowania reakcje te pozwalają ponownie dostarczyć energię elektryczną. Na zaciskach pakietu bateryjnego występuje napięcie stałe, a przepływ prądu ma kierunek zależny od tego, czy bateria jest ładowana, czy oddaje energię.
W praktyce warto rozdzielić trzy pojęcia. Energia opisuje zdolność magazynu do wykonania pracy. Napięcie określa różnicę potencjałów na jego zaciskach. Prąd pojawia się wtedy, gdy energia płynie przez zamknięty obwód. Z tego powodu najdokładniejsza odpowiedź nie brzmi „magazynuje DC”, lecz: magazynuje energię w procesach chemicznych, a jego część bateryjna działa elektrycznie po stronie DC.
U.S. Department of Energy rozróżnia te warstwy wprost: baterie wykorzystują prąd stały, natomiast sieć i domowe odbiorniki pracują po stronie prądu zmiennego. W układzie AC-coupled potrzebny jest falownik PV oraz osobny falownik dwukierunkowy magazynu.[1]
| Element układu | Strona elektryczna | Rola |
|---|---|---|
| Moduły fotowoltaiczne | DC | Wytwarzają energię elektryczną z promieniowania słonecznego |
| Dotychczasowy falownik PV | DC i AC | Przekształca energię z paneli na prąd zmienny dla domu |
| Rozdzielnica i obwody domowe | AC | Rozprowadzają energię do odbiorników i łączą instalację z siecią |
| Falownik bateryjny | AC i DC | Dwukierunkowo obsługuje ładowanie oraz rozładowanie baterii |
| Pakiet akumulatorów | DC | Gromadzi energię dzięki odwracalnym procesom chemicznym |

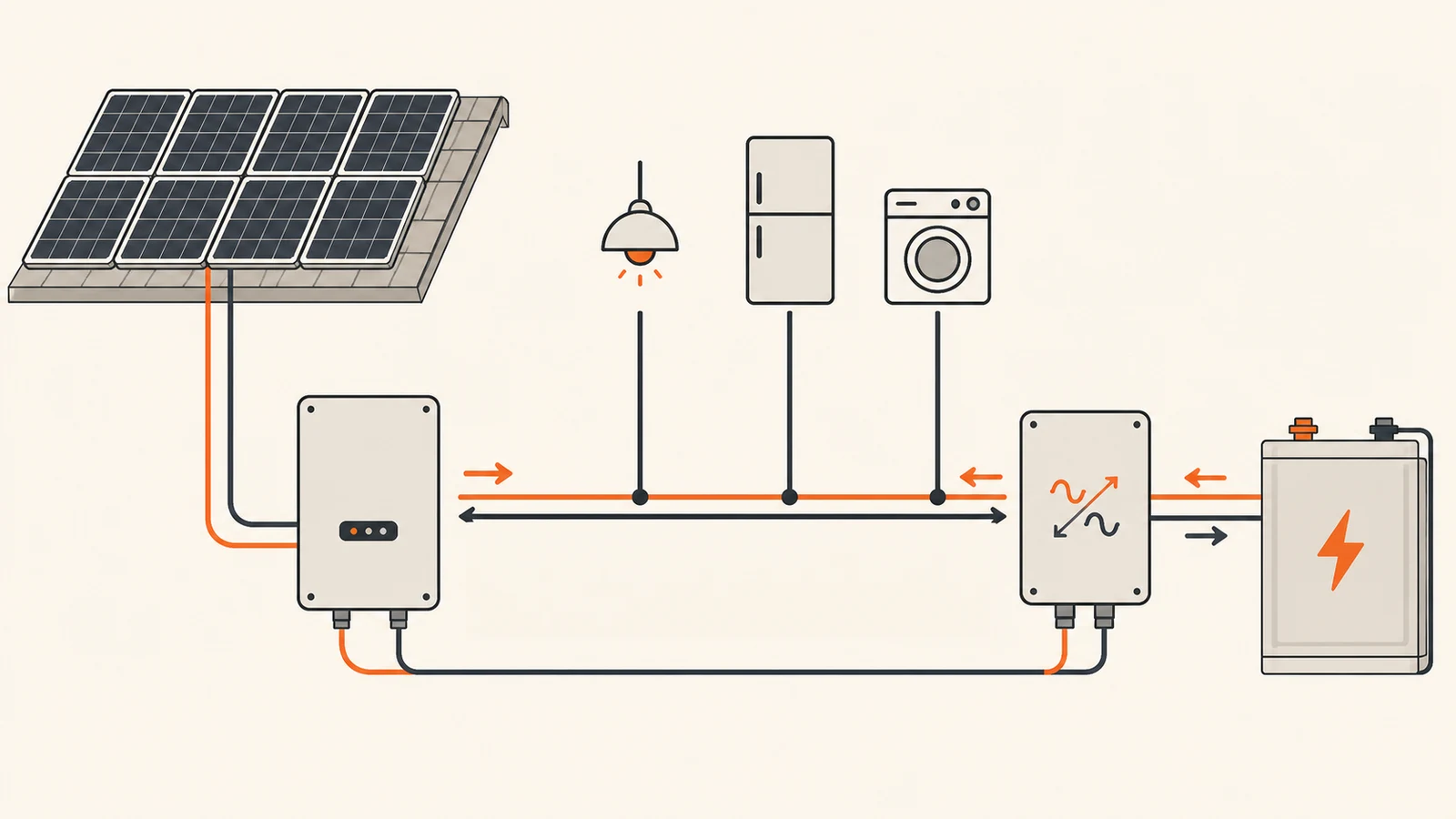

AC-coupling oznacza, że istniejąca fotowoltaika i nowy magazyn spotykają się po stronie prądu zmiennego. Falownik PV nadal przetwarza DC z paneli na AC. Magazyn nie jest wpinany pomiędzy panele a ten falownik, lecz otrzymuje własny tor mocy przyłączony do instalacji AC. Taka architektura pozwala pozostawić sprawny falownik PV, o ile projekt magazynu jest zgodny z parametrami istniejącej instalacji.
Gdy produkcja fotowoltaiki przewyższa bieżące zużycie domu, energia po przejściu przez falownik PV znajduje się już po stronie AC. Falownik bateryjny pobiera ją z tej strony, przekształca AC na DC i steruje ładowaniem pakietu. Ten sam tor może, zależnie od konfiguracji urządzenia i sterowania, obsługiwać także ładowanie z sieci.
Gdy odbiorniki potrzebują energii z baterii, kierunek przepływu się odwraca. Pakiet oddaje energię po stronie DC, a falownik bateryjny przekształca ją na AC zsynchronizowane z instalacją domową. Elektronika mocy pełni więc rolę mostu w obu kierunkach: przy ładowaniu zamienia AC na DC, a przy rozładowaniu DC na AC.[2]
Jeżeli magazyn ma współpracować także z pompą ciepła, sam schemat AC/DC nie wystarczy do doboru pojemności. Najpierw trzeba rozpoznać zapotrzebowanie budynku na ciepło i wynikające z niego obciążenie elektryczne ogrzewania, a dopiero później zestawić je z profilem produkcji PV oraz zużyciem pozostałych odbiorników.
W układzie AC-coupled falownik fotowoltaiczny i falownik bateryjny są odrębnymi urządzeniami. Pierwszy nadal obsługuje punkt pracy modułów PV i przekazuje energię do instalacji AC. Drugi zarządza baterią. Nie trzeba więc zastępować falownika PV modelem hybrydowym tylko po to, aby uzyskać połączenie z akumulatorem po wspólnej stronie AC.
Raport NREL wskazuje, że przy rozbudowie istniejącej instalacji PV wariant AC-coupled może być praktyczniejszy niż DC-coupled, ponieważ przejście na wspólny układ DC może wymagać wymiany istniejącego falownika i ponownego okablowania. Niezależność obu części pozwala też modernizować fotowoltaikę i magazyn osobno.[3]
Brak wymiany falownika nie oznacza jednak braku nowego urządzenia energoelektronicznego. Magazyn AC musi mieć własny falownik dwukierunkowy. Może on znajdować się w jednej obudowie z baterią albo stanowić osobny element zestawu. W ofercie warto więc sprawdzić, czy słowo „magazyn” oznacza kompletny system gotowy do połączenia z AC, czy tylko pakiet baterii wymagający dobrania pozostałych komponentów.
Sam fakt, że magazyn jest AC-coupled, nie gwarantuje zasilania domu podczas zaniku napięcia w sieci. Funkcja zasilania awaryjnego wymaga urządzenia zdolnego utworzyć lokalną sieć, odpowiedniej automatyki przełączającej, wydzielonych obwodów oraz projektu zabezpieczeń. System przeznaczony wyłącznie do zwiększania autokonsumpcji może się wyłączyć razem z falownikiem PV, gdy zniknie napięcie sieciowe.
Nie zakładaj, że każdy magazyn dołączany po stronie AC zasili cały dom podczas awarii sieci. Błędne połączenie toru rezerwowego lub zabezpieczeń może stworzyć zagrożenie porażeniem, pożarem albo uszkodzeniem urządzeń. Zakres obwodów awaryjnych i sposób przełączania muszą wynikać z projektu konkretnej instalacji.
Najważniejsze jest rozdzielenie dwóch warstw: bateria przechowuje energię chemiczną i pracuje po stronie DC, a AC-coupling opisuje sposób połączenia kompletnego magazynu z instalacją domu. Brak wymiany falownika PV nie oznacza braku osobnego falownika bateryjnego.
Najpierw trzeba potwierdzić, że pozostawienie falownika PV jest technicznie uzasadnione. Odpowiedź zależy od sposobu przyłączenia instalacji, liczby faz, miejsca montażu pomiaru energii, możliwości sterowania przepływem oraz wymagań producenta magazynu. Zgodność nie polega na bezpośredniej komunikacji baterii ze starym falownikiem w każdym przypadku. Często kluczowe jest prawidłowe mierzenie bilansu na przyłączu i sterowanie osobnym falownikiem bateryjnym.
Przed rozmową z wykonawcą sfotografuj tabliczki znamionowe falownika i rozdzielnicy, zapisz układ faz oraz przygotuj rachunki lub eksport profilu zużycia energii. Poproś o schemat jednokreskowy pokazujący osobno falownik PV, falownik bateryjny, licznik energii i obwody awaryjne.
W AC-coupled granicą wspólną jest instalacja prądu zmiennego. Panele mają własny falownik PV, a bateria własny falownik dwukierunkowy. To rozwiązanie dobrze odpowiada sytuacji, w której fotowoltaika już działa i właściciel chce dodać magazyn bez przebudowy całego toru DC.
W DC-coupled panele i bateria spotykają się przed konwersją na AC, zwykle w rozwiązaniu z falownikiem hybrydowym albo odpowiednimi przetwornicami. Taki układ może ograniczać liczbę przemian energii na drodze panel – bateria, ale mocniej wiąże dobór magazynu z architekturą fotowoltaiki. Nie oznacza to automatycznie, że jeden wariant jest zawsze lepszy. Wybór zależy od tego, czy instalacja już istnieje, jakie ma urządzenia, czy potrzebne jest zasilanie awaryjne oraz jak wygląda profil produkcji i poboru.
Przy porównaniu ofert warto pytać nie tylko o skrót AC lub DC, lecz o pełną drogę energii w czterech stanach: produkcja na bieżące potrzeby, ładowanie baterii, rozładowanie baterii i praca podczas zaniku sieci. Dopiero schemat tych przepływów pokazuje, które falowniki pracują, gdzie zachodzą konwersje i jakie ograniczenia mocy dotyczą domowych odbiorników.
Magazyn energii jest jednym elementem większego systemu. Jego sens i dobór zależą od produkcji PV, profilu zużycia, planowanej pompy ciepła, ładowania samochodu oraz kolejności zmian w budynku. Jeśli najpierw zmieni się izolacja albo źródło ciepła, późniejszy profil poboru energii może wyglądać inaczej niż w chwili wyceny baterii.
Magazyn energii bez wymiany falownika nie magazynuje prądu zmiennego. Akumulator przechowuje energię dzięki procesom chemicznym i pracuje po stronie DC. Przymiotnik „AC-coupled” mówi o tym, że kompletny magazyn przez własny falownik dwukierunkowy łączy się równolegle z domową instalacją AC. Dotychczasowy falownik PV może pozostać, ponieważ nadal obsługuje panele, ale zgodność całego układu, pomiar energii i ewentualne zasilanie awaryjne trzeba ocenić na podstawie konkretnego projektu.
Definicje pojęć, które pojawiły się w tej odpowiedzi.
Twoja ocena pomaga nam ulepszać treści.
Tak 356 · Nie 237 · 593 głosy
Dziękujemy za głos.
Pytania z naszej bazy podobne tematycznie - rozszerzające temat:
Tak. Nawet jeśli dotychczasowy falownik PV pozostaje w instalacji, bateria potrzebuje własnego falownika dwukierunkowego. Może on być zintegrowany z obudową magazynu albo zamontowany jako osobne urządzenie.
Nie. Określenie AC-coupled opisuje stronę, po której kompletny magazyn łączy się z instalacją domu. Ogniwa gromadzą energię chemiczną, a pakiet bateryjny pracuje po stronie DC.
Nie. Zasilanie awaryjne wymaga odpowiedniej funkcji falownika bateryjnego, automatyki przełączającej, zabezpieczeń i właściwie wydzielonych obwodów. Samo połączenie AC-coupled nie gwarantuje pracy wyspowej.
Nie w każdym systemie. W wielu układach sterownik magazynu mierzy bilans energii przy przyłączu i na tej podstawie steruje własnym falownikiem. Wymagania zależą jednak od architektury oraz zaleceń producenta konkretnego zestawu.
