Co to jest pompa ciepła i jak działa?

Co to jest pompa ciepła w praktyce?

Pompa ciepła jest urządzeniem grzewczym, które odbiera energię cieplną z otoczenia i przekazuje ją do instalacji w budynku. Otoczenie, z którego pobiera energię, nazywa się dolnym źródłem ciepła. Może nim być powietrze, grunt albo woda. Górnym źródłem jest natomiast to, co ma zostać ogrzane, na przykład woda krążąca w instalacji CO lub powietrze nawiewane do pomieszczeń.^[1]

Najłatwiej myśleć o niej jak o lodówce pracującej w użytecznym dla domu kierunku. Lodówka odbiera ciepło ze swojego wnętrza i oddaje je do kuchni. Pompa ciepła odbiera ciepło z powietrza, gruntu albo wody i oddaje je do budynku. Nie oznacza to jednak, że urządzenie działa bez zasilania. Energia elektryczna napędza przede wszystkim sprężarkę, automatykę oraz pompy lub wentylatory potrzebne do transportu energii.^[3]

Jak działa obieg czynnika w pompie ciepła?

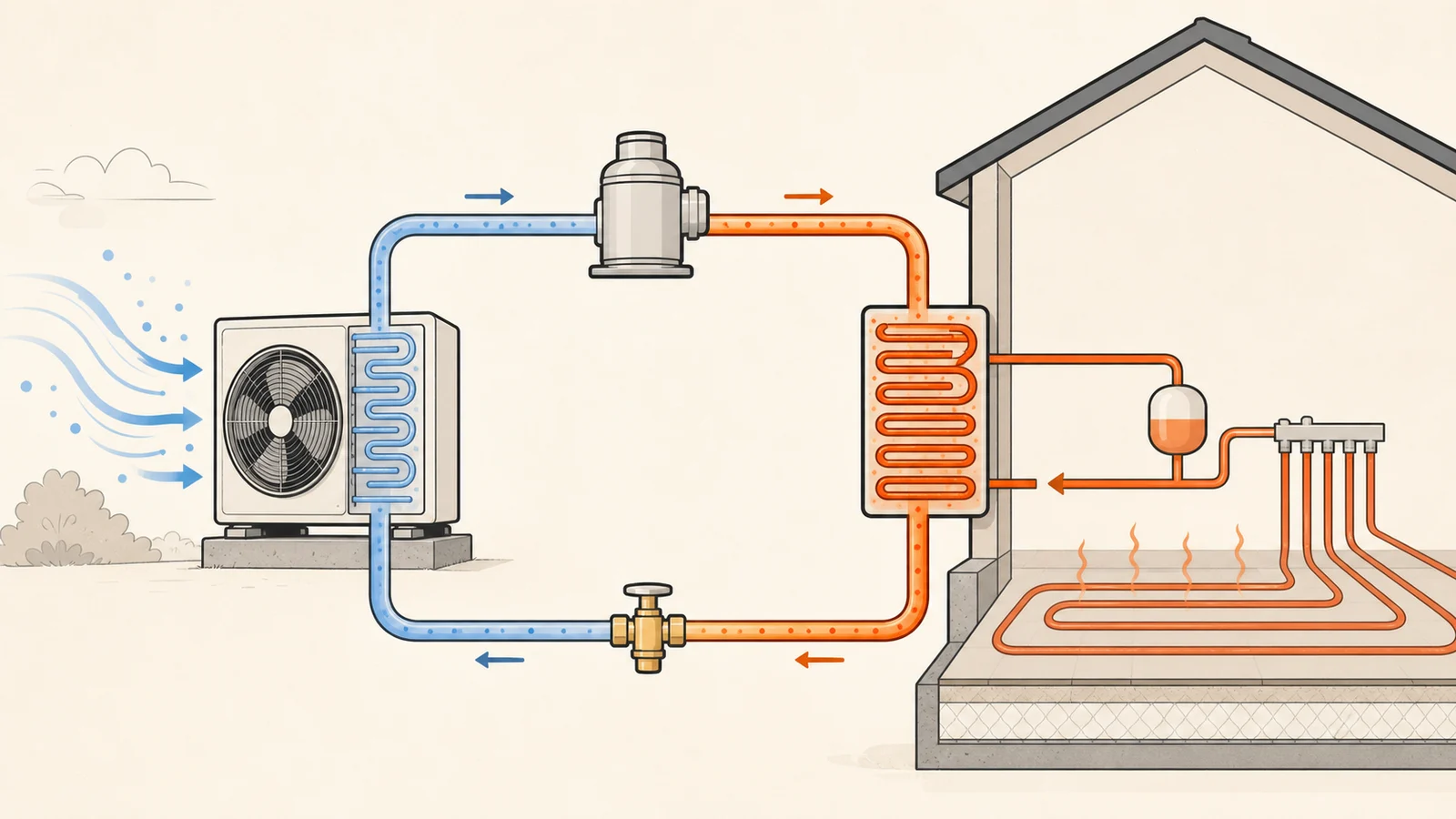

W typowej sprężarkowej pompie ciepła krąży czynnik chłodniczy. Jego ciśnienie, temperatura i stan skupienia zmieniają się kolejno w parowniku, sprężarce, skraplaczu oraz zaworze rozprężnym. Te cztery elementy tworzą zamknięty obieg, który stale powtarza ten sam cykl.^[1]

1. Parowanie. Czynnik wpływa do parownika przy niskim ciśnieniu i temperaturze. Odbiera ciepło od dolnego źródła, a następnie odparowuje. W pompie powietrznej wymianę ciepła wspomaga wentylator kierujący powietrze na wymiennik. W pompie gruntowej energię do parownika dostarcza obieg kolektora gruntowego.
2. Sprężanie. Para czynnika trafia do sprężarki. Zmniejszenie jej objętości podnosi ciśnienie i temperaturę. To właśnie na tym etapie energia elektryczna pozwala osiągnąć poziom temperatury potrzebny instalacji grzewczej.
3. Skraplanie. Gorący czynnik przepływa przez skraplacz, czyli drugi wymiennik ciepła. Oddaje energię wodzie instalacyjnej albo powietrzu ogrzewającemu pomieszczenia. Podczas oddawania ciepła czynnik przechodzi z pary w ciecz.
4. Rozprężanie. Ciecz przechodzi przez zawór rozprężny. Spadek ciśnienia obniża jej temperaturę, dzięki czemu może ponownie odebrać ciepło w parowniku. Czynnik wraca na początek obiegu, a cały cykl rozpoczyna się od nowa.

Jakie są podstawowe rodzaje pomp ciepła?

Nazwa typu pompy zwykle wskazuje dolne źródło oraz sposób przekazania ciepła do budynku. Podział według dolnego źródła obejmuje urządzenia powietrzne, gruntowe i wodne.^[1] Różnią się one sposobem pozyskania energii, zakresem prac instalacyjnych i zachowaniem w zmiennych warunkach.

Sam rodzaj dolnego źródła nie mówi jeszcze, jaka pompa będzie właściwa dla konkretnego domu. Moc urządzenia trzeba powiązać ze stratami ciepła budynku, lokalnym klimatem, temperaturą wymaganą przez grzejniki lub podłogówkę oraz sposobem przygotowania cwu. Dobór wyłącznie według powierzchni domu pomija stan izolacji, wentylację i konstrukcję przegród.

Skąd bierze się efektywność pompy ciepła?

Pompa nie zamienia całej dostarczonej energii elektrycznej w ciepło tak jak grzałka. Prąd uruchamia proces transportu energii, a część ciepła pochodzi z dolnego źródła. Dlatego do opisu pracy urządzenia używa się współczynnika COP, czyli stosunku ciepła oddanego do energii elektrycznej pobranej w określonych warunkach.^[3]

Wartość COP nie jest stałą cechą urządzenia niezależną od instalacji. Zmienia się wraz z temperaturą dolnego źródła i temperaturą, do której pompa musi podgrzać wodę lub powietrze po stronie budynku. Im większą różnicę temperatur musi pokonać układ, tym trudniejsze ma zadanie. Z tego powodu dwie identyczne pompy mogą zużywać inną ilość energii w dwóch różnych domach.

Czy pompa ciepła tylko ogrzewa dom?

Zakres funkcji zależy od konstrukcji urządzenia i instalacji. Pompa ciepła może zasilać ogrzewanie pomieszczeń, przygotowywać cwu, a w wersji rewersyjnej także odwrócić kierunek obiegu i odbierać ciepło z budynku latem.^[1] Samo odwrócenie obiegu chłodniczego nie wystarczy jednak do komfortowego chłodzenia każdego domu. Instalacja po stronie pomieszczeń musi być do tego przystosowana, a sterowanie powinno chronić powierzchnie przed wykraplaniem wilgoci.

W trybie przygotowania cwu pompa podgrzewa wodę w zasobniku przez wymiennik. Nie jest to ten sam obieg co czynnik chłodniczy: w poprawnie zbudowanym układzie czynnik krąży wewnątrz obiegu pompy, a ciepło przekazywane jest wodzie przez skraplacz. Zawory i automatyka przełączają priorytet między ogrzewaniem pomieszczeń a zasobnikiem zgodnie z konfiguracją systemu.

Pompa ciepła jako część całego systemu

Urządzenie nie pracuje w oderwaniu od budynku. Na wynik wpływają straty ciepła, klimat, rodzaj dolnego źródła, odbiorniki, hydraulika, sterowanie i sposób użytkowania. Dobrze dobrana pompa ma pokrywać potrzeby w założonych warunkach, a instalacja ma odbierać wytworzone ciepło bez wymuszania niepotrzebnie wysokiej temperatury zasilania.

Dlatego przed zakupem trzeba ustalić kolejność decyzji: najpierw ocenić budynek i planowane prace izolacyjne, potem policzyć zapotrzebowanie na ciepło, sprawdzić odbiorniki, a dopiero na końcu dobrać urządzenie i automatykę. Modernizacja samych grzejników albo izolacji może zmienić wymagany punkt pracy, więc wybór pompy przed ustaleniem zakresu prac grozi dopasowaniem jej do nieaktualnego stanu domu.

Najważniejsze informacje o działaniu pompy ciepła

Pompa ciepła przenosi energię z dolnego źródła do instalacji budynku dzięki cyklicznym przemianom czynnika chłodniczego. Parownik odbiera ciepło, sprężarka podnosi ciśnienie i temperaturę pary, skraplacz oddaje energię do instalacji, a zawór rozprężny przygotowuje czynnik do kolejnego obiegu.

• Dolnym źródłem może być powietrze, grunt albo woda.
• Górnym źródłem jest instalacja, która rozprowadza ciepło w domu.
• Energia elektryczna napędza obieg, ale nie jest jedynym źródłem ciepła dostarczanego do budynku.
• Efekt zależy zarówno od urządzenia, jak i od parametrów budynku oraz odbiorników.
• Ogrzewanie podłogowe jest korzystnym, lecz nie jedynym sposobem współpracy pompy z domem.

Zrozumienie tego mechanizmu pozwala rozsądniej czytać karty urządzeń i oferty instalatorów. Najważniejsze pytanie nie brzmi więc tylko, jaki model kupić, lecz także z jakiego źródła urządzenie ma pobierać energię, do jakiej temperatury ma ją podnosić i czy cała instalacja została do tego przygotowana.
