Czy parownik i skraplacz to to samo?

Czym różni się parownik od skraplacza?

Najważniejsza różnica dotyczy kierunku przepływu ciepła i zmiany stanu czynnika chłodniczego. Parownik znajduje się po stronie niskiego ciśnienia obiegu. Czynnik dopływa do niego po rozprężeniu, pobiera ciepło i przechodzi w parę. Skraplacz pracuje po stronie wysokiego ciśnienia. Dopływa do niego gorąca para ze sprężarki, oddaje ciepło i przechodzi w ciecz. Oficjalny opis obiegu sprężarkowego Danfoss wymienia parownik, sprężarkę, skraplacz i element rozprężny jako cztery podstawowe części zamkniętego cyklu.^[1]

Co dzieje się w parowniku?

Parownik odbiera energię od chłodzonego lub wykorzystywanego jako źródło ciepła medium. W klimatyzatorze pracującym w trybie chłodzenia jest nim powietrze w pomieszczeniu. W pompie ciepła pracującej w trybie ogrzewania może to być powietrze zewnętrzne, woda albo ciecz krążąca w dolnym źródle. Czynnik chłodniczy ma w tym miejscu warunki do wrzenia, dlatego opuszcza wymiennik jako para kierowana do sprężarki.

To pobieranie ciepła nie oznacza, że obudowa urządzenia zawsze będzie zimna ani że na wymienniku zawsze pojawi się szron. Widoczny stan zależy od trybu pracy, temperatur i wilgotności oraz konstrukcji urządzenia. Funkcję rozpoznaje się po procesie w obiegu, nie po pojedynczym objawie.

Co dzieje się w skraplaczu?

Skraplacz przyjmuje sprężoną, gorącą parę czynnika i przekazuje jej energię dalej. Odbiornikiem może być powietrze zewnętrzne, powietrze w pomieszczeniu albo woda instalacyjna. Podczas oddawania ciepła para skrapla się, a czynnik w postaci cieczy płynie w stronę elementu rozprężnego. Skraplacz jest zatem stroną oddającą energię, a nie drugim określeniem parownika.

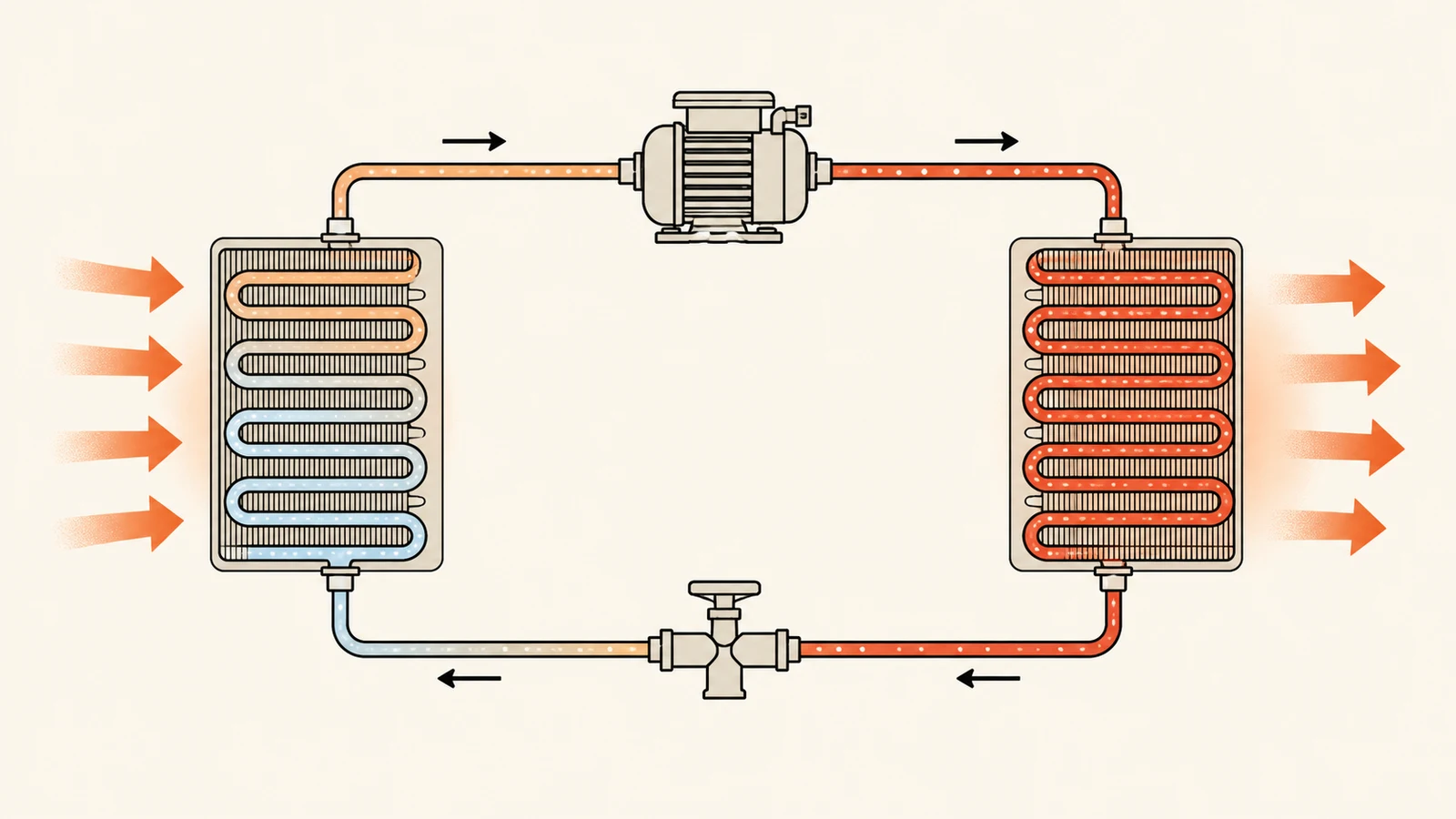

Jak parownik i skraplacz współpracują w obiegu chłodniczym?

Parownik i skraplacz nie są zamiennymi nazwami, lecz wzajemnie potrzebnymi etapami transportu ciepła. Sam parownik nie mógłby stale odbierać energii, gdyby czynnik nie został następnie sprężony, schłodzony w skraplaczu i ponownie rozprężony. Obieg działa jako całość, a każdy element przygotowuje czynnik do kolejnego procesu.

1. W parowniku czynnik pobiera ciepło i odparowuje.
2. Sprężarka podnosi ciśnienie i temperaturę pary oraz wymusza jej przepływ.
3. W skraplaczu czynnik oddaje ciepło i przechodzi w ciecz.
4. Element rozprężny obniża ciśnienie czynnika przed jego powrotem do parownika.

Najłatwiej zrozumieć ten mechanizm, śledząc nie temperaturę obudowy, ale drogę energii. Jedna strona obiegu pobiera ciepło z wybranego źródła, a druga przekazuje je do odbiornika. Sprężarka i element rozprężny tworzą warunki, w których czynnik może powtarzać oba procesy.

Zrozumienie obiegu wyjaśnia zasadę działania pompy ciepła, ale nie określa jeszcze, jaka moc urządzenia pasuje do budynku. Dobór źródła ciepła powinien zaczynać się od zapotrzebowania domu, a dopiero później przechodzić do parametrów konkretnego modelu.

Role w pompie ciepła i klimatyzacji

W zwykłej klimatyzacji typu split podczas chłodzenia wymiennik w jednostce wewnętrznej jest parownikiem, ponieważ pobiera ciepło z powietrza w pomieszczeniu. Wymiennik jednostki zewnętrznej jest wtedy skraplaczem i oddaje tę energię na zewnątrz. Stąd bierze się potoczne przekonanie, że parownik zawsze jest w środku, a skraplacz zawsze na zewnątrz.

W odwracalnej pompie ciepła ta reguła nie działa. Zawór rewersyjny zmienia kierunek przepływu czynnika między wymiennikami. W trybie ogrzewania wymiennik zewnętrzny pełni funkcję parownika, a wewnętrzny funkcję skraplacza. Po przełączeniu na chłodzenie role się zamieniają. Poradnik U.S. Department of Energy opisuje wprost, że ta sama wężownica wewnętrzna lub zewnętrzna może działać jako parownik albo skraplacz zależnie od trybu pracy.^[2]

Jak rozpoznać parownik i skraplacz w urządzeniu?

Najpewniejszą podstawą jest schemat obiegu albo dokumentacja producenta. Od strony przepływu czynnik po opuszczeniu parownika trafia do sprężarki. Ze sprężarki płynie do skraplacza, później do elementu rozprężnego i ponownie do parownika. Ten porządek pozostaje logiczny niezależnie od tego, czy wymiennik ma postać wężownicy z lamelami, wymiennika płytowego czy innej konstrukcji.

W instalacji klimatyzacji pomocne są również przewody i tryb pracy, ale obserwacja bez dokumentacji łatwo wprowadza w błąd. Temperatura rur zmienia się po przełączeniu z chłodzenia na grzanie, a sterownik może okresowo uruchamiać procesy inne niż normalne ogrzewanie. Dlatego nazwy „parownik” i „skraplacz” warto odnosić do aktualnej funkcji, nie do przyzwyczajenia wyniesionego z klimatyzatora chłodzącego.

Czyszczenie i serwis parownika oraz skraplacza

Zabrudzenie powierzchni wymiennika lub ograniczenie przepływu powietrza utrudnia przekazywanie ciepła. Dotyczy to zarówno parownika, jak i skraplacza, mimo że energia płynie przez nie w przeciwnych kierunkach. Użytkownik może dbać o drożność wlotów i wylotów, wymieniać lub czyścić filtry zgodnie z instrukcją oraz sprawdzać, czy lamel nie zasłaniają liście, kurz albo inne przeszkody.

Nie należy natomiast samodzielnie rozszczelniać obiegu, odłączać przewodów czynnika ani wykonywać napraw wymagających odzysku lub uzupełnienia czynnika. Rozporządzenie UE 2024/573 wymaga certyfikacji osób wykonujących instalację, serwis, naprawę i likwidację urządzeń objętych przepisami o fluorowanych gazach cieplarnianych, w tym urządzeń chłodniczych, klimatyzacji i pomp ciepła.^[3]

Jeżeli urządzenie słabiej grzeje lub chłodzi, wymiennik szybko pokrywa się lodem, pojawia się wyciek albo nietypowy hałas, samo mycie widocznej powierzchni nie zastępuje diagnozy. Przyczyna może leżeć w przepływie powietrza, sterowaniu, odszranianiu, ilości czynnika albo innym elemencie obiegu. Serwisant powinien ustalić funkcję wymiennika w aktualnym trybie i dopiero potem ocenić pomiary.

Pojedynczy element nie przesądza też o kolejności modernizacji całego domu. Przed wymianą źródła ciepła warto zestawić stan izolacji, instalacji odbiorczej, wentylacji i planowanych prac, aby nowy system odpowiadał końcowemu standardowi budynku.

Najważniejsze różnice w skrócie

Parownik i skraplacz są podobne jako wymienniki, ale przeciwne jako etapy obiegu. Parownik odbiera ciepło i umożliwia odparowanie czynnika. Skraplacz oddaje ciepło i umożliwia jego skroplenie. W klimatyzatorze chłodzącym łatwo przypisać je do jednostki wewnętrznej i zewnętrznej, lecz w odwracalnej pompie ciepła ich role zależą od wybranego trybu.

• Parownik znajduje się przed sprężarką w kierunku przepływu czynnika.
• Skraplacz znajduje się za sprężarką i przed elementem rozprężnym.
• Położenie wymiennika nie wystarcza do określenia jego funkcji w urządzeniu odwracalnym.
• Prace wymagające otwarcia obiegu należy pozostawić osobie z odpowiednimi kwalifikacjami.

Najkrótsza odpowiedź brzmi więc: nie, parownik i skraplacz to nie to samo. Są dwiema stronami tego samego transportu energii i dopiero ich współpraca ze sprężarką oraz elementem rozprężnym pozwala urządzeniu chłodzić albo ogrzewać.
