Na pytanie "co wchodzi w skład pompy ciepła powietrze-woda?" można odpowiedzieć wprost: parownik, sprężarka, skraplacz, zawór rozprężny, wentylator oraz automatyka. Pompa współpracuje też z układem hydraulicznym, którego wyposażenie zależy od modelu i projektu instalacji.
Co wchodzi w skład pompy ciepła powietrze-woda? Rdzeń urządzenia tworzą elementy obiegu chłodniczego, które pobierają ciepło z powietrza i przekazują je do wody grzewczej. Do pracy całego systemu potrzebne są również wentylator, automatyka oraz elementy hydrauliczne. Nie wszystkie muszą jednak znajdować się w jednej obudowie ani należeć do zestawu dostarczanego przez producenta.
Podstawowe elementy pompy ciepła powietrze-woda
Najważniejsze podzespoły tworzą zamknięty obieg czynnika chłodniczego. W trybie ogrzewania czynnik odbiera energię w wymienniku po stronie powietrza, przechodzi przez sprężarkę, oddaje ciepło wodzie i po obniżeniu ciśnienia wraca do punktu wyjścia. W publikacji technicznej Departamentu Energii USA jako podstawowe elementy pompy wskazano sprężarkę, wymienniki i zawór rozprężny, a ich funkcje opisano przez kolejne zmiany ciśnienia oraz stanu czynnika.[1]

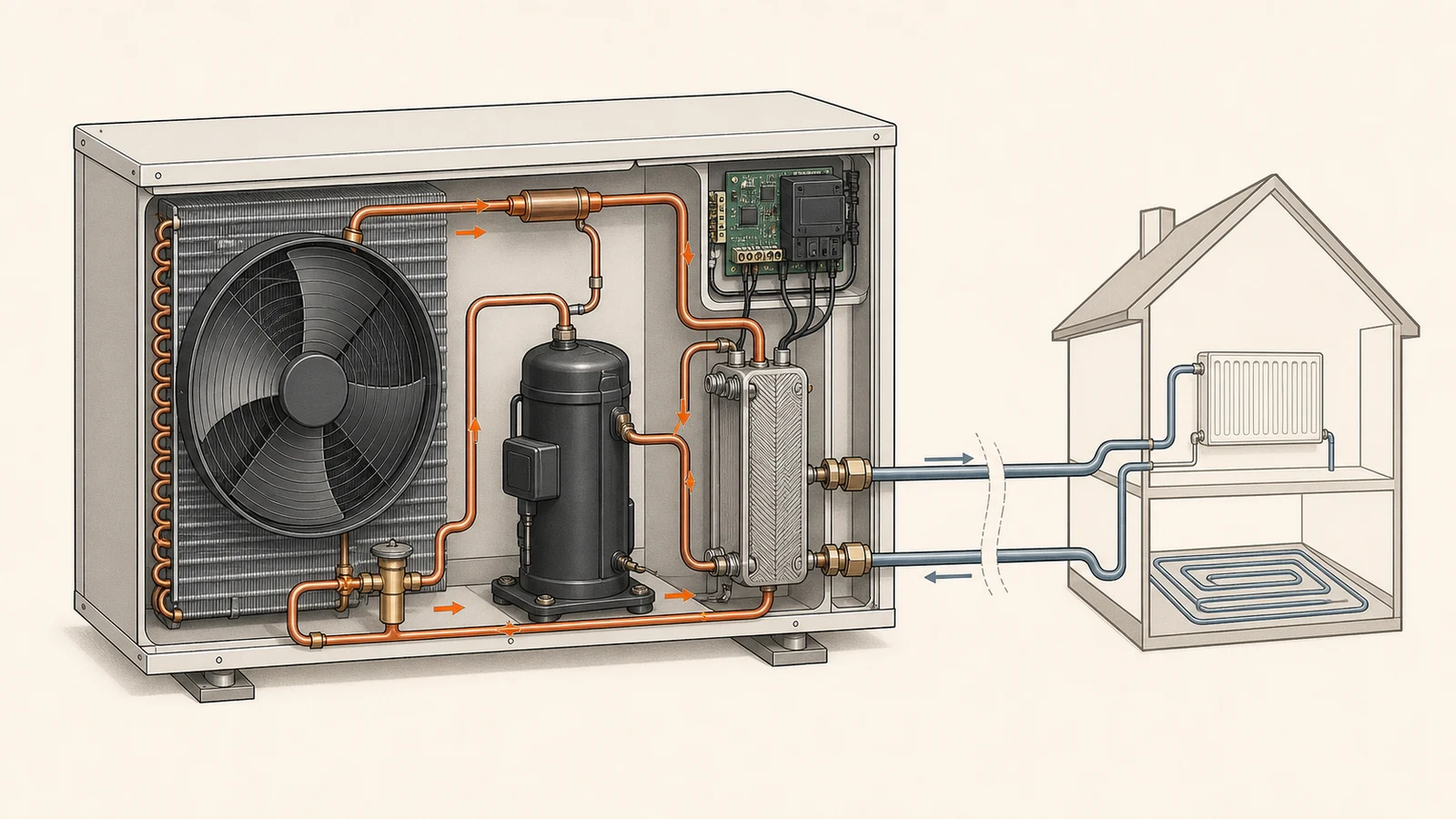

Obraz poglądowy - wygenerowany przez AI dla wizualizacji budowy pompy ciepła powietrze-woda.
Element
Rola w trybie ogrzewania
Co dzieje się z czynnikiem
Parownik
Odbiera ciepło z powietrza zewnętrznego
Czynnik odparowuje przy niskim ciśnieniu
Sprężarka
Umożliwia przeniesienie ciepła na wyższy poziom temperatury
Rośnie ciśnienie i temperatura pary
Skraplacz
Przekazuje ciepło do wody instalacyjnej
Czynnik skrapla się po oddaniu energii
Zawór rozprężny
Dozuje przepływ przed parownikiem
Spada ciśnienie i temperatura czynnika
Wentylator, automatyka i czujniki
Wentylator wymusza przepływ powietrza przez parownik. Bez niego wymiana ciepła byłaby zbyt mała i zależna od przypadkowego ruchu powietrza. W jednostce znajdują się także silnik wentylatora, przewody, złącza, obudowa kierująca strumieniem powietrza oraz taca lub układ odprowadzania wody powstającej podczas odszraniania.
Elektronika sterująca zbiera informacje z czujników temperatury, ciśnienia i przepływu, a następnie reguluje pracę sprężarki, wentylatora, zaworu rozprężnego oraz pompy obiegowej. W urządzeniu odwracalnym może występować zawór zmieniający kierunek obiegu. Jest potrzebny między innymi do chłodzenia oraz automatycznego odszraniania parownika. Dokładny zestaw czujników i elementów wykonawczych należy sprawdzić w dokumentacji danego modelu.
Jak elementy współpracują w jednym cyklu?
Sama lista części nie pokazuje jeszcze, dlaczego pompa przenosi ciepło z zimniejszego powietrza do cieplejszej wody. Kluczowe jest to, że podzespoły pracują w określonej kolejności i utrzymują dwie strony obiegu o różnych ciśnieniach.
Wentylator prowadzi powietrze przez parownik, a czynnik chłodniczy odbiera od niego energię i odparowuje.
Sprężarka zasysa parę czynnika i podnosi jej ciśnienie oraz temperaturę. Do napędu sprężarki potrzebna jest energia elektryczna.
W skraplaczu gorący czynnik oddaje energię wodzie krążącej w instalacji CO lub w obiegu przygotowującym CWU.
Zawór rozprężny obniża ciśnienie czynnika przed parownikiem, dzięki czemu cykl może rozpocząć się ponownie.
To, że wszystkie podzespoły są obecne, nie przesądza jeszcze o prawidłowym doborze urządzenia. Pompa musi odpowiadać zapotrzebowaniu cieplnemu budynku, wymaganej temperaturze wody i charakterystyce odbiorników. Dopiero po uporządkowaniu tych danych można sensownie porównywać konstrukcje, zakresy pracy i wyposażenie modeli.
Split czy monoblok – gdzie znajdują się podzespoły?
Określenia split i monoblok nie opisują innego celu pracy pompy. W obu rozwiązaniach występuje obieg chłodniczy oraz wodna instalacja grzewcza. Różnica dotyczy przede wszystkim miejsca, w którym przebiega granica między tymi obiegami, oraz sposobu podziału wyposażenia między jednostkami.
Budowa pompy typu split
W układzie split część chłodnicza jest rozdzielona między jednostkę zewnętrzną i wewnętrzny moduł hydrauliczny. Jednostki łączą przewody czynnika chłodniczego. W dokumentacji przykładowego systemu split moduł wewnętrzny obejmuje wymiennik czynnik-woda, pompę obiegową, filtr i zawór bezpieczeństwa, a także przyłącza czynnika oraz wody.[2] To dobry przykład, ale nie uniwersalna lista wyposażenia każdego modelu.
Jednostka wewnętrzna może mieć postać wiszącego hydroboxu albo stojącego modułu z wbudowanym zasobnikiem CWU. Sprężarka, wentylator i wymiennik powietrzny zwykle pozostają na zewnątrz. Szczegóły trzeba odczytać ze schematu chłodniczego i hydraulicznego producenta, ponieważ sama nazwa handlowa zestawu nie mówi, co rzeczywiście jest fabrycznie zamontowane.
Budowa pompy typu monoblok
W monobloku obieg chłodniczy jest zamknięty w jednostce zewnętrznej, a do budynku prowadzi instalacja wodna. Producent jednego z takich systemów opisuje urządzenie jako pojedynczą jednostkę z większością okablowania, która wymaga podłączenia wodnego do wnętrza domu.[3] Oznacza to, że wymiennik przekazujący energię do wody także znajduje się na zewnątrz.
Monoblok może ograniczyć ilość urządzeń potrzebnych wewnątrz, ale nie usuwa wymagań instalacji wodnej. Projekt musi uwzględnić przepływ, zabezpieczenie obiegu, odpowietrzanie i ochronę przewodów prowadzonych na zewnątrz. Zakres wyposażenia zintegrowanego jest cechą konkretnego modelu, dlatego nie należy zakładać, że każdy monoblok zawiera ten sam zestaw pomp, zaworów lub grzałek.
Elementy urządzenia a elementy całej instalacji
Pompa ciepła jest źródłem ciepła, ale nie zastępuje całej instalacji grzewczej. Do działania systemu potrzebny jest obieg wody z odbiornikami, armaturą i zabezpieczeniami. Część elementów może być zamontowana fabrycznie w jednostce zewnętrznej albo hydroboxie, a część dostarcza instalator. Dlatego warto oddzielić odpowiedź na pytanie o budowę urządzenia od listy osprzętu kotłowni.
Pompa obiegowa wymusza przepływ wody przez wymiennik i odbiorniki. Może być wbudowana albo montowana jako osobny element obiegu.
Naczynie wzbiorcze i zawór bezpieczeństwa odpowiadają za pracę zamkniętego układu przy zmianach temperatury i ciśnienia. Ich dobór wynika z objętości oraz parametrów instalacji.
Filtr, separator zanieczyszczeń i odpowietrzenie chronią wymiennik oraz pompę obiegową przed osadami i powietrzem obecnym w wodzie instalacyjnej.
Zasobnik CWU magazynuje wodę użytkową, jeśli system ma ją przygotowywać. Może być osobnym zbiornikiem albo częścią modułu wewnętrznego.
Grzałka elektryczna lub drugie źródło ciepła mogą wspierać układ w konfiguracji przewidzianej przez projekt i sterownik, ale nie są identycznie realizowane w każdym zestawie.
Czy bufor jest częścią pompy ciepła?
Bufor nie należy do czterech podstawowych elementów obiegu chłodniczego i nie jest automatycznie wymagany w każdej instalacji. Może zapewniać odpowiednią ilość wody, rozdzielenie hydrauliczne lub stabilniejsze warunki pracy wtedy, gdy wymaga tego układ. Dokumentacja techniczna Caleffi opisuje zbiornik buforowy połączony z separatorem jako element gwarantujący minimalną ilość wody i rozdzielający obiegi w systemie hybrydowym.[4]
O potrzebie bufora decydują między innymi wymagania producenta dotyczące przepływu i objętości wody, liczba stref, sposób regulacji oraz układ odbiorników. W prostym obiegu odpowiednią objętość może zapewniać sama instalacja. W rozbudowanym układzie bufor może pełnić ważną funkcję hydrauliczną. Dlatego zdanie, że każda pompa powietrze-woda musi mieć bufor, jest zbyt szerokie.
Wskazówka
Porównując oferty, poproś o schemat hydrauliczny i osobną listę elementów fabrycznie wbudowanych, dostarczanych w zestawie oraz montowanych dodatkowo. Dzięki temu nie pomylisz ceny samej jednostki z kosztem kompletnej instalacji.
O budowie pompy ciepła warto myśleć na trzech poziomach: obiegu chłodniczego, wyposażenia wybranego modelu i hydrauliki całego domu. Dopiero ich rozdzielenie pozwala uczciwie porównać zestawy oraz zakres montażu.
Paweł WięsakRedaktor naczelny · ekspert ds. rynku OZE
Jak sprawdzić zakres dostawy przed zakupem?
Nazwa modelu i zdjęcie obudowy nie wystarczą do ustalenia, co otrzymasz. Najbardziej użyteczne są schematy, lista wyposażenia standardowego i opcjonalnego oraz instrukcja instalacji. W karcie produktu zwróć uwagę, czy opis dotyczy pojedynczej jednostki, zestawu split, hydroboxu, modułu ze zbiornikiem czy całego pakietu.
Sprawdź, gdzie znajduje się wymiennik czynnik-woda i jakie medium przechodzi przez ścianę budynku.
Ustal, czy pompa obiegowa, naczynie wzbiorcze, zawór bezpieczeństwa, filtr i grzałka są wbudowane.
Oddziel zasobnik CWU od bufora. Są to zbiorniki o innych zadaniach i jeden nie musi zastępować drugiego.
Porównaj wymagany minimalny przepływ i objętość wody ze schematem własnej instalacji.
Sprawdź, jakie czujniki, sterownik pokojowy i moduły komunikacyjne są w komplecie, a jakie widnieją jako opcje.
Poproś o wskazanie zabezpieczeń oraz elementów montowanych poza urządzeniem.
Taka kontrola pozwala porównywać oferty na tym samym poziomie. Dwa zestawy o podobnej obudowie mogą różnić się zakresem hydrauliki, automatyką i sposobem przygotowania CWU. Lista części ma więc znaczenie nie tylko techniczne, ale też kosztowe i organizacyjne, bo wpływa na zakres prac w pomieszczeniu technicznym oraz na kolejność modernizacji.
Podsumowanie budowy pompy powietrze-woda
W każdej sprężarkowej pompie ciepła powietrze-woda rdzeń tworzą parownik, sprężarka, skraplacz i zawór rozprężny. Wentylator doprowadza powietrze, a sterownik wraz z czujnikami koordynuje pracę podzespołów. Po stronie wodnej potrzebne są pompa obiegowa, armatura i zabezpieczenia, lecz ich rozmieszczenie oraz zakres dostawy zależą od konstrukcji urządzenia i projektu instalacji.
Najważniejsze rozróżnienie przebiega więc między tym, co niezbędne do realizacji obiegu chłodniczego, tym, co producent zintegrował w jednostce, oraz tym, co należy do instalacji budynku. Schemat producenta i projekt hydrauliczny dają bardziej wiarygodną odpowiedź niż sama nazwa split, monoblok albo kompletny zestaw.
Powiązane hasła
Definicje pojęć, które pojawiły się w tej odpowiedzi.
Pytania z naszej bazy podobne tematycznie - rozszerzające temat:
Czym różni się pompa ciepła powietrze-woda od powietrze-powietrze?
Pompa powietrze-woda przekazuje energię do wodnej instalacji CO lub układu przygotowania CWU. Pompa powietrze-powietrze oddaje ciepło bezpośrednio do powietrza w pomieszczeniach, dlatego nie potrzebuje skraplacza współpracującego z obiegiem wody grzewczej.
Czy pompa ciepła powietrze-woda wymaga bufora?
Nie każda instalacja wymaga bufora. Zależy to od minimalnej objętości wody i przepływu wymaganych przez producenta, liczby stref, sposobu regulacji oraz układu hydraulicznego. Decyzję powinien uzasadniać schemat instalacji, a nie sama obecność pompy ciepła.
Czy sterownik i czujniki temperatury są częścią pompy ciepła?
Podstawowa automatyka i czujniki potrzebne do bezpiecznej pracy urządzenia należą do systemu pompy. Sterownik pokojowy, dodatkowe czujniki strefowe, moduł internetowy lub moduł współpracy z innym źródłem mogą jednak być wyposażeniem opcjonalnym.
Gdzie znajduje się sprężarka w pompie typu split?
W typowej pompie ciepła powietrze-woda typu split sprężarka znajduje się w jednostce zewnętrznej razem z wentylatorem i wymiennikiem powietrznym. Do modułu wewnętrznego prowadzą przewody czynnika chłodniczego. Zawsze warto potwierdzić układ na schemacie konkretnego modelu.
Czy zasobnik CWU jest wbudowany w pompę ciepła?
Zależy to od wersji zestawu. Zasobnik CWU może być osobnym zbiornikiem albo częścią stojącego modułu wewnętrznego. Nie należy utożsamiać go z buforem, ponieważ zasobnik przechowuje wodę użytkową, a bufor pracuje w obiegu grzewczym.
