Czym różni się pompa CO od pompy CWU?

Najważniejsza różnica między pompą CO a pompą CWU

Pompa CO nie jest źródłem ciepła. Jej wirnik wymusza przepływ wody lub innego czynnika między źródłem ciepła a grzejnikami, ogrzewaniem podłogowym albo innymi odbiornikami. Ciepło powstaje w kotle, pompie ciepła lub innym urządzeniu, a pompa obiegowa jedynie pomaga je rozprowadzić po budynku.

Dedykowana pompa CWU opisywana w powiązanych artykułach serwisu jest natomiast pompą ciepła do wody użytkowej. Pobiera energię cieplną z powietrza i przekazuje ją wodzie magazynowanej w zasobniku. Producent takiego urządzenia opisuje zamknięty obieg czynnika roboczego z parownikiem, sprężarką, skraplaczem i zaworem rozprężnym.^[1]

Jeżeli jednak napis „pompa CWU” widzisz w menu regulatora instalacji, zwykle chodzi o pompę ładującą zasobnik. Taka pompa tłoczy czynnik grzewczy ze źródła ciepła przez wężownicę lub wymiennik zasobnika. W dokumentacji regulatorów pompy obiegów grzewczych, pompa ładowania zasobnika i pompa cyrkulacyjna są oznaczane jako osobne elementy.^[2]

Jak działa pompa CO?

Pompa CO pracuje w zamkniętym obiegu instalacji grzewczej. Z jednej strony obiegu znajduje się źródło ciepła, z drugiej odbiorniki. Pompa pokonuje opory hydrauliczne rur, zaworów, rozdzielaczy i wymienników, aby utrzymać przepływ potrzebny do przenoszenia energii. Jej zadanie nie polega na podnoszeniu temperatury wody, tylko na zapewnieniu ruchu czynnika.

Praca pompy CO jest powiązana z zapotrzebowaniem na ogrzewanie pomieszczeń. Sterownik może ją uruchamiać razem ze źródłem ciepła, pozostawiać na wybiegu po zakończeniu grzania albo regulować jej wydajność zależnie od warunków w obiegu. Konkretna logika wynika z projektu systemu i instrukcji regulatora, dlatego samego symbolu na ekranie nie należy interpretować bez sprawdzenia schematu instalacji.

Co może oznaczać pompa CWU?

Najbezpieczniej odczytywać nazwę razem z miejscem urządzenia w instalacji. Trzy podobne określenia opisują trzy różne zadania:

Pompa cyrkulacyjna nie podgrzewa wody i nie ładuje wężownicy. Zawraca wodę z instalacji do zasobnika, aby po otwarciu kranu ciepła woda była dostępna bez oczekiwania na dopłynięcie z odległego zbiornika. Pompy przeznaczone do takiego obiegu mają dopuszczenie do kontaktu z wodą pitną.^[3]

Dedykowana pompa ciepła do CWU jest kompletnym urządzeniem grzewczym. Może przygotowywać wodę niezależnie od systemu ogrzewającego pomieszczenia, natomiast pompa ładująca potrzebuje pracującego źródła ciepła. Ta różnica wyjaśnia, dlaczego w jednym domu mogą występować jednocześnie pompa CO, pompa ładująca, pompa cyrkulacyjna i osobna pompa ciepła do CWU.

Czy pompy CO i CWU są zamienne?

Pompa CO nie zastąpi dedykowanej pompy ciepła do CWU, ponieważ nie ma układu chłodniczego, który pobiera i przekazuje ciepło. Nie zastąpi też automatycznie pompy cyrkulacyjnej. Inne są media, materiały części mających kontakt z wodą, zakres przepływu oraz wymagania higieniczne. Podobny kształt korpusu nie oznacza tego samego przeznaczenia.

Także dwie pompy pracujące po stronie czynnika grzewczego nie muszą być wzajemnie zamienne. Pompa obiegu CO jest dobierana do oporów całej gałęzi ogrzewania, a pompa ładująca do obiegu źródło ciepła – wymiennik zasobnika. Różne punkty pracy mogą wymagać innych charakterystyk, nawet gdy oba urządzenia mają taki sam rozstaw przyłączy.

Czy jedno źródło może obsługiwać CO i CWU?

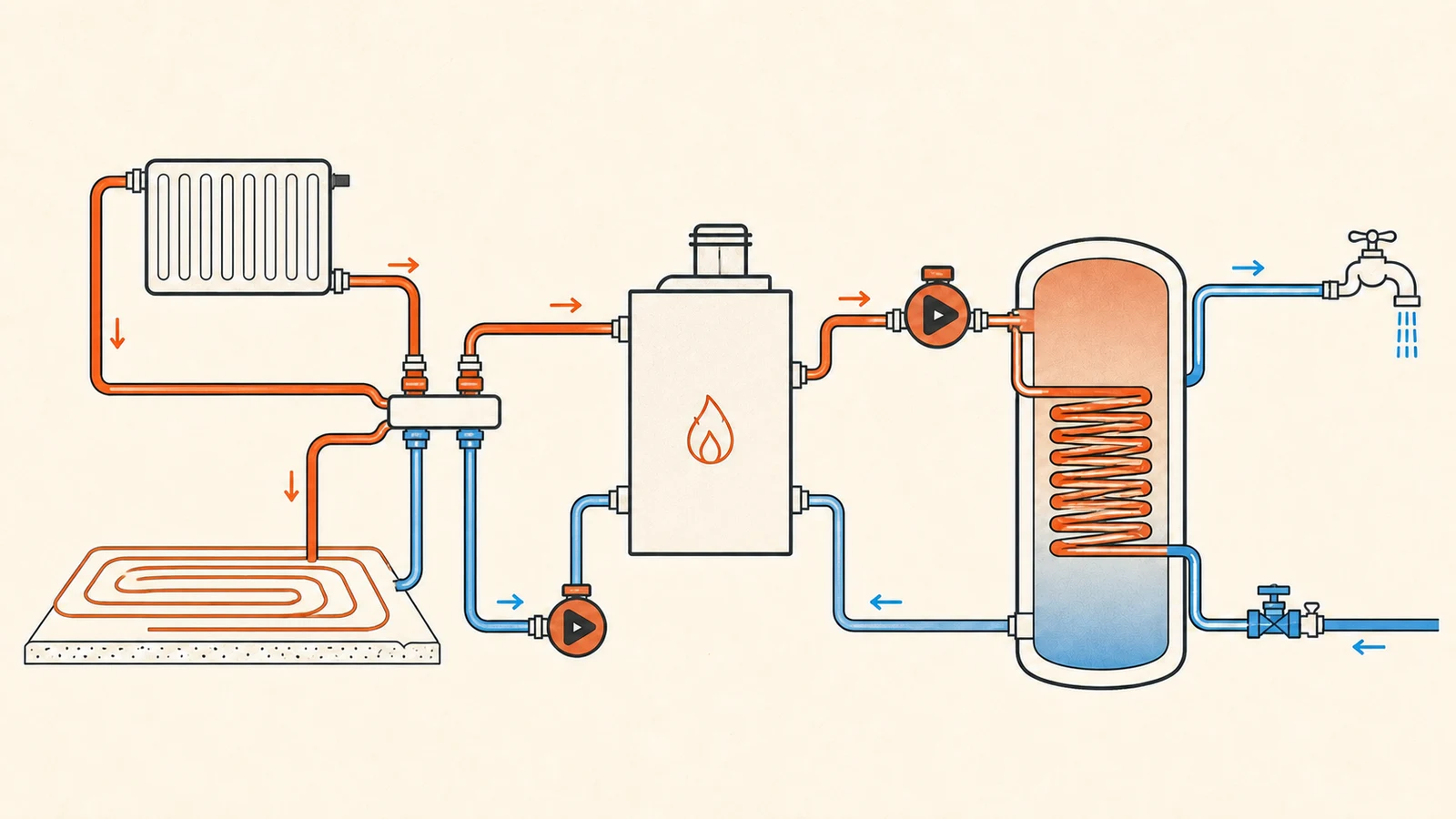

Tak. Kocioł albo pompa ciepła do ogrzewania domu może dostarczać energię zarówno do obiegów CO, jak i do zasobnika CWU. Nie oznacza to jednak, że w instalacji istnieje tylko jedna pompa. System nadal może mieć osobną pompę obiegową dla ogrzewania, pompę ładującą zasobnik, zawór przełączający albo kolejne pompy dla wydzielonych stref.

Sterownik rozdziela wtedy zadania zgodnie z przyjętą logiką. Gdy zasobnik wymaga dogrzania, źródło kieruje ciepło do jego wymiennika. Po zakończeniu przygotowania wody może wrócić do ogrzewania pomieszczeń. W układzie z oddzielną pompą ciepła do CWU te dwa zadania są bardziej niezależne, ale trzeba uwzględnić miejsce montażu, przepływ powietrza i współpracę z pozostałymi źródłami.

Jak rozpoznać, którą pompę masz w instalacji?

1. Sprawdź, dokąd prowadzą rury. Obieg do grzejników lub rozdzielacza podłogówki wskazuje pompę CO, a krótki obieg do wężownicy zasobnika wskazuje pompę ładującą.
2. Odczytaj nazwę zacisku i symbol na schemacie regulatora. Nie polegaj wyłącznie na skrócie wyświetlanym w menu.
3. Sprawdź tabliczkę znamionową i instrukcję modelu. Producent podaje przeznaczenie, dopuszczone medium i sposób regulacji.
4. Poszukaj przewodu cyrkulacyjnego wracającego od punktów poboru do zasobnika. Pompa na tym przewodzie obsługuje cyrkulację CWU.
5. Jeżeli urządzenie ma kanały powietrzne, sprężarkę i zintegrowany zasobnik, jest pompą ciepła do CWU, a nie samą pompą obiegową.

Jak porównać rozwiązania przed zakupem?

Zacznij od schematu, a nie od nazwy produktu. Dla pompy CO potrzebujesz danych hydraulicznych obiegu i informacji o sposobie regulacji. Dla pompy ładującej ważna jest współpraca ze źródłem, wymiennikiem zasobnika i automatyką. Dla pompy cyrkulacyjnej trzeba potwierdzić dopuszczenie do wody pitnej oraz sposób sterowania, który nie wymusza obiegu bez potrzeby.

Przy dedykowanej pompie ciepła do CWU porównuje się już całe urządzenie: warunki poboru i odprowadzania powietrza, współpracę z zasobnikiem, dostępne tryby oraz możliwość połączenia z istniejącym systemem. Kluczowe pytanie nie brzmi więc „która pompa jest lepsza”, lecz „który obieg i które zadanie ma obsłużyć”.

• Najpierw funkcja – ogrzewanie pomieszczeń, ładowanie zasobnika, cyrkulacja przy punktach poboru albo samodzielne przygotowanie CWU.
• Potem medium – czynnik instalacji grzewczej, woda użytkowa lub czynnik roboczy urządzenia chłodniczego.
• Następnie sterowanie – sygnał ze źródła ciepła, czujnika zasobnika, harmonogramu albo regulatora obiegu.
• Na końcu model – parametry pracy, przyłącza, materiały i zgodność z całym układem.

Podsumowanie różnic

Pompa CO odpowiada za przepływ czynnika w instalacji ogrzewającej budynek. Dedykowana pompa CWU jest źródłem ciepła dla wody użytkowej, natomiast pompa oznaczona jako CWU na regulatorze najczęściej ładuje zasobnik energią z kotła lub głównej pompy ciepła. Jeszcze inne zadanie ma pompa cyrkulacyjna, która utrzymuje obieg ciepłej wody między zasobnikiem a punktami poboru.

Dlatego właściwy dobór zaczyna się od ustalenia funkcji i przebiegu rur. Nazwa handlowa lub skrót na ekranie nie wystarcza. Gdy wiadomo, czy urządzenie ma rozprowadzać ciepło, ładować wymiennik, utrzymywać cyrkulację czy samodzielnie podgrzewać wodę, można porównać parametry bez ryzyka zestawiania nieporównywalnych produktów.
