Czy to normalne, że z pompy ciepła leci woda?

Skąd bierze się woda pod pompą ciepła?

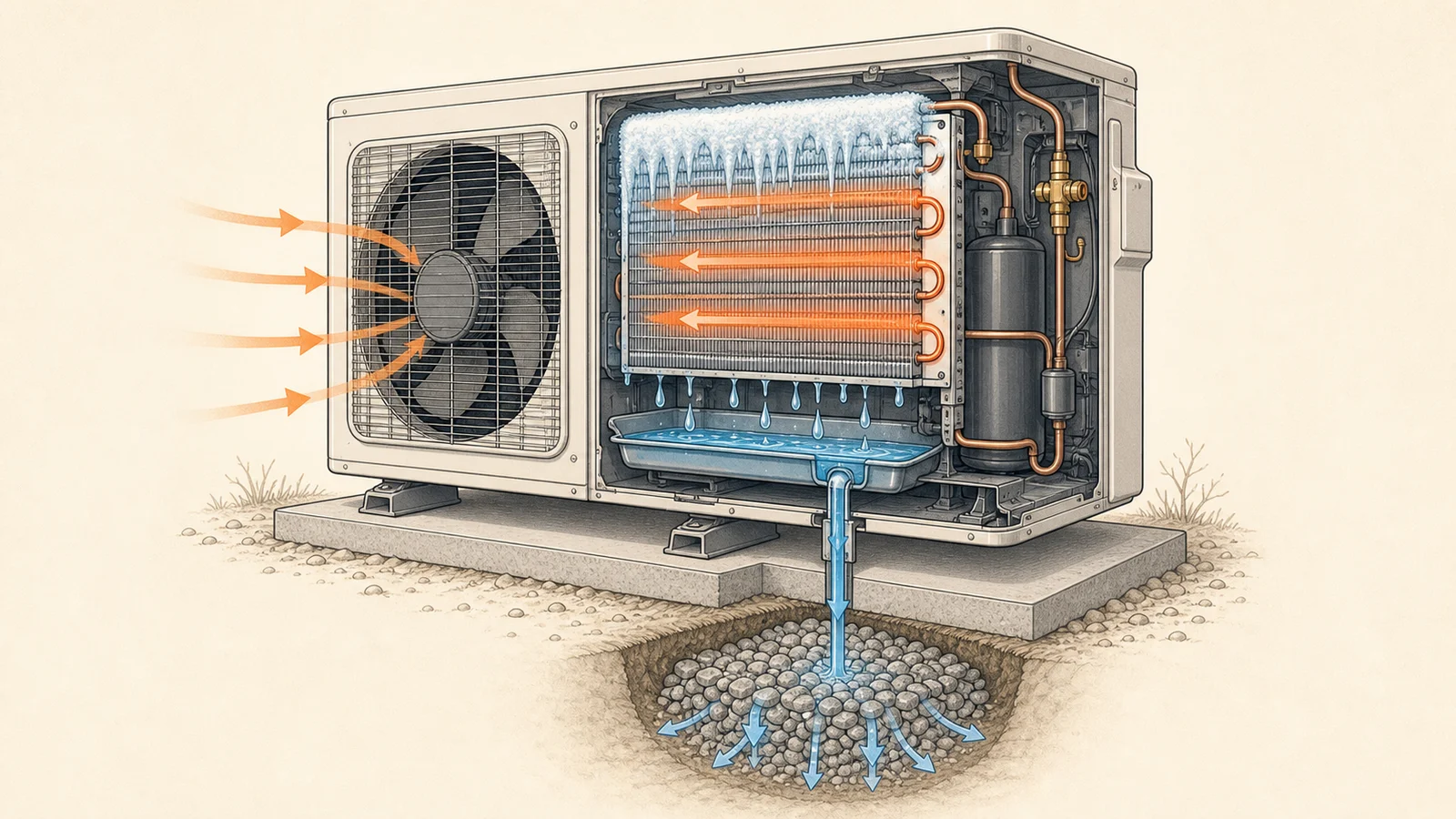

W powietrznej pompie ciepła wentylator przepuszcza powietrze przez wymiennik jednostki zewnętrznej. Powierzchnia wymiennika może być chłodniejsza od otaczającego powietrza, więc zawarta w nim wilgoć wykrapla się na lamelach. W trybie ogrzewania, przy odpowiednich warunkach temperatury i wilgotności, ta wilgoć może zamarzać. Sterownik uruchamia wtedy odszranianie, lód topnieje, a woda spływa do dolnej części urządzenia.

Woda podczas odszraniania

Okresowy wypływ spod jednostki zewnętrznej, któremu może towarzyszyć widoczna para, jest typowym skutkiem odszraniania. Producent Daikin wyjaśnia, że w trybie grzania szron jest usuwany w procesie odszraniania i zmienia się w wodę lub parę, a niewielka ilość wody może być odprowadzana również podczas samego grzania.^[1] To ważne rozróżnienie: para nad urządzeniem w chłodny dzień nie jest dymem, a woda wypływająca przewidzianą drogą nie musi oznaczać rozszczelnienia.

Ilość widocznej wody nie jest stałą cechą urządzenia. Zależy między innymi od wilgotności powietrza, warunków pogodowych, sposobu pracy oraz konstrukcji odpływu. Zamiast oceniać sytuację na podstawie samej wielkości mokrej plamy, obserwuj, czy woda pojawia się cyklicznie i czy wypływa spod wymiennika lub z elementu przeznaczonego do odprowadzania kondensatu.

Kondensat w trybie chłodzenia i pompie CWU

Innym przypadkiem jest instalacja pracująca w trybie chłodzenia. Gdy powierzchnia rury lub elementu hydraulicznego ma temperaturę niższą niż punkt rosy otaczającego powietrza, wilgoć może skraplać się na zewnętrznej powierzchni. Mokra izolacja lub krople na odsłoniętej armaturze wskazują wtedy raczej na kondensację niż na wodę wydostającą się ze środka rury. Izolacja chłodnych elementów musi być ciągła i szczelna, aby para wodna nie docierała do ich powierzchni.

Pompa ciepła do grzania wody, która pobiera energię z powietrza przepływającego przez urządzenie, także może wytwarzać kondensat. Powinien on trafiać do przewidzianego odpływu. Bosch w odpowiedzi serwisowej dotyczącej pomp do ciepłej wody wskazuje, że kondensat powstający podczas pracy powinien odpływać tylną rurą, a nieprawidłowe wypoziomowanie może skierować go w inne miejsce.^[3]

Jak odróżnić skropliny od wycieku?

Najprostsza diagnoza zaczyna się od lokalizacji. Skropliny zwykle pojawiają się przy wymienniku powietrznym, na tacy ociekowej, w otworach podstawy albo na końcu odpływu. Wyciek z obiegu grzewczego częściej zostawia mokry ślad na złączu, zaworze, pompie obiegowej, filtrze, odpowietrzniku lub wewnątrz modułu hydraulicznego. Poniższe zestawienie pomaga uporządkować obserwacje, ale nie zastępuje instrukcji konkretnego modelu.

Dlaczego odprowadzanie skroplin ma znaczenie?

Normalne powstawanie wody nie oznacza, że można pozostawić ją bez kontroli. Odpływ ma chronić fundament, elewację, przejście dla pieszych oraz samą jednostkę przed gromadzeniem się wody i lodu. Instrukcja montażu Daikin wymaga skutecznego odprowadzenia kondensatu, a dla zimnego klimatu przewiduje rozwiązania, które zapobiegają zamarzaniu odprowadzanej wody. Dokument ostrzega też, że zamarznięty odpływ może ograniczyć wydajność grzania.^[2]

Szczegóły odpływu zależą od modelu i sposobu posadowienia. W jednej konstrukcji producent dopuszcza przewód odpływowy, w innej przy warunkach zimowych zaleca swobodny odpływ przez otwory podstawy. Dlatego nie należy samodzielnie zatykać otworów ani przerabiać tacy ociekowej według ogólnego schematu znalezionego w internecie. Pierwszym dokumentem do sprawdzenia jest instrukcja instalacyjna konkretnej jednostki.

• Droga wody – powinna prowadzić z urządzenia do miejsca, w którym woda może bezpiecznie wsiąkać albo zostać odprowadzona.
• Spadek odpływu – przewód nie powinien tworzyć zastoin, w których kondensat będzie zalegał.
• Ochrona zimowa – rozwiązanie musi uwzględniać ryzyko zamarzania zgodnie z instrukcją producenta.
• Otoczenie urządzenia – lód nie może tworzyć niebezpiecznej nawierzchni ani blokować przepływu powietrza.
• Dostęp serwisowy – odpływ i podstawa powinny pozostać widoczne oraz możliwe do oczyszczenia.

Kiedy woda oznacza problem?

Niepokój powinno wzbudzić stałe sączenie z miejsca, które nie jest odpływem kondensatu, zwłaszcza jeśli towarzyszy mu komunikat błędu, spadek ciśnienia obiegu grzewczego, pogorszenie ogrzewania albo konieczność częstego uzupełniania wody w instalacji. W takim przypadku nie zakładaj, że każda mokra plama jest skutkiem odszraniania. Nieszczelność może dotyczyć połączenia hydraulicznego, zaworu, odpowietrznika, wymiennika albo instalacji poza samą pompą ciepła.

Osobnej kontroli wymaga jednostka, na której długo utrzymuje się narastająca warstwa lodu i która nie wraca do prawidłowej pracy. Viessmann wskazuje, że nadmierne oblodzenie może mieć związek między innymi z niedziałającym cyklem odszraniania, czujnikiem lub ograniczonym przepływem powietrza, a takie objawy powinien sprawdzić fachowiec.^[4]

Jak sprawdzić źródło wody krok po kroku?

Bez rozbierania obudowy można wykonać kilka bezpiecznych obserwacji. Nie odkręcaj osłon i nie dotykaj mokrych podzespołów elektrycznych. Celem jest zebranie informacji, a nie samodzielna naprawa układu chłodniczego lub hydraulicznego.

1. Ustal miejsce początku wycieku. Sprawdź, czy pierwsza kropla pojawia się pod wymiennikiem, w otworze podstawy, na końcu odpływu czy przy konkretnym połączeniu.
2. Sprawdź tryb pracy. Zwróć uwagę, czy urządzenie ogrzewa, chłodzi, przygotowuje CWU albo właśnie kończy odszranianie.
3. Obejrzyj odpływ. Usuń jedynie luźne liście i zabrudzenia dostępne bez demontażu. Nie wciskaj narzędzi do wnętrza urządzenia.
4. Spójrz na sterownik. Zapisz kod błędu, jeśli się pojawił, oraz sprawdź wskazanie ciśnienia obiegu według instrukcji obsługi.
5. Porównaj zachowanie w czasie. Okresowy spływ związany z pracą jednostki różni się od ciągłego sączenia z jednego złącza również po zatrzymaniu urządzenia.
6. Zabezpiecz miejsce. Jeśli woda może zamarznąć na przejściu albo dotrzeć do instalacji elektrycznej, ogranicz dostęp i wezwij fachowca.

Nie próbuj rozpoznawać usterki po kolorze samej plamy ani na podstawie jednego zdjęcia z internetu. W różnych instalacjach pod jednostką mogą przebiegać odpływy, rury grzewcze i inne przewody. Najbardziej miarodajne są punkt początku wypływu, zmiana ciśnienia, tryb pracy oraz dokumentacja konkretnego modelu.

Co sprawdzić poza samą pompą ciepła?

Woda znaleziona przy urządzeniu nie zawsze pochodzi z jego wnętrza. Może spływać po rurze z nieszczelnego połączenia położonego wyżej, wykraplać się na niezaizolowanej armaturze, pochodzić z zaworu bezpieczeństwa zasobnika albo z innego odpływu poprowadzonego w tej samej strefie. Po deszczu mokry fundament również może utrudniać ocenę. Dlatego ślad trzeba prześledzić do najwyższego mokrego punktu, a nie tylko do miejsca, w którym powstała kałuża.

W instalacjach z pompą ciepła woda występuje po kilku stronach systemu: w obiegu grzewczym, w instalacji CWU i jako kondensat powstający poza szczelnym obiegiem chłodniczym. Każda z tych dróg ma inne zabezpieczenia. Jeżeli nie można jednoznacznie wskazać odpływu kondensatu, dokumentacja powykonawcza lub instrukcja instalacyjna pomogą ustalić przebieg przewodów bez zgadywania.

Co oznacza woda z pompy ciepła?

Woda spod jednostki zewnętrznej powietrznej pompy ciepła jest zazwyczaj normalnym skutkiem kondensacji i odszraniania, o ile wypływa przewidzianą drogą i nie powoduje narastania lodu. Kondensat może też pojawiać się przy pompie CWU wykorzystującej powietrze oraz na zbyt słabo zaizolowanych elementach instalacji pracującej w trybie chłodzenia.

Za sygnał usterki uznaj wodę sączącą się ze złącza lub modułu hydraulicznego, mokre elementy elektryczne, spadek ciśnienia, kod błędu albo oblodzenie, którego urządzenie nie usuwa. Najpierw zlokalizuj początek mokrego śladu i sprawdź tryb pracy. Jeśli źródło nie jest oczywistym odpływem skroplin, nie rozbieraj pompy samodzielnie, tylko przekaż obserwacje serwisowi.
