Co oznacza EPS 100 w styropianie?

Co oznacza symbol EPS 100?

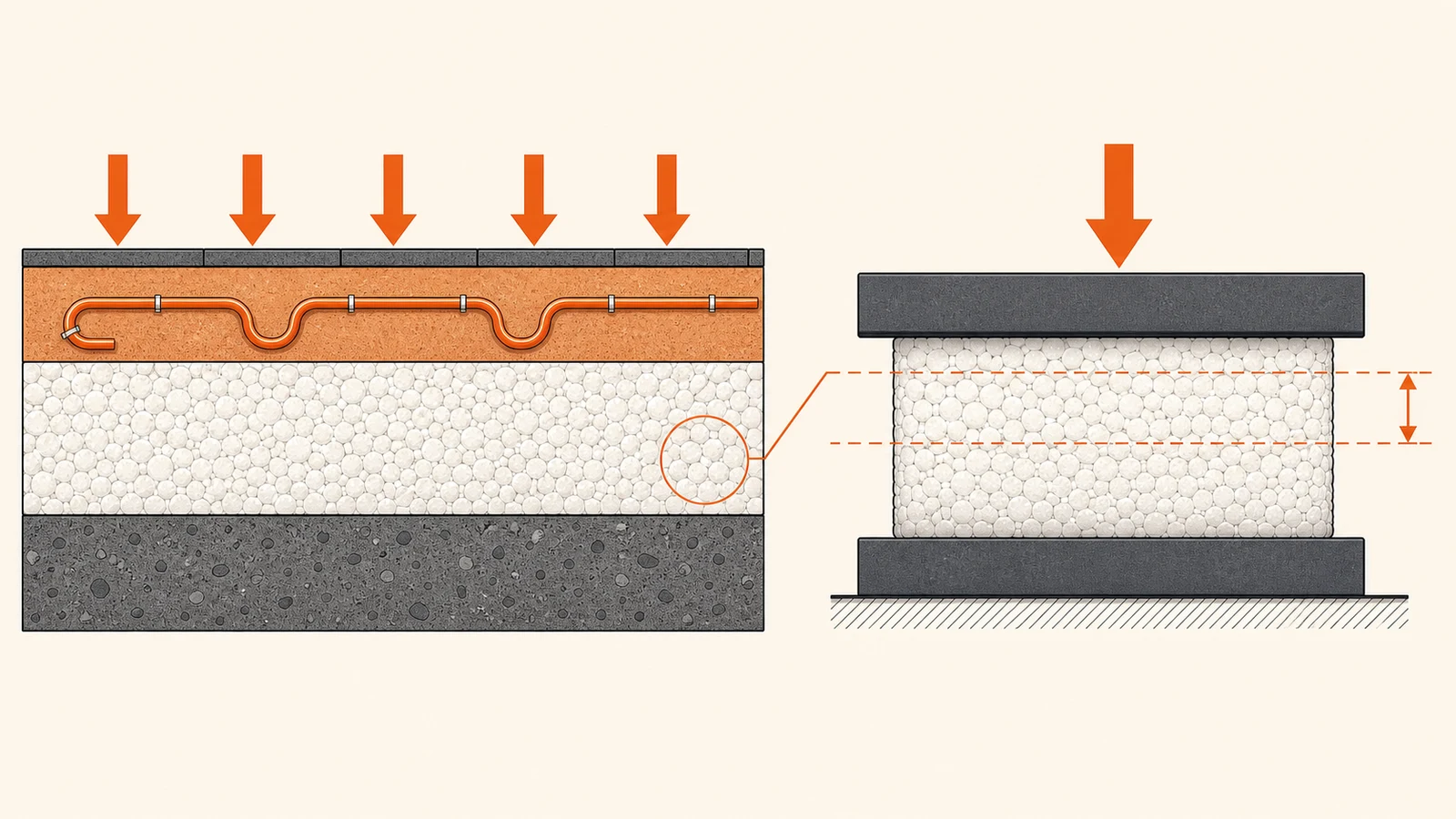

Co oznacza EPS 100 w styropianie? Skrót EPS wskazuje na polistyren ekspandowany, natomiast liczba 100 odnosi się do klasy naprężenia ściskającego. W pełnym kodzie wyrobu parametr zapisuje się jako CS(10)100. Oznacza to, że podczas badania próbka osiąga naprężenie ściskające co najmniej 100 kPa przy 10% odkształceniu względnym. Polskie Stowarzyszenie Producentów Styropianu wyjaśnia, że CS(10) jest właśnie poziomem naprężeń przy takim odkształceniu.^[1]

Liczba 100 nie opisuje grubości płyty, jej gęstości ani współczynnika przewodzenia ciepła. Jest skrótem jednej cechy mechanicznej. Aktualna karta produktu Austrotherm EPS 100 pokazuje ten związek wprost: kod zawiera CS(10)100, a producent deklaruje naprężenie ściskające co najmniej 100 kPa przy 10% odkształceniu.^[2]

Czego nie mówi oznaczenie EPS 100?

Oznaczenie EPS 100 nie odpowiada na pytanie, jak ciepła będzie przegroda. Za przepływ ciepła przez sam materiał odpowiada deklarowany współczynnik przewodzenia ciepła lambda, a efekt warstwy zależy również od jej grubości. GUNB przypomina, że opór cieplny jest funkcją lambdy i grubości płyty, a wymagane parametry wyrobu powinny wynikać z projektu.^[3]

Dlatego dwie płyty opisane skrótem EPS 100 mogą należeć do tej samej klasy ściskania, a jednocześnie różnić się lambdą, grubością, tolerancjami wymiarowymi lub innymi właściwościami. Samo słowo „styropian” i duża liczba na opakowaniu nie wystarczą do rzetelnego porównania produktów.

W nazwach handlowych można spotkać warianty EPS 100 036 albo EPS 100 038. Końcowa liczba zwykle naprowadza na deklarowaną lambdę odpowiednio 0,036 albo 0,038 W/(m K), ale nazwa handlowa nie jest pełnym kodem właściwości. Ostatecznym dowodem jest wartość lambda na etykiecie i w deklaracji danego wyrobu. Przykładowo producent Austrotherm deklaruje dla swojego EPS 100 lambdę nie większą niż 0,036 W/(m K).^[2]

Jeżeli próbujesz dobrać grubość izolacji, sama klasa EPS 100 nie pokaże strat ciepła budynku ani wymaganego oporu przegrody. Potrzebne są informacje o istniejących warstwach, geometrii i stanie domu.

Czy EPS 100 określa nośność podłogi?

Nie. Wartość 100 kPa z badania CS(10) nie jest gotową wartością dopuszczalnego obciążenia podłogi. Nośność i użytkowe zachowanie podłogi zależą od całej przegrody: podłoża, układu płyt, warstwy rozdzielającej, jastrychu, okładziny, sposobu rozłożenia obciążeń oraz czasu ich działania.

Inaczej zachowuje się obciążenie rozłożone na dużej powierzchni, a inaczej ciężar przekazywany przez małą stopkę urządzenia lub nogę regału. Jastrych może rozprowadzać nacisk, ale jego grubość, zbrojenie i podparcie muszą być zgodne z projektem. Z tego powodu proste przeliczenie 100 kPa na masę ustawianą na metrze kwadratowym pomija mechanikę całego układu.

Przy obciążeniach długotrwałych istotne jest również pełzanie, czyli narastanie odkształcenia w czasie. W pełnym kodzie produktu mogą pojawić się parametry dotyczące zachowania pod obciążeniem i temperaturą. Jeśli przy wymaganej cesze widnieje NPD, producent nie zadeklarował jej wartości. GUNB zaleca sprawdzanie deklaracji właściwości użytkowych, a nie opieranie zakupu tylko na skróconej nazwie.^[3]

Norma produktowa porządkuje właściwości, badania, znakowanie i etykietowanie płyt EPS, ale nie wskazuje jednej wymaganej klasy dla każdego możliwego zastosowania. Polski Komitet Normalizacyjny zaznacza wprost, że wymagane klasy i poziomy dla konkretnego zastosowania wynikają z przepisów lub odpowiednich norm i projektu.^[4]

Zastosowanie EPS 100 w praktyce

EPS 100 kojarzy się przede wszystkim z podłogami, dachami i stropami, ponieważ w tych miejscach izolacja bywa ściskana przez kolejne warstwy oraz obciążenia użytkowe. Nie oznacza to jednak, że każda płyta z takim skrótem pasuje do każdego z tych zastosowań.

Dokumentacja konkretnego produktu jest tu ważniejsza niż potoczna kategoria. Austrotherm wymienia dla swojego EPS 100 między innymi podłogi na gruncie, stropy pod podkładem posadzkowym, stropodachy, tarasy, balkony i systemy ogrzewania podłogowego.^[2] Jest to deklarowany zakres jednego wyrobu, a nie automatyczna aprobata dla wszystkich płyt noszących skrót EPS 100.

W ogrzewaniu podłogowym źródłem ciepła jest instalacja zatopiona w warstwie nad izolacją. Płyta EPS ogranicza ucieczkę ciepła w niepożądanym kierunku i stanowi podparcie dla wyższych warstw. Klasa ściskania pozostaje ważna, lecz grubość izolacji i jej lambda wynikają z wymagań cieplnych, a jastrych z wymagań konstrukcyjnych.

Jak czytać etykietę i deklarację właściwości?

Przy zakupie nie zatrzymuj się na dużym napisie EPS 100. Etykieta z oznakowaniem CE podaje skrócone informacje, natomiast deklaracja właściwości użytkowych zawiera zestaw wartości zadeklarowanych przez producenta. GUNB wskazuje oba miejsca jako podstawowe źródła danych o płycie.^[3]

1. Sprawdź producenta i dokładną nazwę wyrobu. Podobne nazwy handlowe nie gwarantują identycznego zestawu parametrów.
2. Odczytaj pełny kod. Znajdź przede wszystkim CS(10), a przy innych wymaganiach także odpowiednie symbole dotyczące wymiarów, zginania lub zachowania pod obciążeniem.
3. Znajdź lambdę deklarowaną. Nie wyprowadzaj jej z klasy EPS 100, ponieważ jest osobną właściwością.
4. Porównaj grubość z projektem. Ta sama klasa ściskania może być oferowana w wielu grubościach, a opór cieplny warstwy zmienia się wraz z grubością.
5. Potwierdź przeznaczenie. Dokumentacja produktu powinna obejmować planowane miejsce w przegrodzie i sposób zastosowania.

Jeżeli dokumentacja podaje NPD przy cesze istotnej dla Twojego przypadku, nie oznacza to wartości zerowej ani spełnienia wymagania. Oznacza brak deklaracji tej właściwości. W takiej sytuacji należy wybrać wyrób z potrzebną deklaracją albo uzgodnić rozwiązanie z projektantem.

Jak dobrać EPS 100 do konkretnej przegrody?

Dobór zaczyna się od funkcji przegrody, a nie od nazwy paczki. Dla podłogi trzeba znać układ i sposób przekazywania obciążeń. Dla dachu dochodzą warunki wilgotnościowe, spadki i warstwy pokrycia. Dla każdej przegrody osobno określa się też wymagany efekt cieplny.

• ustal wymagania projektu dotyczące obciążeń i izolacyjności;
• sprawdź, czy producent przewiduje wyrób do danego zastosowania;
• porównaj CS(10), lambdę, grubość i pozostałe wymagane właściwości;
• zaplanuj układ płyt bez przypadkowych szczelin i niestabilnych podparć;
• nie zamieniaj produktu na inny wyłącznie dlatego, że oba mają napis EPS 100.

Przy modernizacji dochodzi stan istniejących warstw. Zawilgocenie, nierówne podłoże albo brak ciągłości izolacji może być ważniejszym problemem niż sama różnica między dwiema płytami tej samej klasy. Najpierw warto więc uporządkować cały zakres prac, a dopiero potem zamawiać materiał.

Najważniejsze wnioski

EPS 100 jest użytecznym oznaczeniem, jeśli czytasz je jako klasę jednej właściwości mechanicznej. Nie zastępuje danych cieplnych, dokumentacji produktu ani projektu podłogi lub dachu.

• EPS oznacza polistyren ekspandowany.
• CS(10)100 oznacza co najmniej 100 kPa przy 10% odkształceniu w badaniu.
• Wartość 100 nie jest dopuszczalnym obciążeniem gotowej podłogi.
• Lambda i grubość są osobnymi danymi potrzebnymi do oceny izolacyjności.
• O przydatności płyty decydują pełna deklaracja, przeznaczenie wyrobu i wymagania projektu.
