Jaka jest nośność styropianu EPS 100?

Co oznacza nośność styropianu EPS 100?

W potocznym języku nośnością styropianu nazywa się jego odporność na ściskanie. W dokumentacji wyrobu należy jednak szukać dokładnego symbolu CS(10)100. Pierwsza część oznacza naprężenie ściskające przy 10% odkształceniu względnym, a liczba 100 wskazuje deklarowany poziom co najmniej 100 kPa. Taką wartość podaje na przykład aktualna karta techniczna płyt EPS 100 jednego z producentów.^[1]

Klasyfikacja wyrobów EPS jest opisana w normie PN-EN 13163+A2. Norma określa właściwości wyrobu, metody badań, ocenę zgodności i znakowanie, ale sama nie przesądza, jaki poziom właściwości jest wystarczający do konkretnego zastosowania. To ważne rozróżnienie: napis EPS 100 na paczce identyfikuje materiał, lecz nie zatwierdza automatycznie całej podłogi, dachu ani posadzki pod planowane obciążenia.^[2]

Dlaczego 100 kPa nie jest obciążeniem użytkowym?

Wartość CS(10) powstaje podczas krótkotrwałego ściskania próbki do określonego odkształcenia. Międzynarodowa norma opisująca to badanie wskazuje, że wynik służy zastosowaniom z obciążeniem krótkotrwałym oraz jako wartość odniesienia, z której po uwzględnieniu współczynników bezpieczeństwa można wyprowadzać wartości projektowe.^[3] Z tego powodu proste przeliczenie 100 kPa na masę przypadającą na metr kwadratowy nie daje bezpiecznej odpowiedzi na pytanie, ile można stale ustawić na gotowej podłodze.

Stały nacisk działa inaczej niż krótka próba. EPS może z czasem dalej się odkształcać pod niezmiennym obciążeniem, czyli pełzać. Zachowanie to bada się osobną metodą dla różnych poziomów naprężenia.^[4] W projekcie liczy się więc dopuszczalne odkształcenie po latach, nie tylko wynik osiągnięty w krótkim teście.

Jak ocenić, czy EPS 100 wystarczy?

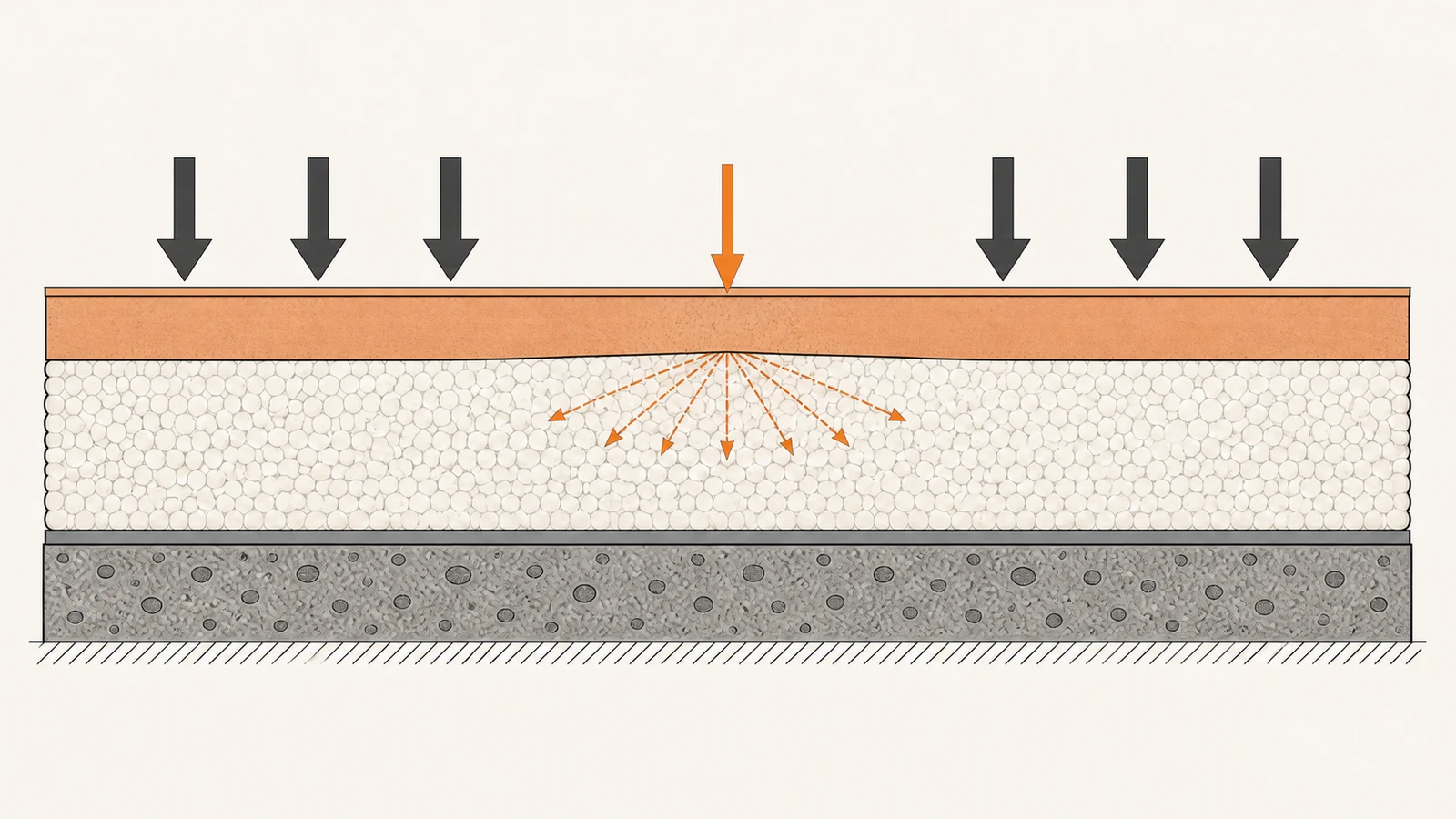

Ocena zaczyna się od zebrania obciążeń i sprawdzenia przekroju całej przegrody. Inaczej pracuje styropian pod równomiernie obciążoną wylewką w pokoju, inaczej pod nogą ciężkiego urządzenia, a jeszcze inaczej pod kołem pojazdu. Warstwa rozdzielająca może rozprowadzić część nacisku na większą powierzchnię, lecz jej skuteczność zależy od grubości, sztywności, zbrojenia, podparcia i wykonania.

• Obciążenia stałe – obejmują warstwy podłogi oraz elementy, które pozostają w jednym miejscu przez długi czas.
• Obciążenia użytkowe – wynikają ze sposobu korzystania z pomieszczenia i mogą zmieniać miejsce.
• Obciążenia punktowe – przekazują siłę przez małą powierzchnię, na przykład stopę urządzenia albo regału.
• Warstwa rozkładająca – jastrych lub inna płyta rozdziela nacisk, ale sama również musi mieć prawidłową konstrukcję.
• Podłoże – powinno być równe i stabilne, aby płyta EPS nie opierała się tylko na wystających punktach.

Grubość a wytrzymałość EPS 100

Grubość izolacji dobiera się przede wszystkim do wymagań cieplnych przegrody i układu warstw. Klasa CS(10) opisuje naprężenie odniesione do powierzchni, więc płyta EPS 100 o większej grubości nadal pozostaje EPS 100. Zwiększenie grubości zmienia natomiast bezwzględną wartość odkształcenia odpowiadającą 10% grubości. To kolejny powód, aby nie wybierać warstwy wyłącznie na podstawie nazwy materiału.

Jeśli remont obejmuje podłogę na gruncie, najpierw warto określić potrzebną izolacyjność całej przegrody. Dopiero potem można zestawić wymaganą grubość z klasą mechaniczną oraz dostępną wysokością na jastrych i wykończenie.

Gdzie stosuje się EPS 100?

Płyty tej klasy są oferowane między innymi do podłóg i dachów, ale zakres zastosowania należy potwierdzić w karcie technicznej oraz deklaracji właściwości użytkowych konkretnego wyrobu. Dokumentacja przykładowej płyty EPS 100 podaje kod CS(10)100 i zastosowania obejmujące izolację cieplną podłóg, dachów oraz stropodachów.^[1] Nie oznacza to, że każda płyta z podobną nazwą handlową ma identyczny komplet właściwości.

Do ściany, która nie przenosi obciążenia od podłogi, zwykle dobiera się EPS według innego zestawu właściwości. Wysoka odporność na ściskanie nie zastępuje właściwej izolacyjności, wytrzymałości na rozciąganie prostopadle do powierzchni ani wymagań systemu ocieplenia. Materiał powinien być wybrany do miejsca zastosowania, a nie dlatego, że wyższa liczba brzmi bezpieczniej.

EPS 100 a inne klasy styropianu

W źródłowym artykule EPS 100 był porównywany z EPS 70 i EPS 200. Kierunek porównania pozostaje prawidłowy: EPS 70 ma niższy deklarowany poziom naprężenia ściskającego, a EPS 200 wyższy. Nie wynika z tego jednak prosta zasada, że EPS 70 jest wyłącznie na ściany, EPS 100 do każdego domu, a EPS 200 do każdego obiektu przemysłowego. O zastosowaniu rozstrzyga komplet właściwości wyrobu i projekt przegrody.

Przewymiarowanie klasy również nie naprawi błędów wykonawczych. Szczeliny między płytami, klawiszowanie na nierównym podłożu, źle ułożone instalacje i niewłaściwy jastrych mogą spowodować problemy nawet wtedy, gdy sam EPS ma wysoki parametr CS(10).

Jak czytać dokumentację EPS 100?

Nazwa na froncie opakowania jest tylko początkiem. Bezpieczny dobór opiera się na dokumentach dla konkretnego kodu produktu, ponieważ dwa wyroby określane potocznie jako EPS 100 mogą różnić się izolacyjnością, tolerancjami wymiarowymi, stabilnością oraz deklarowanym przeznaczeniem.

1. Znajdź pełną nazwę i kod wyrobu na etykiecie opakowania.
2. Otwórz kartę techniczną oraz deklarację właściwości użytkowych dla tego samego kodu.
3. Potwierdź symbol CS(10)100, zamiast opierać się wyłącznie na nazwie handlowej.
4. Sprawdź, czy producent wskazuje planowane miejsce zastosowania, na przykład podłogę lub dach.
5. Porównaj parametry cieplne z wymaganiami projektu i dostępną grubością warstw.
6. Dla obciążeń stałych odszukaj dane projektowe dotyczące pracy długotrwałej albo przekaż dobór projektantowi.

Najczęstsze błędy przy doborze EPS 100

• Przeliczanie 100 kPa wprost na dopuszczalny ciężar – pomija odkształcenie próbki, czas działania obciążenia i współczynniki projektowe.
• Patrzenie tylko na masę przedmiotu – bez powierzchni podparcia nie da się ocenić nacisku punktowego.
• Zwiększanie samej grubości – grubsza płyta tej samej klasy nie staje się automatycznie EPS 200.
• Pomijanie jastrychu – to on rozdziela obciążenia i musi być zaprojektowany razem z podparciem.
• Wybór po nazwie handlowej – dokumentacja konkretnego wyrobu jest ważniejsza niż podobne brzmienie produktów.
• Układanie na nierównym podłożu – miejscowe podparcie tworzy koncentrację naprężeń jeszcze przed użytkowaniem podłogi.

Jeżeli układ obejmuje nietypowe obciążenia, nie warto zgadywać na podstawie samej klasy. Projektant może zmienić klasę izolacji, powierzchnię podparcia, układ jastrychu lub sposób przeniesienia siły bezpośrednio na warstwę konstrukcyjną. Czasem właściwym rozwiązaniem nie jest mocniejszy styropian, lecz osobna podstawa pod ciężki element.

Jak zaplanować warstwy podłogi jako całość?

Dobór EPS 100 powinien wynikać z kolejności decyzji: najpierw sposób użytkowania pomieszczenia i obciążenia, następnie wymagania cieplne, potem dostępna wysokość, rodzaj izolacji, instalacje oraz jastrych. Taki porządek ogranicza ryzyko, że po zakupie płyt zabraknie miejsca na poprawną warstwę rozdzielającą albo izolacja nie będzie pasowała do późniejszego etapu modernizacji.

W istniejącym domu podłoga często łączy się z wymianą ogrzewania, ociepleniem innych przegród i zmianą poziomów wykończenia. Rozpatrzenie tych prac razem pozwala ustalić, co zrobić najpierw i których warstw nie będzie trzeba ponownie rozbierać.

Podsumowanie: kiedy EPS 100 jest wystarczający?

EPS 100 może być właściwą izolacją podłogi lub dachu, jeśli konkretny wyrób jest przeznaczony do danego zastosowania, a obciążenia krótkotrwałe, długotrwałe i punktowe mieszczą się w założeniach projektu. Odpowiedź nie wynika jednak z samej liczby 100. Trzeba sprawdzić kartę techniczną, deklarację właściwości użytkowych oraz sposób współpracy EPS z podłożem i warstwą rozkładającą nacisk.

Najważniejsza zasada brzmi: CS(10)100 jest parametrem materiału, nie gotową nośnością całej posadzki. Dla zwykłej podłogi punktem wyjścia będzie projekt warstw, a przy ciężkich urządzeniach, ruchu pojazdów lub małych stopach podparcia potrzebne jest osobne sprawdzenie nacisku i odkształcenia długotrwałego.
