Jaka pompa CO do glikolu?

Dwie pompy do glikolu, dwa różne zadania

Określenie „pompa do glikolu” może więc oznaczać dwa urządzenia. Przed zakupem trzeba ustalić, czy celem jest jednorazowe wtłoczenie mieszaniny do układu, czy jej stała cyrkulacja. Pompa serwisowa powinna umożliwiać podłączenie przewodu tłocznego i powrotnego, aby płyn krążył przez instalację, wypierał powietrze i wracał do zbiornika. Instrukcja stacji REMS Solar-Push wskazuje napełnianie, płukanie i odpowietrzanie instalacji grzewczych jako jej przeznaczenie oraz wymienia płyny grzewcze i środki przeciwzamrożeniowe wśród dopuszczonych mediów.^[1]

Pompa serwisowa nie zastępuje pompy obiegowej. Po zakończeniu pracy odłącza się ją od króćców napełniających. Z kolei pompa obiegowa nie jest wygodnym narzędziem do pierwszego zalania pustej instalacji, bo nie ma własnego zbiornika, przewodu powrotnego ani układu pozwalającego obserwować powietrze usuwane z obiegu.

Jaka pompa do napełniania instalacji glikolem?

Do napełniania wybierz urządzenie opisane przez producenta jako pompa lub stacja do napełniania, płukania i odpowietrzania układów z płynem niezamarzającym. Sama informacja, że pompa tłoczy wodę, nie wystarcza. Karta urządzenia powinna dopuszczać używany płyn oraz zakres temperatury i ciśnienia występujący podczas pracy.

• Zgodność z medium – sprawdź materiały korpusu, uszczelek i przewodów oraz listę dopuszczonych płynów.
• Ciśnienie tłoczenia – musi pozwalać pokonać opory napełnianego obiegu, ale nie może przekraczać ograniczeń instalacji.
• Wydajność – powinna umożliwić sprawne przepłukanie całej pętli, również przy długich przewodach i rozbudowanym układzie.
• Zbiornik i powrót – ułatwiają utrzymanie ciągłości przepływu oraz obserwację pęcherzy powietrza.
• Kontrola pracy – manometr, zawory odcinające i czytelny poziom płynu pozwalają prowadzić napełnianie bez przypadkowego zasysania powietrza.

Jaka pompa obiegowa do instalacji z glikolem?

Pompa obiegowa musi mieć w dokumentacji wyraźne dopuszczenie do mieszaniny stosowanej w instalacji. Nie wystarczy założyć, że każda pompa CO poradzi sobie z glikolem. Producent może ograniczać rodzaj płynu, jego stężenie, temperaturę albo lepkość. Granice różnią się między seriami, dlatego dane jednego modelu nie są uniwersalnym zaleceniem dla wszystkich pomp.

Drugim krokiem jest wyznaczenie punktu pracy, czyli wymaganego przepływu i wysokości podnoszenia. Przepływ wynika z potrzeb cieplnych i parametrów instalacji, a wysokość podnoszenia z oporów rur, armatury, wymienników i odbiorników. Dokumentacja pomp Grundfos wskazuje, że większa lepkość mieszaniny glikolowej obniża osiągi hydrauliczne i musi zostać uwzględniona przy wyborze urządzenia.^[2]

W praktyce charakterystyki wyznaczone dla wody nie należy przenosić bez korekty na roztwór glikolu. Instalator lub projektant powinien policzyć opory dla rzeczywistych właściwości płynu i temperatury pracy, a potem sprawdzić, czy punkt pracy mieści się w użytecznym zakresie charakterystyki konkretnej pompy.

Jak glikol zmienia pracę instalacji CO?

Rodzaj glikolu, stężenie mieszaniny i temperatura zmieniają jej gęstość, lepkość, przewodność cieplną oraz opory przepływu. Kalkulator płynów Dow zestawia te parametry właśnie w zależności od temperatury i stężenia, a producent wskazuje też różnice między płynami na bazie glikolu etylenowego i propylenowego.^[3] Z tego powodu odpowiedź nie może brzmieć: „dowolna pompa o takim samym przyłączu jak stara”.

Najpierw wybiera się płyn zgodny z dokumentacją źródła ciepła, wymiennika, rur, uszczelnień i pozostałej armatury. Dopiero do tego płynu dobiera się pompę. Liczy się nie tylko ochrona przed zamarzaniem, lecz także pakiet inhibitorów i dopuszczalny zakres pracy produktu. Surowego glikolu i gotowego płynu instalacyjnego nie należy traktować jako tego samego wyrobu.

Jak napełnić układ pompą serwisową?

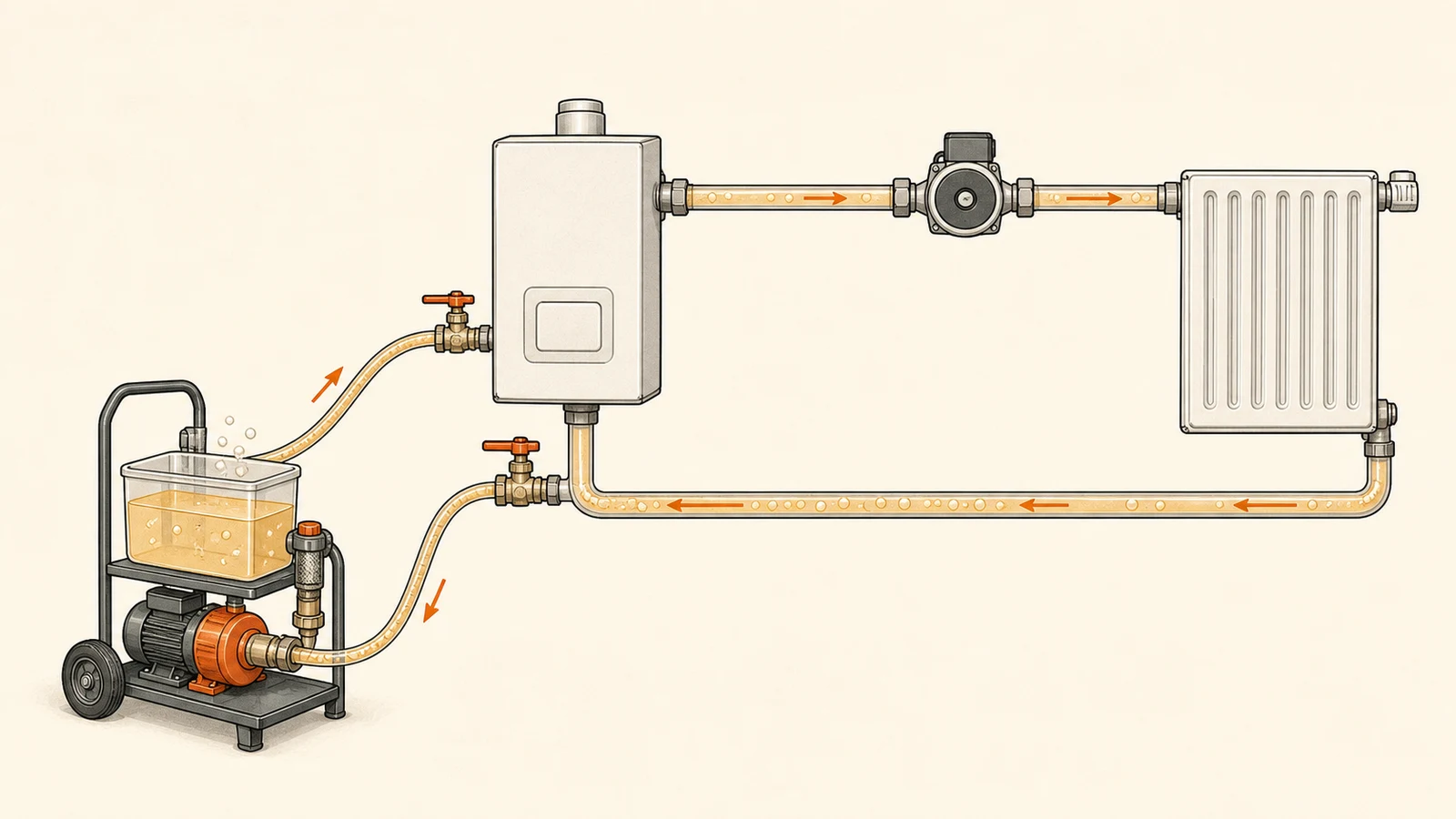

Dokładna kolejność zależy od projektu instalacji i instrukcji urządzeń. Typowy obieg serwisowy wykorzystuje dwa króćce: jednym pompa wtłacza płyn, drugim mieszanina wraz z powietrzem wraca do zbiornika. Instrukcja REMS opisuje połączenie przewodu tłocznego i powrotnego, utrzymywanie poziomu płynu w zbiorniku oraz kontynuowanie płukania do zaniku widocznych pęcherzy.^[1]

1. Sprawdź dokumentację. Potwierdź dopuszczony płyn, kierunek przepływu, maksymalne ciśnienie oraz położenie zaworów na czas napełniania.
2. Przygotuj mieszaninę. Użyj produktu i stężenia określonego dla danej instalacji. Nie koryguj proporcji na podstawie samego koloru płynu.
3. Podłącz dwa przewody. Przewód tłoczny połącz z wejściem serwisowym, a powrotny skieruj z drugiego króćca do zbiornika pompy.
4. Napełnij i zalej pompę. Postępuj zgodnie z instrukcją jej producenta. Utrzymuj poziom płynu, aby przewód ssawny nie pobrał powietrza.
5. Prowadź cyrkulację. Obserwuj powrót płynu, kontroluj ciśnienie i odpowietrzaj poszczególne gałęzie zgodnie z projektem instalacji.
6. Zamknij układ. Po usunięciu powietrza ustaw wymagane ciśnienie, zamknij zawory we właściwej kolejności, bezpiecznie zredukuj ciśnienie w przewodach serwisowych i odłącz urządzenie.

Pompa i instalacja muszą być zabezpieczone przed pracą na sucho zgodnie z instrukcją konkretnego urządzenia. Producent stacji REMS ostrzega, że jeden z wariantów pompy należy przed uruchomieniem całkowicie wypełnić cieczą, a długie tłoczenie przy zamkniętych przewodach może ją przegrzać i uszkodzić.^[1] Rozlany płyn trzeba zebrać i zagospodarować zgodnie z wymaganiami dla użytego produktu.

Jak ocenić pracę po napełnieniu?

Po odłączeniu pompy serwisowej uruchom obieg zgodnie z instrukcją źródła ciepła i pompy CO. Sprawdź ciśnienie na zimnej instalacji, szczelność połączeń, przepływ przez gałęzie i pracę odpowietrzników. Pojedynczy objaw nie przesądza jeszcze o złym doborze pompy, ale kilka objawów razem pomaga zawęzić przyczynę.

• Szum w zaworach lub odbiornikach może wskazywać na zbyt duży przepływ, niewłaściwy tryb regulacji albo brak równoważenia.
• Niedogrzane gałęzie mogą wynikać z powietrza, zabrudzonego filtra, zamkniętej armatury, błędnej regulacji albo niedostatecznego punktu pracy.
• Wahania wskazania ciśnienia wymagają sprawdzenia odpowietrzenia, naczynia wzbiorczego i szczelności układu.
• Głośna pompa może sygnalizować powietrze, nieprawidłowe warunki na ssaniu lub pracę poza właściwym zakresem.

Stan płynu kontroluje się w terminach i według metod podanych przez jego producenta oraz dokumentację instalacji. Nie ma jednego uczciwego interwału wymiany dla każdego układu. Znaczenie mają warunki pracy, temperatura, jakość napełnienia, materiały instalacji i historia dolewek.

Najważniejszy wniosek

Do napełniania CO glikolem wybierz kompatybilną pompę serwisową z przewodem tłocznym i powrotnym. Do stałej pracy wybierz pompę obiegową dopuszczoną do konkretnej mieszaniny i dobraną do punktu pracy skorygowanego o właściwości płynu. Nie zaczynaj od marki ani średnicy przyłącza. Zacznij od dokumentacji glikolu, parametrów instalacji i jednoznacznego określenia, które z dwóch zadań pompa ma wykonać.
