Czy można podłączyć ogrzewanie gazowe z pompą ciepła?

Na czym polega ogrzewanie hybrydowe?

W systemie hybrydowym dwa źródła ciepła pracują na potrzeby jednego budynku. Zwykle pompa ciepła pokrywa zapotrzebowanie wtedy, gdy może robić to w ustalonych warunkach, a kocioł gazowy przejmuje część lub całość obciążenia po spełnieniu warunku zapisanego w sterowniku. Tym warunkiem może być temperatura zewnętrzna, dostępna moc, wymagana temperatura wody albo kalkulowany koszt wytworzenia ciepła.

Co sprawdzić przed podłączeniem pompy ciepła do ogrzewania gazowego?

Punktem wyjścia jest zapotrzebowanie budynku na moc i ciepło, a nie moc istniejącego pieca gazowego. Stary kocioł mógł zostać dobrany z zapasem lub równocześnie przygotowywać ciepłą wodę, więc jego tabliczka znamionowa nie mówi, jaką część obciążenia powinna przejąć pompa. Obliczenia pomagają wyznaczyć zakres pracy pompy i rolę kotła jako źródła szczytowego.

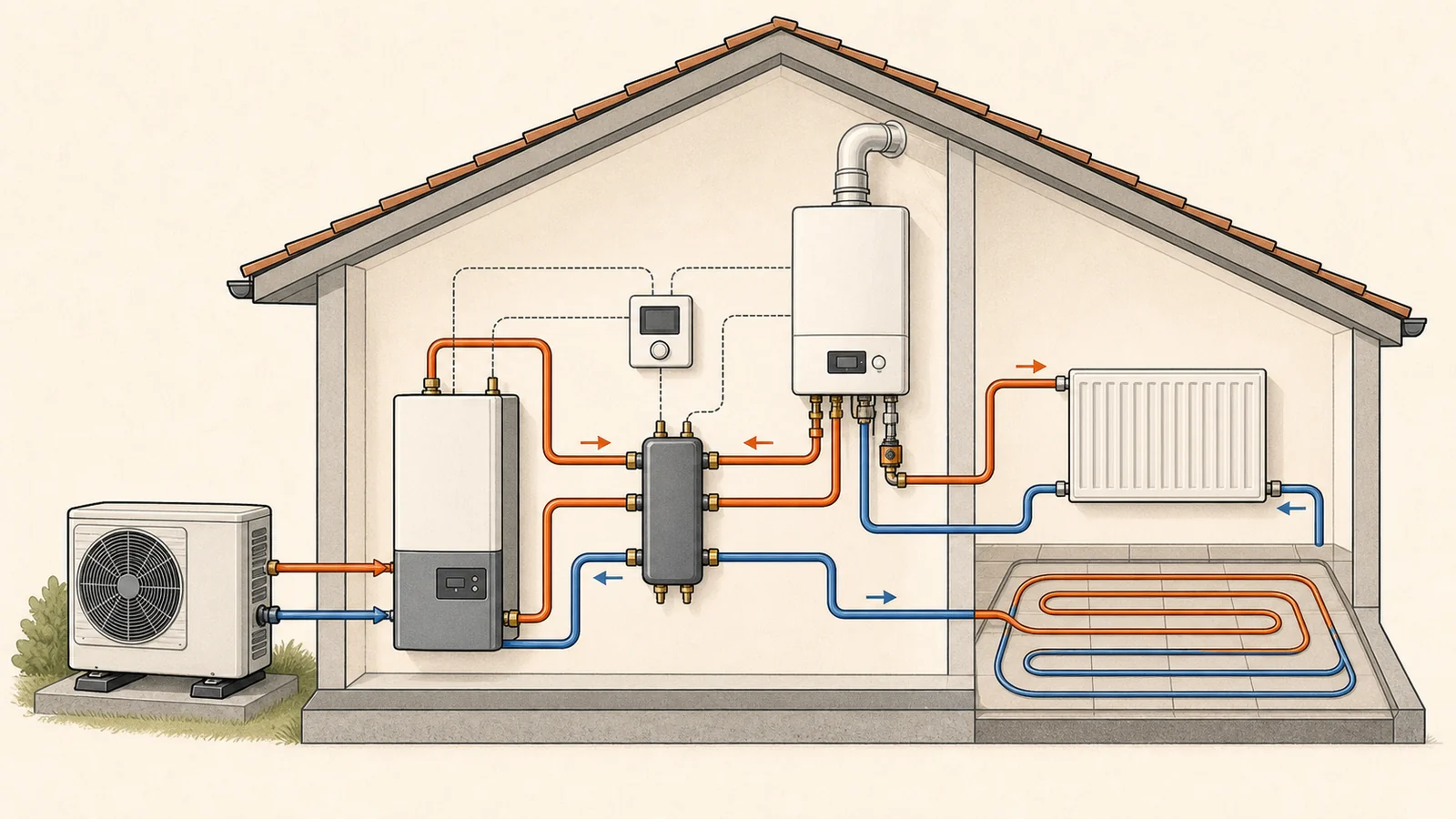

Jak połączyć urządzenia hydraulicznie?

Pompa ciepła i kocioł gazowy mogą pracować na wspólny obieg bezpośrednio albo przez element rozdzielający przepływy, na przykład odpowiednio dobrany bufor lub sprzęgło. Wybór zależy między innymi od pojemności wodnej instalacji, minimalnego przepływu wymaganego przez pompę, liczby obiegów i sposobu odszraniania jednostki zewnętrznej. Bufor nie jest obowiązkową odpowiedzią na każdy problem, a jego obecność nie naprawia błędnego doboru pomp obiegowych czy zaworów.

Podręcznik schematów hybrydowych producenta pokazuje wiele konfiguracji z pompą ciepła, kotłem gazowym, regulatorem i różnymi obiegami. Jednocześnie wprost zastrzega, że schemat zasadniczy nie zastępuje profesjonalnej koncepcji instalacji i nie obejmuje wszystkich wymaganych zabezpieczeń.^[3] To ważne także przy podłączeniu pompy ciepła do istniejącej instalacji, ponieważ układ trzeba sprawdzić jako całość, a nie tylko dopasować średnice dwóch króćców.

Projekt połączenia powinien kolejno rozstrzygnąć:

1. które źródło zasila obieg w każdym trybie pracy,
2. jak wymuszany i kontrolowany jest przepływ przez pompę ciepła,
3. gdzie znajdują się zawory zwrotne, odcinające i elementy bezpieczeństwa,
4. czy potrzebne jest rozdzielenie hydrauliczne obiegów,
5. które urządzenie przygotowuje ciepłą wodę,
6. jak sterownik dostaje sygnał zapotrzebowania i uruchamia właściwe źródło.

Jak sterownik wybiera źródło ciepła?

Najprostsza regulacja przełącza źródło według temperatury zewnętrznej. Bardziej rozbudowana może uwzględniać aktualne zapotrzebowanie, temperaturę zasilania, ograniczenia urządzeń i relację kosztów energii. Materiał producenta opisuje sterownik, do którego można wprowadzić ceny energii elektrycznej oraz gazu, aby układ wybierał tańsze źródło.^[4] To funkcja konkretnego systemu, a nie gwarantowana cecha każdego połączenia pompy ciepła z piecem gazowym.

Dobra regulacja nie polega na częstym przełączaniu urządzeń. Sterownik powinien uwzględniać bezwładność budynku i instalacji, aby źródła pracowały w stabilnych cyklach. Po uruchomieniu trzeba obserwować historię pracy, temperatury zasilania i powrotu oraz momenty włączania kotła. Dopiero na tej podstawie koryguje się krzywą grzewczą i warunki biwalencji.

Kiedy układ hybrydowy ma sens?

Połączenie bywa uzasadnione w modernizowanym domu, w którym sprawny kocioł gazowy już istnieje, a właściciel chce stopniowo zwiększyć udział pompy ciepła. Może też pomóc wtedy, gdy część instalacji wymaga wyższej temperatury zasilania lub gdy pozostawienie kotła jako źródła szczytowego pozwala dobrać pompę do świadomie określonego zakresu pracy. Każdy z tych argumentów wymaga jednak potwierdzenia obliczeniami i oceną stanu instalacji.

System hybrydowy nie jest automatycznie tańszy w całym okresie użytkowania. Utrzymuje dwa źródła, automatykę i przyłącze gazowe, więc w porównaniu trzeba uwzględnić koszt inwestycji, przeglądów, opłat stałych oraz energii zużywanej w rzeczywistych warunkach. Jeżeli pompa może samodzielnie pokryć potrzeby budynku przy rozsądnej temperaturze zasilania, pozostawienie kotła może nie dawać korzyści proporcjonalnej do złożoności układu.

• Rozważ hybrydę, gdy kocioł jest sprawny, instalacja ma rozpoznane parametry, a jego rola szczytowa wynika z obliczeń.
• Najpierw popraw budynek, gdy problemem są duże straty ciepła lub brak równowagi hydraulicznej.
• Porównaj wariant samodzielnej pompy, gdy odbiorniki pracują z niską temperaturą zasilania i nie ma technicznej potrzeby utrzymywania gazu.
• Nie oceniaj po jednej cenie energii, ponieważ ustawienia i wynik ekonomiczny zmieniają się wraz z warunkami pracy.

Checklista przed zleceniem modernizacji

Przed wyborem urządzeń warto zamknąć decyzje, które później wpływają na koszt i jakość montażu. Kompletny projekt powinien opisywać nie tylko model pompy, lecz także rolę istniejącego ogrzewania gazowego, odbiorniki, hydraulikę, automatykę oraz przygotowanie CWU.

1. Zleć obliczenie obciążenia cieplnego budynku.
2. Sprawdź wymaganą temperaturę zasilania grzejników i podłogówki.
3. Oceń stan kotła, komina, przyłącza gazowego i instalacji CO.
4. Wybierz tryb pracy: priorytet pompy, praca równoległa albo przełączanie źródeł.
5. Potwierdź kompatybilność sterowników i czujników.
6. Ustal sposób przygotowania ciepłej wody.
7. Wymagaj schematu hydraulicznego z opisem zabezpieczeń i nastaw startowych.
8. Po uruchomieniu zaplanuj regulację na podstawie danych z rzeczywistej pracy.

Jeżeli modernizacja obejmuje także izolację, zmianę grzejników lub fotowoltaikę, kolejność prac wpływa na późniejszy dobór źródła ciepła. Najpierw warto ograniczyć i policzyć potrzeby budynku, a dopiero potem zamawiać urządzenia, które mają je pokryć.

Podsumowanie

Ogrzewanie gazowe można podłączyć z pompą ciepła, tworząc system biwalentny gaz i pompa ciepła. Warunkiem poprawnej pracy jest jeden plan dla obu urządzeń: obliczone zapotrzebowanie, sprawdzona temperatura zasilania, właściwa hydraulika i nadrzędna logika sterowania. Kocioł może wspomagać pompę, zastępować ją po przekroczeniu ustalonego warunku albo pracować tylko dla wybranej funkcji.

Najważniejsza decyzja nie brzmi więc „czy da się połączyć”, lecz „jaki udział każdego źródła ma sens w tym budynku”. Odpowiedź powinna wynikać z obliczeń i projektu, nie z mocy starego kotła ani z uniwersalnej temperatury przełączenia. Tak zaprojektowany układ daje przewidywalną współpracę urządzeń i możliwość późniejszej korekty ustawień na podstawie rzeczywistej pracy.
