Jakie są wymiary pieca Kamen?

Wymiary pieca Kamen zależą od modelu

Poniższe zestawienie pokazuje maksymalną szerokość, maksymalną głębokość i maksymalną wysokość wybranych wariantów. Są to dane konkretnych urządzeń, a nie uśrednione gabaryty całej marki. Wszystkie wartości podano w milimetrach.

Różnice wynikają z konstrukcji. DRX jest kotłem zasypowym bez bocznego zasobnika paliwa, natomiast pozostałe przykłady mają elementy automatycznego podawania paliwa. Nie należy jednak wybierać najmniejszego modelu wyłącznie dlatego, że mieści się w kotłowni. Najpierw trzeba ustalić moc potrzebną budynkowi, a dopiero wśród pasujących wariantów porównać gabaryty i sposób ustawienia.

Jak czytać wymiary w kartach Kamen?

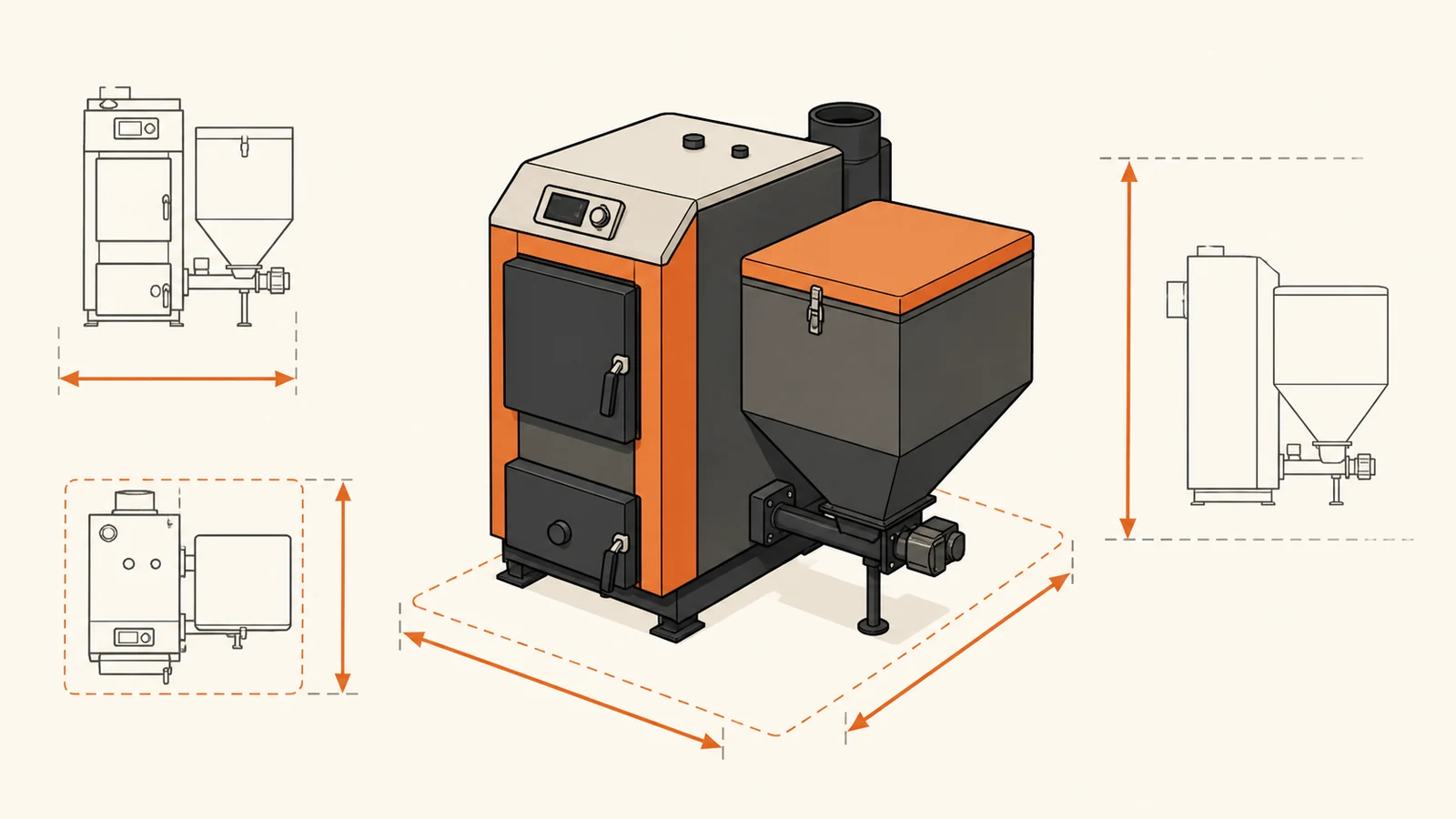

Karta techniczna rozdziela kilka wymiarów, ponieważ każdy opisuje inny punkt urządzenia. Przy planowaniu miejsca należy korzystać z rysunku wymiarowego przypisanego do wybranego modelu i odczytywać symbole z tabeli. Sam ciąg trzech liczb ze sklepu internetowego nie mówi, czy sprzedawca uwzględnił zasobnik, czopuch, drzwiczki i wystające przyłącza.

Od obrysu kotła do miejsca w kotłowni

Wymiar z tabeli opisuje urządzenie, nie gotowe stanowisko. W kotłowni trzeba jeszcze uwzględnić możliwość otwierania drzwiczek, zasypywania paliwa, wyjmowania popiołu, czyszczenia wymiennika oraz dojścia do elementów wymagających kontroli. Znaczenie ma też położenie komina, kierunek prowadzenia rur, zawory, pompy i zabezpieczenia instalacji.

Dlatego plan powinien obejmować co najmniej:

• maksymalny obrys kotła – według symboli A, B i H z dokumentacji właściwego wariantu,
• zasobnik i podajnik – jako część zestawu, a nie osobny mebel do dostawienia później,
• strefę otwierania – przed każdymi drzwiczkami, pokrywą zasobnika i wyczystką,
• przyłącza wodne i spalinowe – razem z realnym przebiegiem rur oraz elementami armatury,
• drogę obsługi – tak, aby można było dosypać paliwo, usunąć popiół i wykonać czyszczenie,
• drogę wniesienia – od wejścia do budynku aż do miejsca ustawienia urządzenia.

Bufor i elementy towarzyszące też zajmują miejsce

Przy kotle zasypowym sam gabaryt urządzenia może być tylko częścią odpowiedzi. Producent podaje, że Kamen DRX ma pracować z buforem ciepła, a minimalna bezpieczna pojemność zależy od mocy wariantu. Dla wersji 11, 15 i 20 kW są to odpowiednio 500, 750 i 1000 litrów.^[1]

To nie są wymiary bufora, lecz jego pojemność. Gabaryty zbiornika trzeba odczytać z karty wybranego produktu. W praktyce oznacza to osobne miejsce na posadzce, przyłącza oraz dostęp do armatury. Z tego powodu kompaktowy korpus kotła nie przesądza jeszcze, że kompletny układ zmieści się w małej piwnicy.

Jak zmierzyć kotłownię przed zakupem?

Pomiar warto wykonać dla konkretnej wersji mocy i konkretnego ustawienia zestawu. Nazwa serii nie wystarcza, ponieważ sąsiednie warianty mogą mieć inne szerokości, głębokości, wysokości oraz średnice czopucha.

1. Zapisz pełną nazwę serii i moc modelu, który wynika z doboru do budynku.
2. Pobierz aktualną kartę produktu lub dokumentację techniczno-ruchową ze strony producenta.
3. Odczytaj maksymalną szerokość A, maksymalną głębokość B i maksymalną wysokość H.
4. Sprawdź położenie zasilania, powrotu i czopucha oraz porównaj je z istniejącą instalacją.
5. Rozrysuj zasobnik, podajnik, bufor i armaturę jako osobne elementy całego układu.
6. Zmierz każde drzwi, zakręt, próg i bieg schodów na drodze wniesienia.
7. Przekaż szkic instalatorowi do potwierdzenia przed złożeniem zamówienia.

Jak sprawdzić wymiary pieca Kamen przed zakupem?

Najpewniejsza odpowiedź pochodzi z aktualnej tabeli i rysunku wymiarowego konkretnego modelu. Do planowania ustawienia użyj maksymalnej szerokości, głębokości i wysokości, a nie wyłącznie wymiarów korpusu. Następnie dodaj do szkicu zasobnik, czopuch, przyłącza, drzwiczki, drogę obsługi oraz wszystkie urządzenia towarzyszące.

Jeśli rozważasz Kamen DRX, uwzględnij także miejsce na wymagany bufor. Przy modelu automatycznym sprawdź pełny obrys z zasobnikiem i podajnikiem. Ostateczne ustawienie powinien potwierdzić instalator na podstawie dokumentacji producenta i warunków w konkretnej kotłowni. W ten sposób pytanie o gabaryty prowadzi do użytecznej odpowiedzi: nie tylko czy piec Kamen zmieści się na podłodze, ale czy da się go wnieść, podłączyć, obsługiwać i czyścić.
