To, jaki kaloryfer do pompy ciepła wybrać, wynika z mocy potrzebnej w danym pomieszczeniu przy projektowej temperaturze zasilania. Zwykle sprawdzi się odpowiednio duży grzejnik płytowy, a przy małej ilości miejsca także model z wentylatorem. Stary grzejnik może zostać, jeśli pokrywa obliczone straty ciepła.
To, jaki kaloryfer do pompy ciepła wybrać, zależy przede wszystkim od strat ciepła konkretnego pomieszczenia i mocy grzejnika przy temperaturach pracy planowanej instalacji. Nie wystarczy kierować się materiałem, liczbą płyt ani wymiarami urządzenia. Grzejnik musi przekazać do pokoju potrzebną ilość ciepła wtedy, gdy na zewnątrz panują warunki projektowe, a pompa pracuje z możliwie niską temperaturą zasilania.
Najczęściej oznacza to odpowiednio duży grzejnik płytowy, grzejnik niskotemperaturowy z wentylatorem albo pozostawienie istniejącego kaloryfera, jeśli po sprawdzeniu jego mocy okaże się wystarczający. Wymiana wszystkich odbiorników z góry nie jest konieczna. Najpierw trzeba porównać zapotrzebowanie każdego pokoju z tabelą mocy konkretnego modelu dla wybranych parametrów zasilania i powrotu.

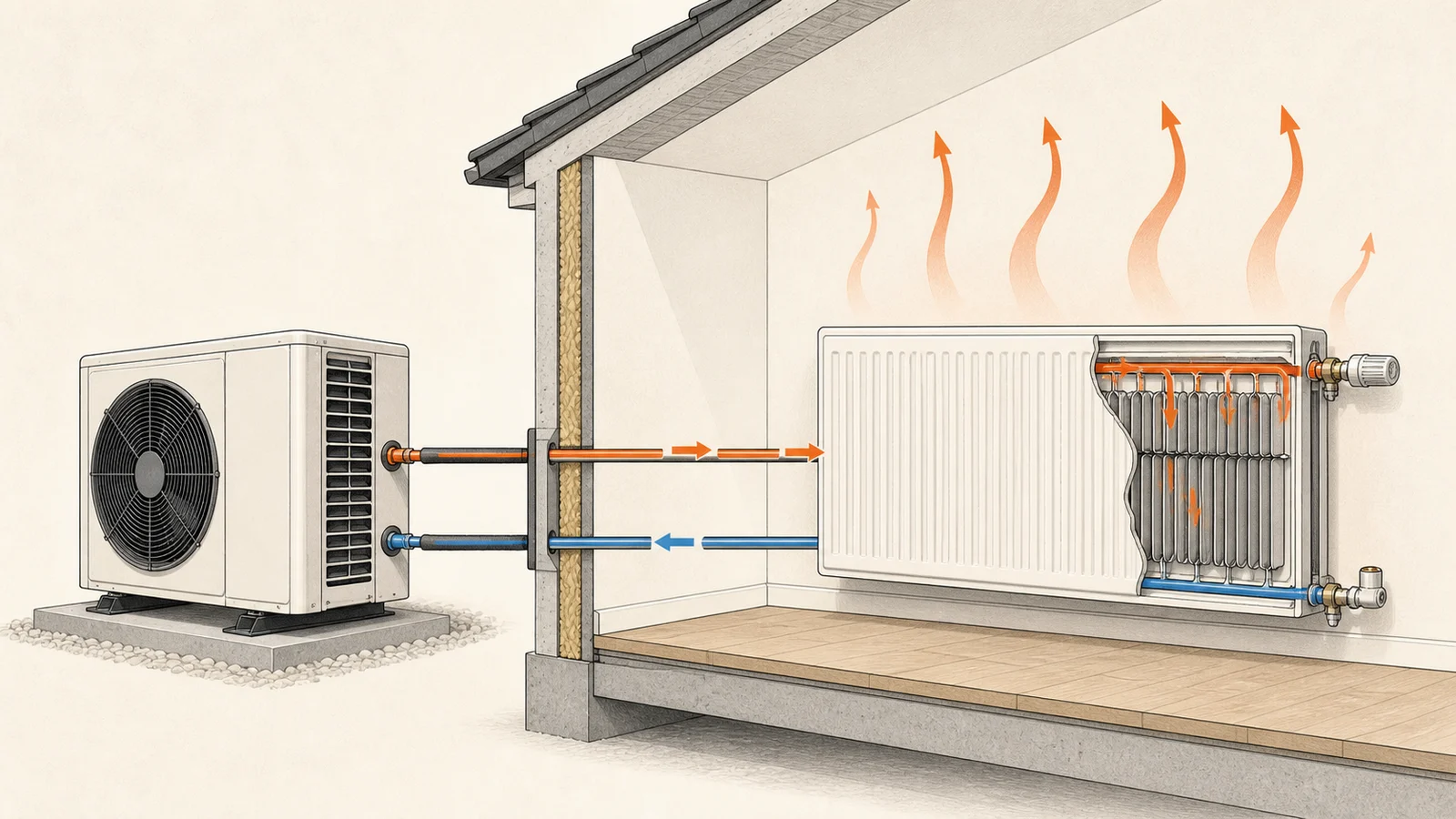

Obraz poglądowy - wygenerowany przez AI dla wizualizacji współpracy grzejnika niskotemperaturowego z pompą ciepła.
Najważniejsza jest moc przy niskiej temperaturze
Pompa ciepła i kaloryfer tworzą jeden układ. Urządzenie przygotowuje wodę grzewczą, a grzejnik przekazuje ciepło do pomieszczenia. Im niższa temperatura wody wystarcza do utrzymania komfortu, tym korzystniejsze warunki pracy ma pompa. Przewodnik MCS dotyczący emiterów ciepła wskazuje, że niższe temperatury odbiorników sprzyjają wyższej efektywności systemu, a dobór należy przeprowadzić dla wszystkich ogrzewanych pomieszczeń.[1]
Właśnie dlatego określenie „grzejnik niskotemperaturowy” nie oznacza jednej obowiązkowej konstrukcji. Liczy się efekt: kaloryfer ma osiągnąć wymaganą moc przy temperaturze wody przewidzianej w projekcie. Może to być większy grzejnik płytowy, model z większą liczbą płyt i ożebrowaniem konwekcyjnym albo urządzenie z wentylatorem wspomagającym przepływ powietrza.
Moc nominalna a rzeczywiste parametry instalacji
Moc podana dużym drukiem w katalogu nie zawsze opisuje warunki pracy z pompą ciepła. Wynik zależy od temperatury zasilania, temperatury powrotu oraz temperatury w pokoju. Kiedy różnica między średnią temperaturą wody a powietrzem maleje, ten sam kaloryfer oddaje mniej ciepła. Z tego powodu dwa modele o identycznych wymiarach mogą mieć inną przydatność, a urządzenie dobrane według parametrów instalacji kotłowej może być za słabe po obniżeniu temperatury wody.
Do porównania należy używać tabeli mocy lub programu doborowego producenta dla rzeczywistych parametrów projektu. Materiał techniczny Purmo wprost zaleca przeliczenie obciążenia cieplnego każdego pomieszczenia, a następnie dopasowanie rodzaju i wielkości odbiornika do obniżonej temperatury zasilania.[3]
Dana do sprawdzenia
Co mówi o doborze kaloryfera
Strata ciepła pomieszczenia
Określa moc, którą odbiornik ma dostarczyć w warunkach projektowych
Temperatura zasilania i powrotu
Pozwala odczytać właściwą moc z tabeli producenta
Temperatura pomieszczenia
Wpływa na różnicę temperatur i wydajność grzejnika
Dostępne miejsce na ścianie
Decyduje, czy można zwiększyć długość, wysokość lub głębokość grzejnika
Przepływ w instalacji
Weryfikuje, czy ciepło rzeczywiście dotrze do każdego odbiornika
Obciążenie cieplne powinno być ustalane dla poszczególnych pomieszczeń, ponieważ pokoje różnią się powierzchnią przegród, oknami, wentylacją i zakładaną temperaturą wewnętrzną. Dokumentacja kalkulatora MCS opisuje właśnie taki dobór: straty liczy się dla każdego pokoju, aby na tej podstawie zwymiarować emiter ciepła.[2]
Jaki rodzaj kaloryfera wybrać?
Nie ma jednego typu dobrego dla każdego domu. Wybór zależy od wyniku obliczeń, miejsca na ścianie, dopuszczalnego hałasu oraz sposobu sterowania. W praktyce rozważa się trzy główne drogi: większy grzejnik płytowy, kompaktowy model ze wspomaganiem wentylatorowym albo wykorzystanie istniejącego odbiornika po potwierdzeniu jego mocy.
Rozwiązanie
Kiedy ma sens
Co trzeba sprawdzić
Grzejnik płytowy
Gdy na ścianie jest miejsce na odpowiednią powierzchnię wymiany
Moc dla parametrów projektu, wymiary, typ płyt i konwektorów
Grzejnik z wentylatorem
Gdy potrzebna jest większa moc z ograniczonej powierzchni
Poziom dźwięku, zasilanie elektryczne, sterowanie i czyszczenie
Istniejący kaloryfer
Gdy jego moc przy niższej temperaturze nadal pokrywa stratę pokoju
Stan techniczny, tabela mocy lub wiarygodne dane zastępcze, przepływ
Grzejnik płytowy
To częsty wybór przy modernizacji, ponieważ można zwiększyć jego długość, wysokość albo liczbę płyt bez zmiany zasady działania całej instalacji. Nie należy jednak wybierać typu wyłącznie według oznaczenia. Każda seria ma własne tabele mocy, a obudowa dekoracyjna, sposób podłączenia i warunki montażu mogą wpływać na wynik. Właściwy model to ten, którego udokumentowana moc pokrywa obciążenie pokoju przy zadanych temperaturach.
Grzejnik z wentylatorem
Wbudowany wentylator wymusza przepływ powietrza przez wymiennik, dlatego urządzenie może dostarczyć potrzebną moc bez zajmowania bardzo dużej części ściany. Takie rozwiązanie jest szczególnie warte rozważenia tam, gdzie zwykły grzejnik dobrany do niskiej temperatury byłby za duży. Producent powinien podawać moc dla poszczególnych biegów wentylatora oraz warunki, w których ją zmierzono.[3]
Trzeba uwzględnić także cechy użytkowe: słyszalność pracy, potrzebę doprowadzenia zasilania elektrycznego, sposób regulacji i dostęp do filtrów lub wymiennika. W sypialni priorytetem może być cisza, a w niewielkim gabinecie ważniejsza będzie duża moc z krótkiego grzejnika.
Stare grzejniki żeliwne i stalowe
Wiek ani materiał nie przesądzają samodzielnie o konieczności wymiany. Istniejący grzejnik mógł być wcześniej przewymiarowany, a po ociepleniu domu jego zapas mocy może wystarczyć do pracy przy niższej temperaturze. Przewodnik MCS przewiduje osobną ścieżkę oceny istniejących instalacji i pokazuje, że poprawa izolacji oraz zwiększenie mocy odbiornika są alternatywnymi lub łączonymi sposobami obniżenia wymaganej temperatury zasilania.[1]
Wskazówka
Przed zamówieniem nowych kaloryferów spisz wymiary i typ każdego istniejącego grzejnika, sposób podłączenia oraz temperatury zasilania i powrotu. Zestaw te dane z obliczoną stratą ciepła pomieszczenia i tabelą producenta. Dzięki temu wymienisz tylko te odbiorniki, które rzeczywiście ograniczają instalację.
Jak sprawdzić istniejące kaloryfery?
Ocena powinna być wykonana pokój po pokoju. Informacja, że dom był dotąd ciepły, nie wystarcza, bo kocioł mógł pracować z wyższą temperaturą wody, niż będzie korzystna dla pompy ciepła. Również prosty przelicznik mocy na powierzchnię domu nie rozróżnia narożnego pokoju z dużym oknem od pomieszczenia otoczonego ogrzewanymi wnętrzami.
Policz straty ciepła każdego pomieszczenia. Uwzględnij przegrody zewnętrzne, okna, wentylację i warunki projektowe dla lokalizacji.
Ustal parametry instalacji. Projektant powinien wskazać temperaturę zasilania, powrotu i temperaturę obliczeniową w pokoju.
Zidentyfikuj grzejnik. Zanotuj producenta, serię, typ, długość, wysokość i głębokość. Przy braku tabliczki potrzebna może być ostrożna identyfikacja na podstawie dokumentacji.
Odczytaj moc dla właściwych temperatur. Nie porównuj zapotrzebowania z mocą katalogową podaną dla innych parametrów.
Sprawdź hydraulikę. Zweryfikuj średnice przewodów, nastawy zaworów, wymagany przepływ oraz możliwość zrównoważenia całej instalacji.
Uwaga
Nie wybieraj kaloryfera tylko na podstawie jego szerokości ani mocy podanej bez parametrów temperatury. Taki dobór może pozostawić pomieszczenie niedogrzane albo wymusić podnoszenie temperatury zasilania całego układu, aby skompensować jeden za mały odbiornik.
W działającej instalacji pomocna bywa próba stopniowego obniżania krzywej grzewczej podczas chłodniejszej pogody. Nie zastępuje ona obliczeń, ponieważ wynik zależy od aktualnej temperatury zewnętrznej, wiatru i sposobu użytkowania domu, ale może ujawnić pomieszczenia, które jako pierwsze tracą komfort. Takie pokoje są kandydatami do dokładniejszej kontroli mocy grzejnika, przepływu i nastaw.
O doborze kaloryfera do pompy ciepła nie rozstrzyga jego etykieta, lecz moc przy parametrach całego systemu. Najpierw liczymy straty pomieszczenia, potem sprawdzamy tabelę konkretnego grzejnika i dopiero wtedy decydujemy o wymianie.
Paweł WięsakRedaktor naczelny · ekspert ds. rynku OZE
Co zrobić, gdy grzejnik jest za mały?
Pierwszym rozwiązaniem nie musi być zakup pompy wysokotemperaturowej ani wymiana całej instalacji. Można zwiększyć powierzchnię grzejnika, wybrać model o większej liczbie płyt, zastosować odbiornik z wentylatorem albo dołożyć drugi emiter. Jeżeli problem dotyczy tylko wybranych pomieszczeń, modernizacja punktowa może pozwolić obniżyć temperaturę zasilania całego obiegu.
Warto równocześnie sprawdzić przyczynę dużych strat ciepła. Ocieplenie przegrody, uszczelnienie niekontrolowanych nieszczelności lub poprawa okien zmniejsza moc potrzebną w pomieszczeniu. MCS wskazuje ograniczenie strat przez przegrody i wentylację jako działanie poprawiające warunki współpracy istniejących grzejników z pompą ciepła.[1] Kolejność prac ma znaczenie: grzejnik dobrany przed planowanym ociepleniem może po modernizacji okazać się większy, niż wymaga budynek.
Na końcu trzeba wyregulować przepływy. Nawet poprawnie dobrane odbiorniki nie dadzą oczekiwanego efektu, jeśli woda wybiera najłatwiejszą drogę, a dalsze gałęzie instalacji otrzymują jej za mało. Równoważenie hydrauliczne, właściwe nastawy zaworów i dopasowana praca pompy obiegowej są częścią uruchomienia, nie dodatkiem do zakupu kaloryferów.
Podsumowanie doboru kaloryfera
Dobry kaloryfer do pompy ciepła nie jest wybierany według samej nazwy produktu. Musi pokryć obliczoną stratę ciepła pomieszczenia przy możliwie niskiej temperaturze pracy systemu. Jeśli zwykły grzejnik płytowy osiąga wymaganą moc i mieści się na ścianie, specjalny model nie jest potrzebny. Gdy brakuje miejsca, warto rozważyć grzejnik z wentylatorem. Istniejący odbiornik może zostać, jeśli jego stan, moc i przepływ zostały potwierdzone. Najlepszy wynik daje ocena całej instalacji: strat budynku, mocy każdego grzejnika, hydrauliki oraz regulacji pompy ciepła.
Powiązane hasła
Definicje pojęć, które pojawiły się w tej odpowiedzi.
Pytania z naszej bazy podobne tematycznie - rozszerzające temat:
Czy każdy grzejnik nadaje się do pompy ciepła?
O przydatności grzejnika decyduje jego moc przy temperaturach pracy pompy ciepła, a nie sam materiał lub wiek. Grzejnik nadaje się do instalacji, jeśli pokrywa obliczoną stratę ciepła pomieszczenia, jest w dobrym stanie i może pracować z wymaganym przepływem.
Czy trzeba wymieniać wszystkie kaloryfery przy modernizacji na pompę ciepła?
Nie. Każdy kaloryfer należy sprawdzić osobno. Część istniejących odbiorników może mieć wystarczający zapas mocy, zwłaszcza po ociepleniu budynku. Wymiany wymagają te grzejniki, które przy projektowych parametrach nie pokrywają strat danego pokoju lub są w złym stanie technicznym.
Czy grzejnik żeliwny może współpracować z pompą ciepła?
Może, jeśli jego moc przy obniżonej temperaturze wody wystarcza dla pomieszczenia, a instalacja zapewnia właściwy przepływ. Duża pojemność wodna i bezwładność nie przekreślają takiego połączenia, ale sposób regulacji całego układu trzeba uwzględnić podczas projektu.
Kiedy warto wybrać grzejnik z wentylatorem?
Grzejnik ze wspomaganiem wentylatorowym warto rozważyć, gdy zwykły model potrzebny do pracy przy niskiej temperaturze nie mieści się na dostępnej ścianie. Przed zakupem należy porównać moc dla parametrów instalacji, poziom dźwięku, sposób sterowania i wymagania dotyczące zasilania elektrycznego.
