Ile kołków na 1 płytę styropianu?

Licz kołki na metr kwadratowy, nie na płytę

Dokumentacje systemów ociepleń posługują się liczbą łączników na m². Przykładowa instrukcja Termo Organika rozróżnia pole ściany i strefę krawędziową oraz zwiększa zalecaną liczbę łączników wraz z wysokością budynku. Dla budynku do 12 m podaje 4 szt./m² w polu ściany i 6 szt./m² w strefie krawędziowej, ale są to zalecenia tego konkretnego systemu, a nie tabela do bezwarunkowego kopiowania do każdej elewacji.^[1]

Instrukcja techniczna łącznika Sto-Ecotwist również wymaga, aby liczbę kołków na m² ustalić w projekcie z uwzględnieniem statyki, rodzaju podłoża i systemu ocieplenia. Sam montaż ma odpowiadać schematowi z krajowej lub europejskiej oceny technicznej systemu.^[2] To wyjaśnia, dlaczego odpowiedź oparta wyłącznie na wymiarze płyty byłaby pozornie precyzyjna.

Od czego zależy liczba łączników?

Najpierw trzeba ustalić, czy wybrany system w ogóle wymaga dodatkowego mocowania mechanicznego na całej elewacji. Następnie projektant lub wykonawca pracujący według projektu sprawdza obciążenie wiatrem, wysokość i geometrię budynku, szerokość stref krawędziowych, rodzaj materiału izolacyjnego oraz parametry konkretnego łącznika. Znaczenie ma też to, czy ocieplany jest nowy mur, stabilny tynk, czy istniejąca warstwa ocieplenia.

• Podłoże – beton, cegła pełna, pustak i beton komórkowy wymagają łączników dopuszczonych do właściwej kategorii podłoża.
• Nośność podłoża – słaby lub niejednorodny mur może wymagać prób wyrywania zamiast wyboru kołka wyłącznie z katalogu.
• Strefa elewacji – przy narożnikach ssanie wiatru jest większe, dlatego schemat często przewiduje tam więcej punktów mocowania.
• Wysokość i bryła budynku – wpływają na obciążenie elewacji i szerokość obszarów, które trzeba policzyć osobno.
• System ETICS – klej, styropian, łączniki, warstwa zbrojona i tynk powinny tworzyć rozwiązanie zgodne z dokumentacją systemodawcy.

Jeżeli kołkowanie jest częścią termomodernizacji, liczby łączników nie warto rozpatrywać w oderwaniu od całej przegrody. Stan ściany, ciągłość izolacji, grubość styropianu i detale przy otworach decydują o efekcie prac. Najpierw uporządkuj dane budynku i zakres ocieplenia, a dopiero potem zamawiaj materiały według projektu.

Jak czytać projekt kołkowania styropianu?

Projekt lub instrukcja systemu powinny dać wykonawcy więcej niż jedną liczbę. Potrzebne są: liczba łączników w poszczególnych strefach, szerokość strefy krawędziowej, schemat punktów na płytach, typ łącznika, głębokość zakotwienia i sposób osadzenia talerzyka. Bez tych danych nawet prawidłowo policzona liczba opakowań nie mówi, gdzie wykonać otwory.

1. Wskaż system ocieplenia. Odczytaj jego ocenę techniczną, kartę systemu i instrukcję wykonania. Nie mieszaj przypadkowo zaleceń pochodzących od różnych systemodawców.
2. Podziel elewację na obszary. Oddziel pole ściany od narożników i innych stref wskazanych w projekcie. Każdy obszar może mieć inną gęstość mocowania.
3. Zweryfikuj podłoże. Ustal materiał ściany i stan istniejącego tynku. Gdy dokumentacja wymaga prób wyrywania, wynik próby jest ważniejszy niż przyzwyczajenie ekipy.
4. Dobierz długość łącznika. Uwzględnij grubość styropianu, warstwę kleju, ewentualny stary tynk oraz wymaganą głębokość zakotwienia w nośnym murze.
5. Przenieś schemat na ścianę. Zaznacz układ przed wierceniem, aby nie omijać styków płyt i nie tworzyć przypadkowych skupisk kołków.

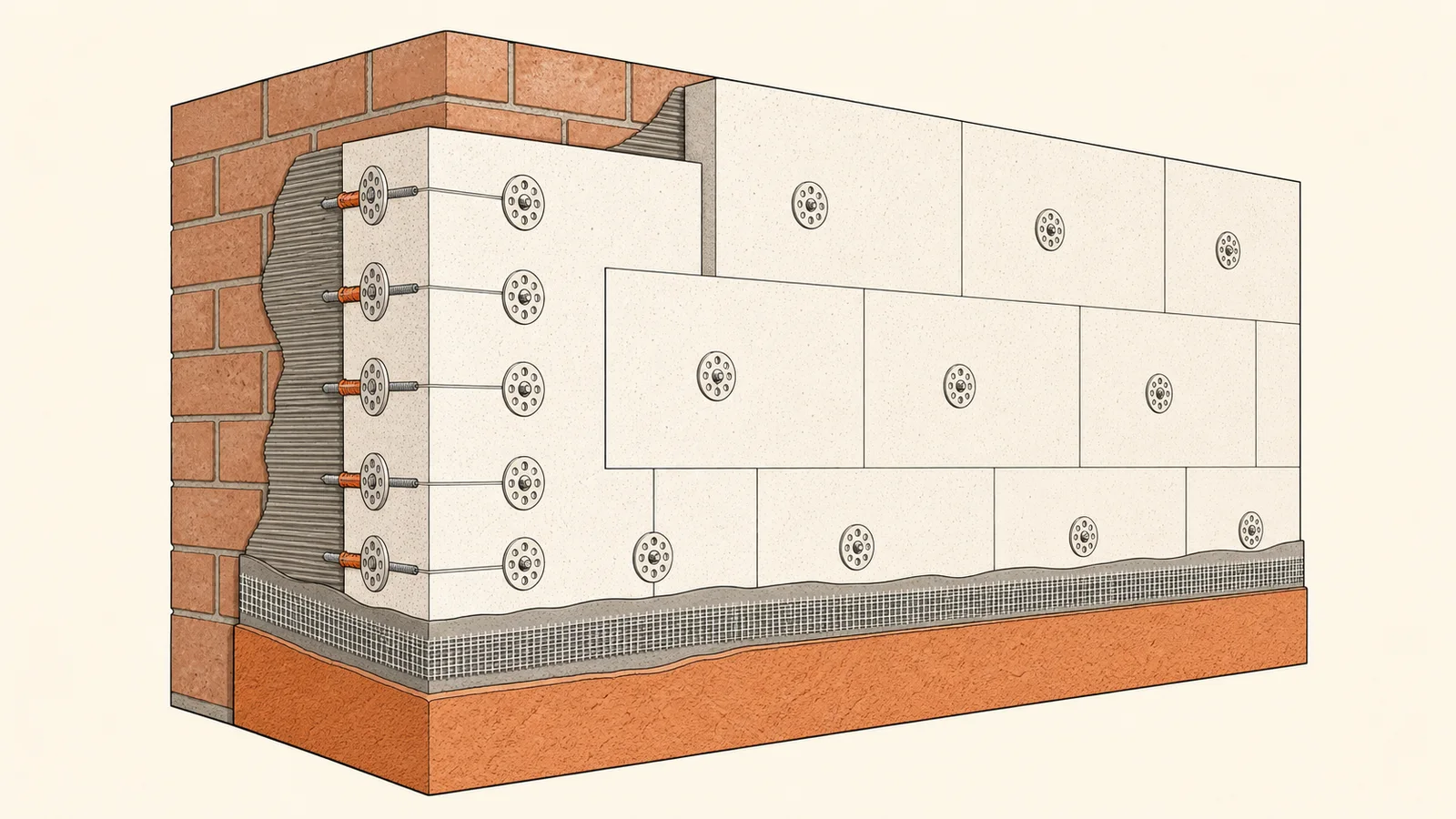

Jak rozmieścić łączniki na elewacji?

Łączniki mogą być projektowane na stykach płyt, w ich polu albo w układzie łączącym oba sposoby. Z tego powodu hasło „cztery narożniki i dwa środki” nie powinno zastępować rysunku montażowego. Punkt na skrzyżowaniu spoin pracuje w innym układzie niż kołek umieszczony centralnie, a liczba widoczna na pojedynczej płycie może różnić się od średniej wynikającej z liczby sztuk na m².

Otwór wykonuje się prostopadle do powierzchni, narzędziem dobranym do podłoża. Instrukcja Sto wskazuje, że w materiałach porowatych i betonie komórkowym należy wiercić bez udaru, chyba że próby potwierdzą, że udar nie obniża nośności.^[2] Talerzyk ma być osadzony w sposób przewidziany przez system: zlicowany z powierzchnią albo zagłębiony i zakryty odpowiednią zatyczką.

Instrukcja Termo Organika zaleca przeprowadzenie łącznika przez warstwę kleju i zakotwienie w ścianie na głębokość określoną w projekcie. Wskazuje również, że prawidłowe zagłębienie i zakrycie talerzyka ogranicza mostek termiczny oraz widoczny na elewacji efekt punktowych przebarwień, nazywany efektem biedronki.^[1]

Jak obliczyć liczbę kołków do zakupu?

Obmiar wykonuj strefami. Najpierw oblicz powierzchnię pola ściany, potem powierzchnię stref krawędziowych i innych obszarów oznaczonych w projekcie. Każdą powierzchnię pomnóż przez przypisaną jej liczbę łączników na m², a wyniki dodaj. Otwory okienne i drzwiowe rozlicz zgodnie z przyjętą metodą obmiaru oraz detalami wokół ościeży, zamiast odejmować je automatycznie bez sprawdzenia projektu.

Dopiero na końcu można przeliczyć wynik na liczbę opakowań. Zapas materiału ustal z wykonawcą na podstawie liczby stref, przewidywanych prób i sposobu pakowania konkretnego produktu. Nie ma podstaw, by dopisywać jeden stały procent zapasu do każdej realizacji. Jeżeli chcesz porównać wynik z liczbą płyt 100 x 50 cm, pamiętaj, że średnia liczba łączników na płytę jest tylko ilorazem do celów zakupowych i nie pokazuje ich położenia.

Czy styropian zawsze trzeba kołkować?

Nie w każdym systemie i nie w każdych warunkach mechaniczne mocowanie jest obowiązkowe na całej powierzchni. Przykładowo producent systemu ATLAS ETICS podaje, że system może nie wymagać kołkowania do wysokości 12 m, jeśli mocowanie mechaniczne nie wynika z innych czynników, takich jak narożniki budynku lub silne obciążenie wiatrem.^[3] To zapis odnoszący się do wskazanego systemu, więc nie wolno przenosić go automatycznie na inne zestawy materiałów.

Decyzja „bez kołków” wymaga równie konkretnego uzasadnienia jak decyzja o gęstym mocowaniu. Liczą się dokumentacja systemu, podłoże, geometria budynku i warunki obciążenia. Kołkowanie styropianu nie jest osobną czynnością oderwaną od klejenia, warstwy zbrojonej i detali elewacji. O trwałości decyduje zgodność całego układu.

W modernizowanym domu warto też ustalić kolejność prac: naprawę podłoża, ocieplenie ścian, wymianę stolarki, obróbki otworów i dostosowanie źródła ciepła do mniejszego zapotrzebowania. Taka kolejność ogranicza ryzyko ponownego wykonywania detali i pomaga ocenić inwestycję jako całość, a nie tylko zakup paczki kołków.

Podsumowanie doboru kołków

Nie zaczynaj od pytania, ile kołków ma przypadać na pojedynczą płytę. Zacznij od systemu ETICS, projektu ocieplenia i podziału elewacji na strefy. Następnie dobierz łącznik do podłoża, sprawdź głębokość zakotwienia i przenieś właściwy schemat na ścianę. Przeliczenie na płytę może pomóc przy zakupie, ale o bezpiecznym mocowaniu decyduje liczba na m² wraz z rozmieszczeniem, a nie jedna uniwersalna wartość.
