Co oznacza dolne źródło ciepła?

Co oznacza dolne źródło ciepła w praktyce?

Dolne źródło ciepła to środowisko o niższej temperaturze, z którego pompa ciepła odbiera energię i przenosi ją do instalacji grzewczej budynku. W domu może nim być powietrze zewnętrzne, grunt albo woda. Określenie „dolne” nie opisuje położenia pod budynkiem. Odnosi się do strony obiegu, z której energia jest pobierana przed podniesieniem jej temperatury przez sprężarkę. Portal Krajowego Punktu Kontaktowego ds. Odnawialnych Źródeł Energii również klasyfikuje pompy według dolnego źródła jako powietrzne, gruntowe i wodne.^[1]

W języku potocznym dolnym źródłem nazywa się czasem kolektor gruntowy, sondę albo jednostkę zewnętrzną. Technicznie są to jednak elementy służące do wymiany ciepła z właściwym źródłem. Grunt jest środowiskiem, a zakopana w nim pętla rurowa odbiera energię. Powietrze jest środowiskiem, a wymiennik z wentylatorem kieruje jego strumień przez parownik. Takie rozróżnienie pomaga czytać oferty i nie mylić zasobu energii z urządzeniem, które ma do niego dostęp.

Od dolnego do górnego źródła

Energia odebrana w parowniku powoduje odparowanie czynnika roboczego. Sprężarka podnosi ciśnienie i temperaturę jego pary, a skraplacz przekazuje ciepło do górnego źródła, czyli najczęściej do wody krążącej w ogrzewaniu podłogowym, grzejnikach lub zasobniku cwu. Po przejściu przez zawór rozprężny czynnik wraca do parownika i cykl zaczyna się ponownie.^[1]

Pompa ciepła nie przenosi do domu powietrza, gruntu ani wody ze źródła. Przenosi energię. W instalacji gruntowej pomiędzy gruntem a parownikiem zwykle pracuje zamknięty obieg płynu. W systemie powietrznym powietrze opływa wymiennik jednostki zewnętrznej. W wariancie wodnym sposób wykonania zależy od projektu układu i warunków dostępnego zasobu wodnego.

Jakie są rodzaje dolnego źródła ciepła?

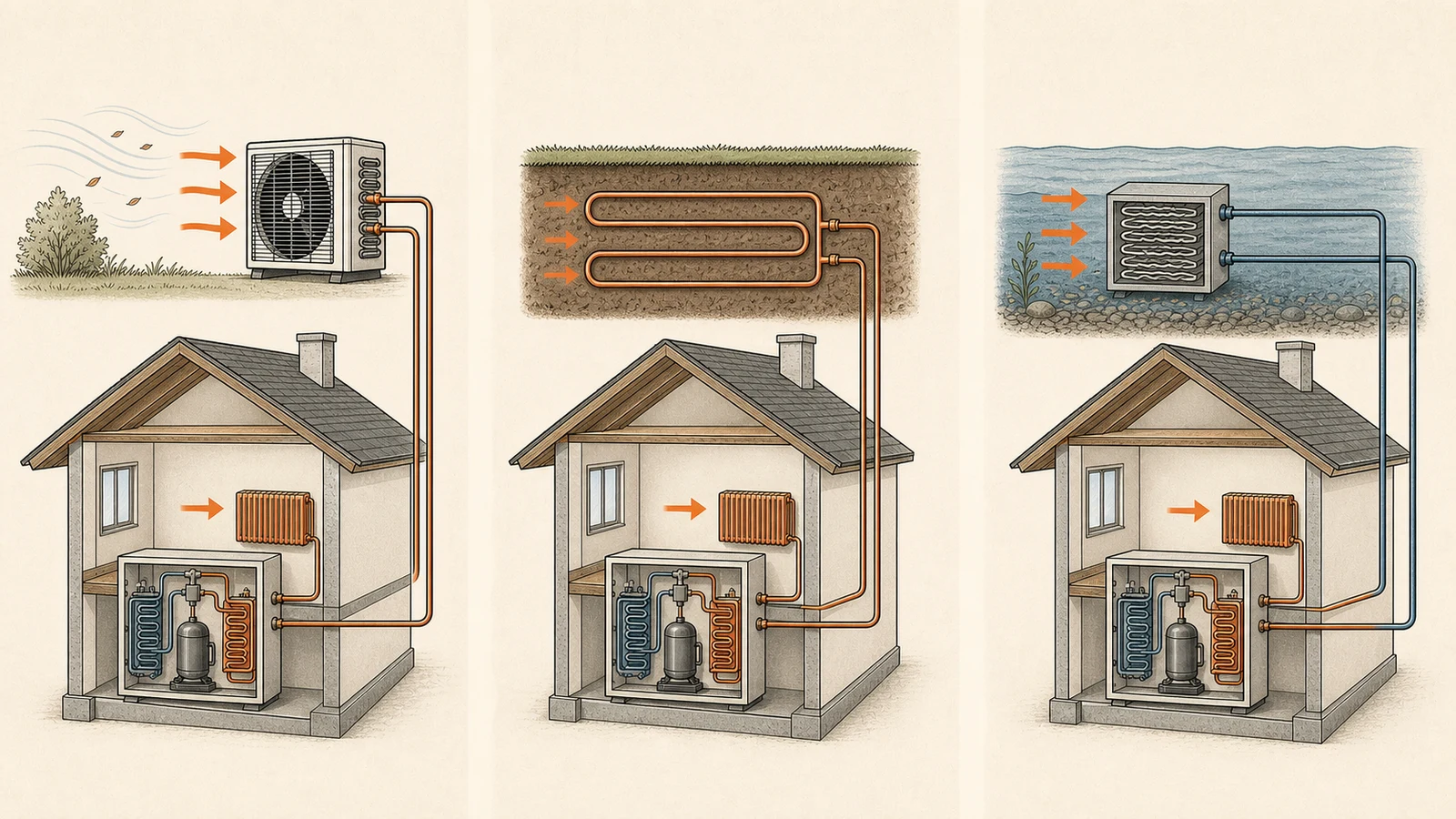

Podstawowy podział obejmuje powietrze, grunt i wodę. Nie jest to ranking od rozwiązania najgorszego do najlepszego. Każde źródło wymaga innego wymiennika, innej przestrzeni i innych danych wejściowych. O trafności wyboru decyduje dopasowanie do budynku oraz działki, a nie sama nazwa technologii.

Dlaczego temperatura dolnego źródła ma znaczenie?

Pompa ciepła wykonuje pracę potrzebną do przeniesienia energii z niższego poziomu temperatury na wyższy. Im większa jest różnica pomiędzy temperaturą źródła a temperaturą wymaganą po stronie instalacji grzewczej, tym trudniejsze są warunki pracy. Publikacja europejskiej Heat Pump Accelerator Platform wskazuje, że mniejszy skok temperatury ogranicza zużycie energii elektrycznej, natomiast wysokie wymagania temperaturowe je zwiększają.^[3]

To wyjaśnia, dlaczego nie wystarczy porównać jednego współczynnika z katalogu dwóch urządzeń. Wynik deklarowany dla określonych temperatur nie opisuje automatycznie pracy w każdym domu. Znaczenie mają jednocześnie warunki dolnego źródła oraz temperatura potrzebna w górnym źródle. Inaczej będzie pracował ten sam obieg przy ogrzewaniu płaszczyznowym, a inaczej przy instalacji wymagającej cieplejszej wody.

Stabilność temperatury jest zaletą źródeł gruntowych, ale nie zwalnia z ich zwymiarowania. Kolektor odbiera energię z ograniczonego obszaru gruntu. Jego geometria, warunki gruntu i obciążenie budynku muszą do siebie pasować. W przypadku powietrza projektant bierze pod uwagę zmienność warunków zewnętrznych i sposób pracy urządzenia w chłodne dni.

Jak projektuje się dolne źródło ciepła?

Projektowanie zaczyna się od budynku, nie od wyboru długości pętli ani modelu pompy. Trzeba ustalić zapotrzebowanie na moc grzewczą, oczekiwany sposób przygotowania cwu, parametry instalacji odbiorczej oraz to, czy system ma również chłodzić. Następnie można oceniać dostępne środowisko i techniczny sposób odbioru energii.

1. Określ potrzeby budynku. Podstawą jest obliczenie strat ciepła i wymagań instalacji grzewczej.
2. Sprawdź lokalne warunki. Dla powietrza liczą się warunki klimatyczne i miejsce jednostki, dla gruntu warunki terenowe i geologiczne, a dla wody parametry dostępnego zasobu.
3. Wybierz sposób wymiany ciepła. Dopiero na tym etapie porównuje się parownik powietrzny, kolektor poziomy, sondy pionowe albo rozwiązanie wodne.
4. Zestaw dolne i górne źródło. Pompa, wymiennik środowiskowy oraz instalacja w budynku muszą tworzyć jeden punktowo dobrany układ.
5. Sprawdź eksploatację. Projekt powinien przewidywać dostęp do elementów wymagających kontroli, sposób regulacji i warunki pracy w całym sezonie.

Czym różni się dolne źródło od górnego źródła ciepła?

Oba pojęcia opisują przeciwne strony tego samego procesu. Dolne źródło dostarcza energię do parownika. Górne źródło ją odbiera ze skraplacza i rozprowadza po budynku. Nazwy nie określają jakości ani ważności elementu, lecz kierunek przepływu energii w trybie ogrzewania.

Ta para pojęć porządkuje też nazwy pomp. Określenie powietrze-woda wskazuje, że energia jest odbierana z powietrza i przekazywana do wodnej instalacji grzewczej. Nazwa grunt-woda opisuje analogicznie źródło gruntowe oraz wodę po stronie odbiorczej. Drugi człon nazwy nie mówi o wodzie gruntowej, lecz o medium górnego źródła.

Jaką rolę dolne źródło pełni podczas chłodzenia?

Przy chłodzeniu kierunek przekazywania energii może się odwrócić. Budynek staje się wtedy miejscem, z którego ciepło jest odbierane, a powietrze, grunt lub woda przejmują energię oddawaną przez system. Rządowy opis technologii wskazuje tę zmianę ról dla odwróconego obiegu pompy ciepła.^[1]

W systemie gruntowym ten sam wymiennik może zimą odbierać energię z gruntu, a latem przekazywać ją z budynku do gruntu. U.S. Department of Energy opisuje taki dwukierunkowy sposób wykorzystania pętli gruntowej.^[2] Nie oznacza to jednak, że każda instalacja grzewcza jest automatycznie gotowa do chłodzenia. Potrzebne są właściwa konfiguracja urządzenia, sterowanie oraz odbiorniki zdolne bezpiecznie pracować w takim trybie.

Jak ocenić ofertę wykonania dolnego źródła?

Dobra oferta nie kończy się na nazwie technologii i długości wymiennika. Powinna wskazywać, z jakich danych wynika dobór, jak rozwiązanie współpracuje z konkretną pompą oraz jakie założenia przyjęto dla budynku. Warto poprosić o rozdzielenie kosztu urządzenia, wykonania dolnego źródła i prac po stronie instalacji grzewczej, bez przyjmowania z góry, że jeden z tych elementów jest dodatkiem.

• Sprawdź, czy oferta odwołuje się do obliczonego zapotrzebowania budynku.
• Zapytaj, jakie warunki źródła przyjęto do doboru i skąd pochodzą dane.
• Ustal zakres prac ziemnych, odwiertów, instalacji hydraulicznej i uruchomienia.
• Porównaj wymagane temperatury górnego źródła z warunkami pracy pompy.
• Poproś o opis kontroli, regulacji i czynności serwisowych po uruchomieniu.

Ocena dolnego źródła ma sens dopiero w kontekście całego domu. Izolacja wpływa na potrzebną moc, odbiorniki na wymaganą temperaturę zasilania, a lokalne warunki na sposób pozyskania energii. Jeżeli te decyzje są podejmowane osobno, łatwo zoptymalizować pojedynczy element kosztem reszty systemu. Plan modernizacji powinien więc ustalać kolejność prac i wspólne założenia dla budynku, pompy oraz instalacji.

Co warto zapamiętać o dolnym źródle ciepła?

Dolne źródło ciepła oznacza powietrze, grunt albo wodę, z których pompa pobiera energię. Wymiennik, kolektor czy sonda nie są samym środowiskiem, lecz technicznym łącznikiem pomiędzy nim a obiegiem pompy. O wyborze rozwiązania powinny decydować potrzeby budynku, dostępność źródła, warunki lokalne i parametry górnego źródła.

Najważniejsza jest spójność całego układu. Stabilne źródło nie naprawi źle dobranej instalacji odbiorczej, a dobre urządzenie nie zrekompensuje niewłaściwie zaprojektowanego wymiennika. Dlatego pytanie o rodzaj dolnego źródła jest początkiem doboru pompy ciepła, a nie ostatnią decyzją po wyborze modelu.
