Co to jest rekuperacja i jak działa?

Co to jest rekuperacja?

W domu z rekuperacją wymiana powietrza nie zależy wyłącznie od temperatury na zewnątrz, wiatru i ciągu w kanałach grawitacyjnych. Wentylatory wymuszają przepływ, a sterownik pozwala dopasować jego intensywność do sposobu użytkowania budynku. Zużyte powietrze jest odbierane z pomieszczeń, w których powstaje wilgoć i zapachy, a świeże trafia do stref, w których domownicy przebywają najdłużej.

Jak działa rekuperacja krok po kroku?

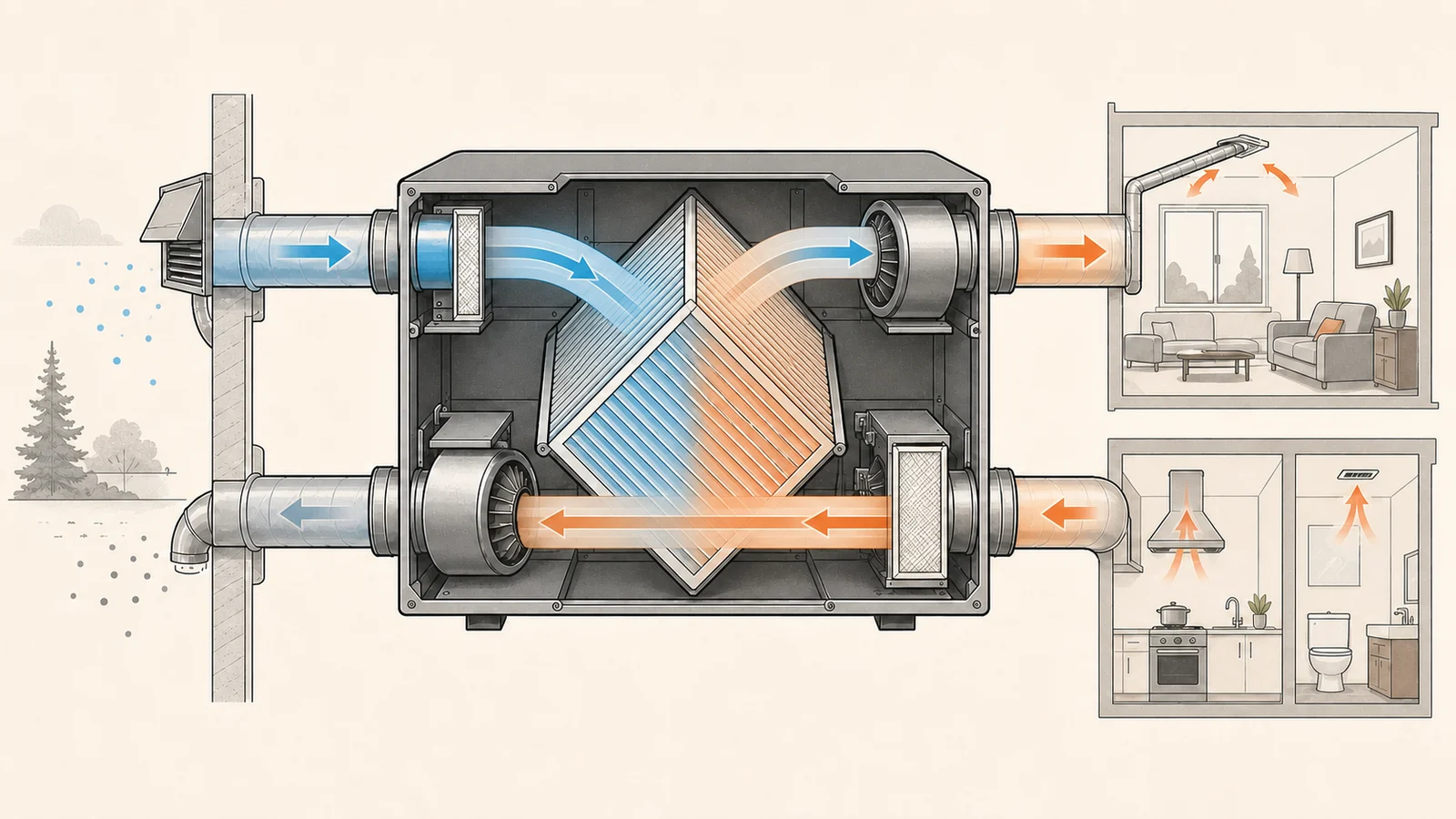

Centrala rekuperacyjna ma wymiennik ciepła, wentylator nawiewny i wentylator wywiewny. Zewnętrzne powietrze dociera do niej przez czerpnię, a powietrze usuwane opuszcza budynek przez wyrzutnię. W centrali znajdują się również filtry, automatyka oraz, zależnie od konstrukcji, obejście wymiennika i układ odprowadzania skroplin.^[2]

1. Pobór świeżego powietrza. Wentylator zasysa je przez czerpnię i filtr, który chroni centralę oraz ogranicza napływ wybranych zanieczyszczeń stałych.
2. Odzysk energii. Powietrze zewnętrzne przechodzi przez jedną część wymiennika, a cieplejsze powietrze wywiewane przez drugą. Zimą strumień nawiewany odbiera część ciepła, zanim trafi do pomieszczeń.
3. Nawiew i przepływ przez dom. Kanały doprowadzają świeże powietrze zwykle do salonu, sypialni i innych pomieszczeń użytkowych. Następnie przepływa ono przez otwory transferowe, na przykład pod drzwiami, w stronę kuchni, łazienki i toalety.
4. Wywiew. Zużyte powietrze wraca kanałami do centrali, oddaje część energii w wymienniku i jest wyrzucane na zewnątrz.

Oba wentylatory muszą pracować jako jeden układ. Samo zwiększenie obrotów nie oznacza lepszej wentylacji, jeśli kanały są źle zrównoważone, nawiewniki zdławione albo filtry zabrudzone. Projekt określa potrzebne strumienie dla pomieszczeń, a regulacja po montażu rozdziela je na poszczególne nawiewy i wywiewy.

Z czego składa się system rekuperacji?

Rekuperator jest centralnym urządzeniem, ale nie tworzy sprawnego systemu bez pozostałych elementów. Na efekt wpływają także opory kanałów, szczelność połączeń, izolacja przewodów w zimnych strefach, lokalizacja czerpni i wyrzutni, tłumienie hałasu oraz możliwość późniejszego serwisu.

Co daje rekuperacja, a czego nie zastępuje?

Najważniejszą korzyścią jest kontrolowana wymiana powietrza z ograniczeniem energii traconej przy wentylacji. Zimą ciepłe powietrze usuwane wstępnie ogrzewa strumień zewnętrzny. Latem, gdy wewnątrz jest chłodniej niż na zewnątrz, wymiennik może ograniczyć część zysku ciepła. Systemy odzysku energii typu ERV przekazują dodatkowo część pary wodnej, ale sposób i skala tego zjawiska zależą od konstrukcji urządzenia.^[5]

• Rekuperacja nie jest źródłem ciepła. Odzyskuje część energii z powietrza usuwanego, lecz budynek nadal potrzebuje ogrzewania.
• Nie zastępuje klimatyzacji. Może ograniczać wybrane zyski i korzystać z chłodniejszego powietrza przy obejściu letnim, ale nie zapewnia aktywnego chłodzenia jak układ chłodniczy.
• Nie gwarantuje określonej wilgotności. Poziom wilgoci zależy od pogody, liczby mieszkańców, emisji pary, strumienia wentylacji i typu wymiennika.
• Nie zwalnia z prawidłowego projektu. Dobra centrala nie naprawi zbyt małych kanałów, braku drogi przepływu ani niewyregulowanych nawiewów.

Oszczędność nie wynika więc z samej obecności rekuperatora. Trzeba zestawić ograniczenie strat wentylacyjnych z energią pobieraną przez wentylatory i rzeczywistym bilansem budynku. W słabo rozpoznanym domu najpierw warto ustalić, którędy ucieka ciepło i jakie prace mają pierwszeństwo.

Jak zaplanować montaż rekuperacji?

W nowym domu trasy kanałów można skoordynować ze stropem, poddaszem, zabudową i innymi instalacjami. W modernizacji ważniejsze staje się ograniczenie obniżeń sufitów, wybór miejsca na piony i zapewnienie dojścia do centrali. W obu przypadkach punkt wyjścia jest ten sam: projekt strumieni powietrza, a dopiero później dobór urządzenia zdolnego pokonać opory zaprojektowanej sieci.

Nawiew planuje się w pomieszczeniach czystych, takich jak sypialnie, pokoje dzienne i gabinety, a powietrze kieruje się do stref wywiewnych, na przykład kuchni, łazienek i toalet. Taki kierunek ogranicza przenoszenie wilgoci i zapachów do pokojów. Aktualne wyjaśnienie programu Czyste Powietrze podkreśla, że zarówno układ centralny, jak i urządzenia ścienne mają tworzyć kompletne rozwiązanie dla budynku, zgodne z projektem lub audytem.^[3]

Centrala powinna mieć miejsce na wysunięcie filtrów i wymiennika, kontrolę odpływu skroplin oraz dostęp do wentylatorów. Kanały prowadzone w nieogrzewanej strefie wymagają rozwiązania ograniczającego straty ciepła i kondensację zgodnie z projektem. Czerpni nie umieszcza się tam, gdzie może zasysać powietrze z wyrzutni, spaliny albo inne lokalne zanieczyszczenia.

Jak eksploatować rekuperację?

Rekuperacja jest instalacją pracującą przez cały rok, a jej ustawienia powinny odpowiadać rzeczywistemu użytkowaniu domu. Zamiast wyłączać centralę na dłużej, lepiej korzystać z przewidzianego trybu nieobecności. Po kąpieli, gotowaniu lub spotkaniu większej liczby osób przydaje się czasowe zwiększenie przepływu, jeśli sterownik oferuje taką funkcję.

• Kontroluj filtry. Sprawdzaj komunikaty urządzenia i instrukcję producenta. Uniwersalny termin wymiany byłby mylący, bo tempo zabrudzenia zależy od powietrza zewnętrznego, klasy filtra i intensywności pracy.
• Nie zasłaniaj nawiewów i wywiewów. Przestawienie anemostatu lub zakrycie go meblem zmienia opory oraz podział strumieni.
• Obserwuj odpływ skroplin. Niedrożny albo źle wykonany odpływ może prowadzić do wycieku w centrali.
• Reaguj na zmianę dźwięku. Nagły wzrost hałasu może wskazywać zabrudzenie filtra, luźny element, problem z wentylatorem lub rozregulowanie przepływów.
• Zachowaj protokół regulacji. Jest punktem odniesienia, gdy po remoncie, zmianie drzwi lub przebudowie pomieszczeń trzeba ponownie sprawdzić instalację.

Jak rozpoznać prawidłową pracę systemu?

Sprawny system zapewnia stały przepływ bez przeciągu i uciążliwego szumu. Zapachy z łazienki lub kuchni nie powinny rozchodzić się do sypialni, a nawiewy nie mogą być stale dławione po to, by ukryć hałas. Sama temperatura powietrza za centralą nie wystarcza do oceny, bo zależy od warunków zewnętrznych, przepływu i trybu ochrony wymiennika.

1. Sprawdź, czy centrala nie sygnalizuje alarmu i czy oba wentylatory pracują.
2. Skontroluj filtry oraz drożność czerpni i wyrzutni bez zmieniania nastaw anemostatów.
3. Obejrzyj odpływ skroplin i wnętrze urządzenia zgodnie z instrukcją.
4. Jeśli problem pozostaje, zleć pomiar strumieni na nawiewach i wywiewach oraz porównanie z projektem i protokołem uruchomienia.

Niepokojące są zwłaszcza trwała wilgoć w pomieszczeniach mimo prawidłowego użytkowania, zapach przenoszony między strefami, skraplanie wody poza przewidzianym odpływem, nietypowe drgania i duża różnica między nawiewem a wywiewem. W takim przypadku diagnoza powinna objąć całą instalację, nie tylko centralę.

Rekuperacja w planie modernizacji domu

Decyzja o wentylacji wpływa na inne prace. Uszczelnienie przegród zmienia udział niekontrolowanej infiltracji, kanały konkurują o miejsce z instalacją grzewczą i elektryczną, a ograniczenie strat wentylacyjnych może zmienić bilans potrzebny do doboru źródła ciepła. Dlatego rekuperacji nie warto planować jako urządzenia dokładawanego na końcu bez sprawdzenia całego domu.

Dobra kolejność ogranicza podwójne prace: najpierw rozpoznanie stanu budynku i docelowego standardu przegród, następnie koncepcja wentylacji i tras, potem koordynacja z ogrzewaniem, zabudową oraz zasilaniem, a na końcu montaż, pomiary i regulacja. Przy modernizacji etapowej trzeba też przewidzieć, które elementy pozostaną dostępne po wykonaniu sufitów i okładzin.

Podsumowanie: jak działa rekuperacja?

Rekuperacja wymienia powietrze za pomocą dwóch kontrolowanych strumieni. Świeże powietrze przechodzi od czerpni przez filtr i wymiennik do pokojów, a zużyte płynie z kuchni, łazienek i innych stref wywiewnych przez osobne kanały do wyrzutni. Wymiennik przekazuje między nimi energię, lecz nie zamienia wentylacji w ogrzewanie ani klimatyzację.

O jakości systemu decyduje nie pojedyncza liczba z karty katalogowej, ale połączenie projektu, właściwego doboru centrali, szczelnych i zaizolowanych kanałów, zrównoważenia przepływów oraz regularnej kontroli filtrów. Dopiero taki kompletny układ odpowiada na obietnicę rekuperacji: świeże powietrze dostarczane w sposób kontrolowany przy mniejszych stratach energii na wentylację.

Przy odbiorze instalacji poproś o projekt powykonawczy, wyniki pomiaru wszystkich nawiewów i wywiewów, zapis ustawień centrali oraz instrukcję obsługi. Dokumentacja powinna wskazywać także typy filtrów, dostęp do elementów serwisowych i sposób odprowadzenia skroplin. Zachowaj te dane po zmianie właściciela, remoncie albo przestawieniu przegród. Bez wartości początkowych trudno później rozstrzygnąć, czy spadek komfortu wynika z zabrudzenia, zmiany nastaw, nieszczelności kanału czy z innego sposobu użytkowania domu.

Po uruchomieniu nie zmieniaj od razu kilku parametrów jednocześnie. Jeżeli chcesz poprawić komfort, zanotuj stan wyjściowy, wprowadź jedną zmianę i obserwuj jej skutek. Dzięki temu łatwiej odróżnić problem z rozdziałem powietrza od niewłaściwego trybu pracy centrali i wrócić do ustawień potwierdzonych pomiarem.
